Au moyen d'un câble d'alimentation adéquat (voir
tableau des données techniques), brancher la phase à
la borne L, le neutre à la borne N et le fil de terre à la
borne .

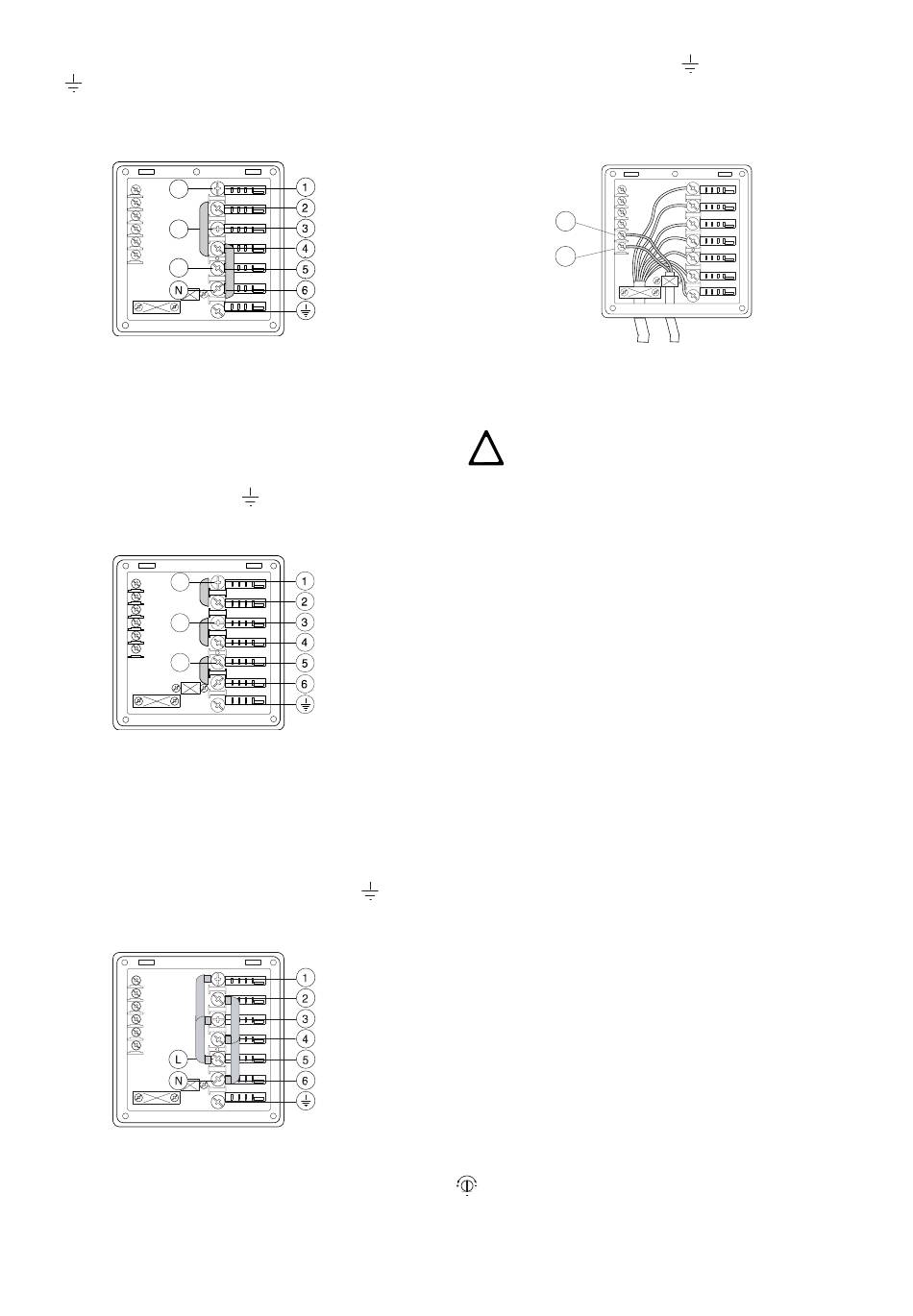

Version triphasée :
Alimentation 400 ... 415V 3N
L1
L2
L3
Ouvrir le bornier d'alimentation et insérer les ponts
fournis en dotation de la façon suivante : un pont entre
les bornes n° 2 et n° 4 et un autre entre les bornes n° 4
et n° 6. Au moyen d'un câble d'alimentation adéquat
(voir tableau des données techniques), brancher les
trois phases aux bornes 1, 3 et 5, le neutre à la borne
n° 4 et le fil de terre à la borne
Alimentation 220 ... 230V 3
L1
L2
L3
Fig. 10
Ouvrir le bornier d'alimentation et insérer les ponts
fournis en dotation de la façon suivante : un pont entre
les bornes n° 1 et n° 2, un autre entre les bornes n° 3
et n° 4 et un autre entre les bornes n° 5 et n° 6. Au
moyen d'un câble d'alimentation adéquat (voir tableau
des données techniques), brancher les trois phases
aux bornes 1, 3 et 5, et le fil de terre à la borne
Alimentation 220 ... 230V 1N
Fig. 11
Ouvrir le bornier d'alimentation et insérer les ponts
fournis en dotation de la façon suivante : deux ponts
entre les bornes n° 1, 3 et 5, et deux autres entre les
bornes n° 2, 4 et 6. Au moyen d'un câble d'alimenta-
94
Fig. 9
.
tion adéquat (voir tableau des données techniques),
brancher la phase à la borne n° 5, le neutre à la borne
n° 6 et le fil de terre à la borne
Prédisposition pour le contrôle d'énergie
Cet appareil est prédisposé pour le contrôle externe
des consommations en énergie.
Connecter l'unité de contrôle des crêtes entre les bor-
nes 11 et 12.
ATTENTION
!
le contact de l'unité de contrôle branché
entre les bornes 11 et 12 doit être nor-
malement ouvert (NO). Lorsque ce con-
tact se ferme, les résistances de la
chaudière sont désactivées. L'emploi du
lave-vaisselle
donne lieu à un prolongement de la
durée du cycle.
Dispositifs de sécurité
• Une protection thermoampèremétrique à réarme-
ment automatique, incorporée dans le bobinage de
l'électropompe, coupe l'alimentation électrique de
la pompe en cas de fonctionnement anormal.
• Un dispositif empêche, en cas de panne au réseau
hydraulique, que l'eau de la chaudière ne retourne
dans le réseau.
• Un tube de trop-plein, raccordé à l'évacuation, per-
met de maintenir constamment le niveau d'eau
dans la cuve.
• Dans le modèle avec pompe de vidange, un régula-
teur de niveau supplémentaire intervient en cas de
panne du régulateur principal.
.
Le Fabricant décline toute responsabilité en cas de
non-respect des normes de prévention des acci-
dents.
B3 PRÉDISPOSITIONS ET DOSEURS DE
PRODUITS LESSIVIEL ET DE RINÇAGE
Si l'appareil est raccordé à un adoucisseur et/ou à un
appareil osmotique, contacter le fournisseur de lessi-
ves pour avoir un produit spécifique.
Laveuse avec pompe de produit de rinçage
incorporée (Fig. 13).
Pour modifier le dosage, intervenir à votre convenance
sur la vis "D" (Fig. 13).
Le doseur à membrane peut être actionné manuelle-
ment en appuyant sur la vis "D" (Fig. 13).
.
11
12
Fig. 12
pendant cette phase
