FUST Gastro NOVAMATIC GS G400 Installation, Bedienung Und Wartung Seite 18

A
C
S
46
62
202
255
162
Q

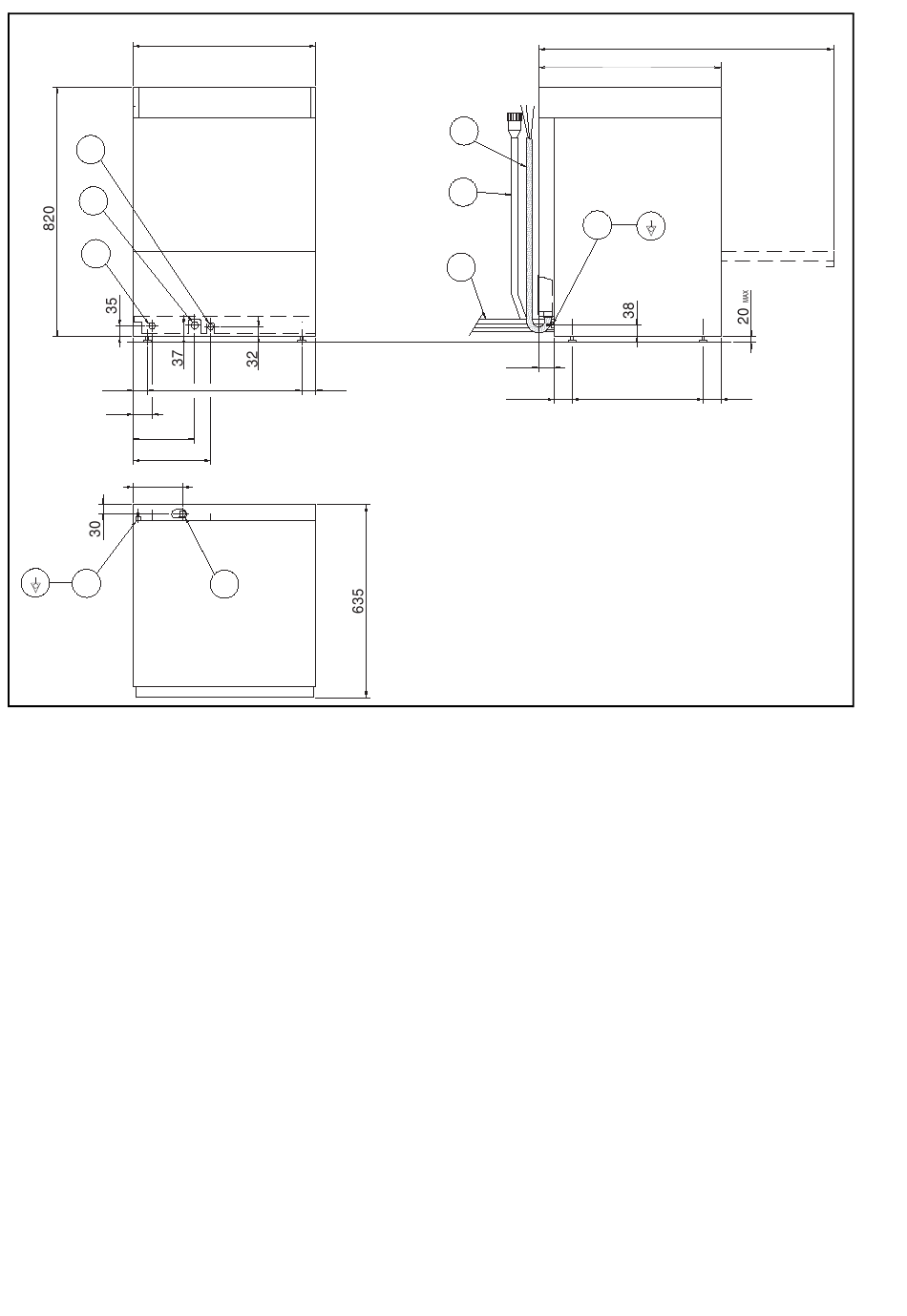

Zeichenerklärung zu Abb. 4
A - Wasseranschlussrohr ¾ " G
C - Abwasseranschlußrohr Innendurchmesser 40 mm (^) int. –18 mm (*)
I - Stromversorgung
S - Eingang Spülmittelschläuche
Q - Potentialausgleichsschraube
(^) - Nur bei Modell mit Fallrohr
(*) - Nur bei Modell mit Ablaufpumpe
18
600
508 46
I
I
A
C
51
59
Abb. 4
970
600
Q
431 59
