Beim Einbau des Thermoelementes sind folgende Hinweise zu beachten:
• Der Sensor ist im Abgasstrom vor dem Katalysator einzubauen.
• Im Idealfall soll die verstellbare Verschraubung bei einer Länge (von Mess-
spitze aus gesehen) zwischen 290-350 mm eingebaut werden.
• Der Anschlusskopf darf nicht einisoliert werden und es muss eine
Luftzirkulation gewährleistet werden.
9.8

Beispiele von Einbaupositionen der Sensoren des NOx-Logger

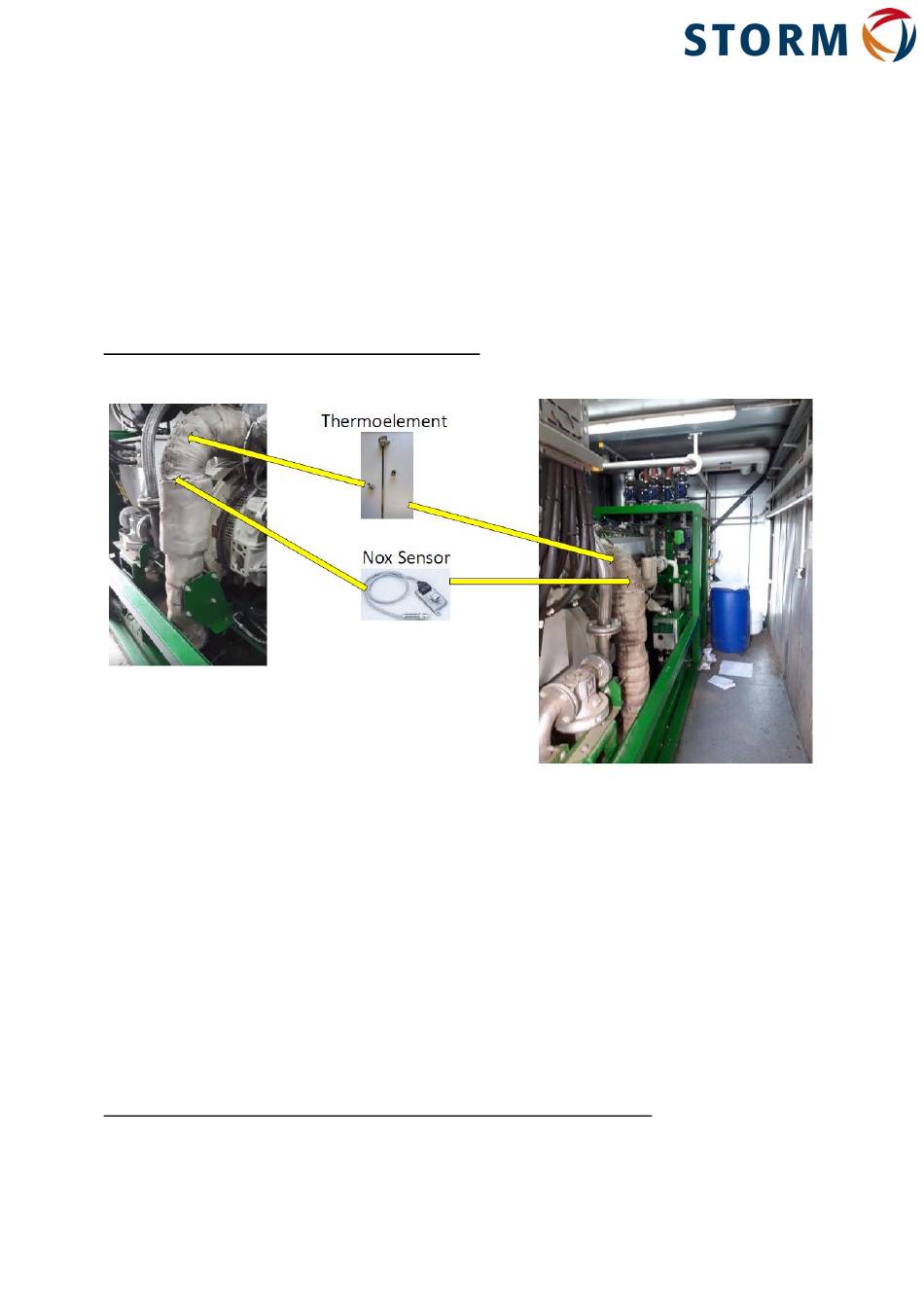

Einbaubeispiel für eine 2G-Reihenmaschine:
An der 2G-Reihenmaschine können die Sensoren direkt im Bogenstück zwischen
dem Turbolader und Abgaswärmetauscher installiert werden.
Einbaubeispiel für eine 2G V-Maschine im Abgaswärmetauscher:
