Mechanischer Einbau des NOx-Sensors mit dem STORM Hitzeschild

CAD – Aufbau des STORM Hitzeschildes

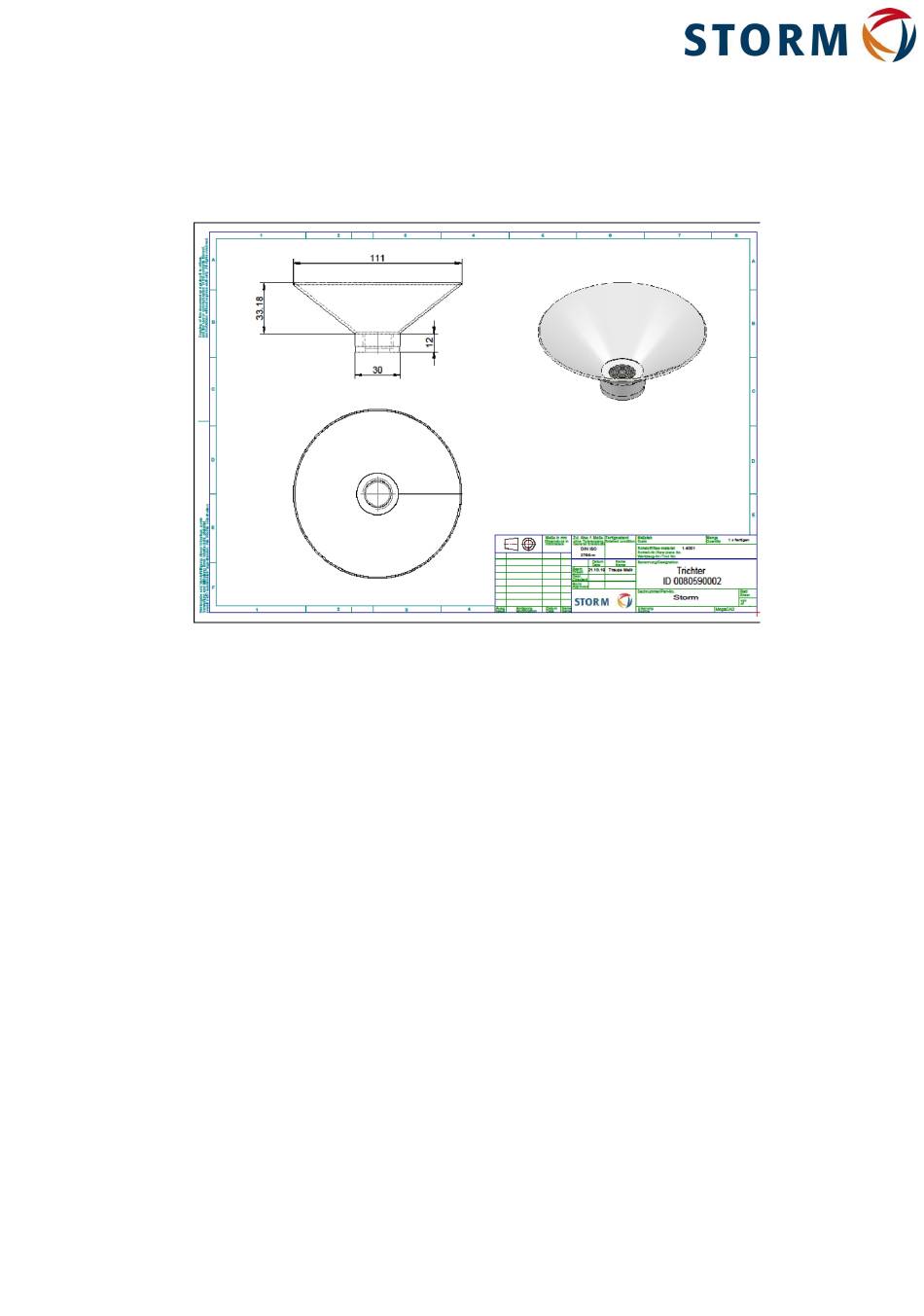

Abbildung X – Hitzeschutzschild Storm - CAD – Zeichnung
Es ist zwingend notwendig den NOx-Sensor mit dem STORM Hitzeschild einzu-
bauen, um zum einen die Abstrahlwärme, die vom Abgasrohr abstrahlt, mittels
Blechtrichter fern zu halten und zum anderen auf der außen liegenden Seite eine
Luftzirkulation der Sonde zu gewährleisten.
Es ist darauf zu achten, dass zwischen Abgasrohr und Blechtrichter
Isoliermaterial eingebaut wird.
Bei einer dickeren Isolierung größer 40mm ist der Winkel der Isolierung so weiter
zu führen wie der Winkel des Trichters ist, damit die Luftzirkulation gewährleistet
werden kann. Es darf auf keinen Fall nach dem Trichterende des Hitzeschildes
mit einem Durchmesser von 111mm zylindrisch weiter isoliert werden.
