Positionierung Und Einbau Des Hitzeschildes Und Der Nox-Sonde - Storm Nox-Logger Bedienungsanleitung

Bei Isoliermatten (siehe Abb. Y) sollte die Matte soweit wie möglich unter den
Schirm geschoben werden.
Draufsicht der Isolierung in Trichterform im Winkel des Hitzeschildes
9.5

Positionierung und Einbau des Hitzeschildes und der NOx-Sonde

Produktdokumentation
NOx-Logger
Einbau des Sensors mit Hitzeschild

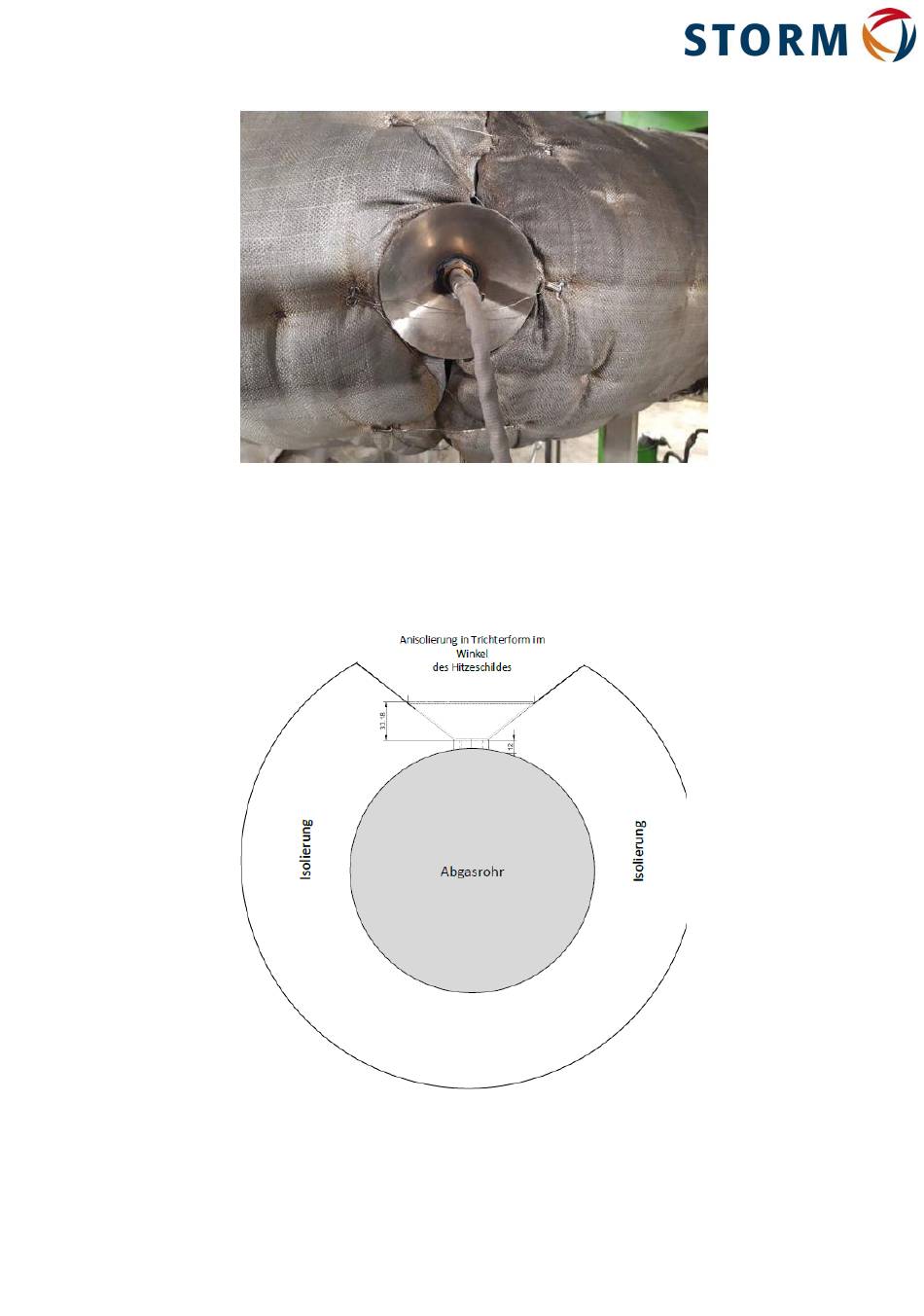

Abbildung Y - Hitzeschutzschild eingebaut
