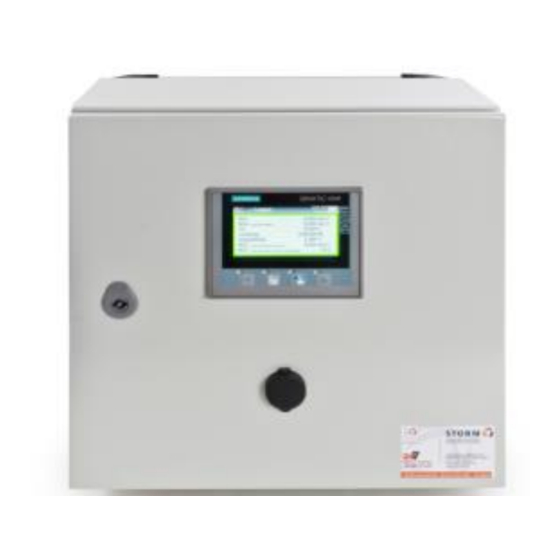

Storm NOx-Logger Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Storm NOx-Logger

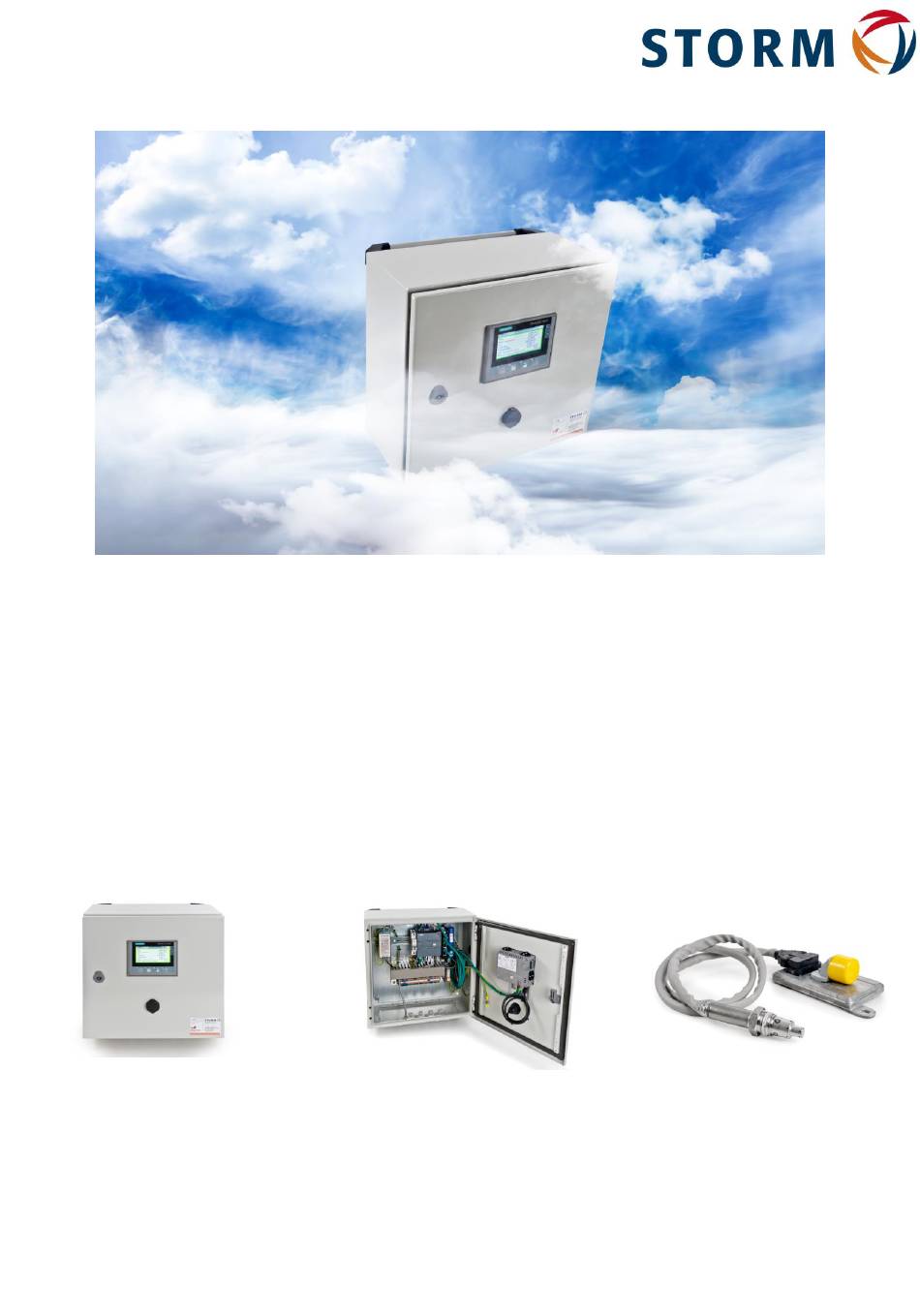

- Seite 1 STORM NOx-Logger Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kontaktadresse: ____________________________________________ 4 Warnhinweise ______________________________________________ 4 STORM NOx-Logger __________________________________________ 5 Hinweise zum STORM NOx-Logger Benutzerhandbuch ____________ 5 Funktionsumfang ___________________________________________ 5 Aufbau des STORM NOx-Logger ________________________________ 6 Schematischer Aufbau der STORM Modulsteuerung eines Aggregates6 Aufbau ____________________________________________________ 6 Elektrischer Anschluss ______________________________________ 8... - Seite 3 Einbauposition 3: NOx-Sensor nach SCR System _______________ 27 Mechanischer Einbau des NOx-Sensors mit dem STORM Hitzeschild 29 Positionierung und Einbau des Hitzeschildes und der NOx-Sonde _ 30 NOx-Sensor ______________________________________________ 33 Mantelthermoelement ______________________________________ 35 Beispiele von Einbaupositionen der Sensoren des NOx-Logger ____ 36 Produktdokumentation Version 02 NOx-Logger 2020-11 2.
-
Seite 4: Allgemeines
Veränderungen jeder Art am Liefergegenstand, einschließlich Programm- und Softwareänderungen, welche vom Kunden oder Dritten ohne unsere Einwilli- gung vorgenommen werden, bedienen, dass gegen die August Storm GmbH & Co. KG keinerlei Ansprüche mehr aus dem Titel des Schadenersat- zes bzw. der Gewährleistung geltend gemacht werden können. -
Seite 5: Storm Nox-Logger
Hinweise zum STORM NOx-Logger Benutzerhandbuch Nicht alle in dieser Dokumentation angeführten Seiten bzw. Anzeigen und Eingaben müssen für Ihren NOx-Logger vorhanden sein! Funktionsumfang Der STORM NOx-Logger dient zur Einhaltung der Anforderung aus der 44.BimSchV. Messung und Überwachung der NOx-Werte mittels NOx-Sonde Ermittlung der NOx-Tagesmittelwerte Überwachung der Abgastemperatur... -
Seite 6: Aufbau Des Storm Nox-Logger
STORM NOx-Logger NOx-Sensor in Kapitel 9.6 „beschrieben“ Thermoelement in Kapitel 9.7 „beschrieben“ STORM Router STORM IPC Schematischer Aufbau der STORM Modulsteuerung eines Aggregates Beschreibung der Kabelverlegung (-belegung) 1. Versorgung 24 VDC 2. Motor läuft 3. Rückmeldung Warnung 4. Rückmeldung Störung 5. - Seite 7 Touch bedient. Hinweis: Die abgebildeten Grafiken stammen aus einer Simulation. Die Prozessvariablen unterscheiden sich zum tatsächlichen Betrieb. Externe Kommunikation Es ist möglich die Daten des NOx-Logger per Modbus TCP auf ein anderes Steuerungssystem zu übertragen. Produktdokumentation Version 02 NOx-Logger 2020-11 3.
-
Seite 8: Elektrischer Anschluss
Der elektrische Anschluss aller Komponenten ist entsprechend den beigeleg- ten Anschlussplänen durchzuführen. Änderungen der Schaltanlage dürfen während der Garantie nur von Servicetechnikern der Firma August Storm GmbH & Co. KG durchgeführt werden. Ansonsten dürfen Änderungen nur durch qualifiziertes Fachpersonal vorgenommen werden. -
Seite 9: Bedienung
Bild nach links blättern F2 Protokoll: Protokoll ergänzen F3 speichern: Protokolle auf USB Drive kopieren F4 rechts: Bild nach links blättern 4.1.2 Touch Schaltflächen Ändern von Einstellungen und Parametern Produktdokumentation Version 02 NOx-Logger 2020-11 4. Bedienung August-Storm GmbH & Co. KG Seite 9... -
Seite 10: Beschreibung Der Bilder
Bei Auftreten einer Störung beginnt der Bildschirmrahmen rot zu blinken. Bei Mehrmodulanlagen erscheint des Weiteren ein blinkender Balken unterhalb der Motoranwahltaste um zu erkennen, von welchem Motor die Störung kommt. Produktdokumentation Version 02 NOx-Logger 2020-11 4. Bedienung August-Storm GmbH & Co. KG Seite 10... -
Seite 11: Hauptbildschirm
Störmeldung ausgegeben und dies entsprechend im Protokoll vermerkt. NOx- Tagesmittelwert vom vergangenen Tag Tagesmittelwert gestern: NOx- Stunden der Überschreitungen im laufenden Jahr Tagesmittelwert Überschreitungen: 4.4.2 Trend Produktdokumentation Version 02 NOx-Logger 2020-11 4. Bedienung August-Storm GmbH & Co. KG Seite 11... -
Seite 12: Nox-Tagesmittelwerte Archiv
Im NOx-Tagesmittelwert Archiv werden die auf der SD-Karte im Display gespeicher- ten Tagesmittelwerte und die Betriebsstunden des Motors visualisiert. Diese Werte werden auch zur Erstellung des Monatsprotokolls genommen. 4.4.4 Meldungen Produktdokumentation Version 02 NOx-Logger 2020-11 4. Bedienung August-Storm GmbH & Co. KG Seite 12... -
Seite 13: Systemeinstellungen
Eine Abstellung durch den NOx-Logger erfolgt nicht. 4.4.5 Systemeinstellungen Durch Betätigen des STORM-Logos gelangt man auf die Seite für die Systemeinstel- lungen. Hier können die entsprechenden Untermenüs angewählt werden. Zurück zur Startseite kommt man über die Funktionstasten F1 und F4 oder durch Betätigung des NOx-Logger Schriftzuges. -
Seite 14: Rt Beenden
In der Systemsteuerung können diverse Einstellungen wie IP-Adresse, Uhrzeit, … vorgenommen werden. Einstellungen sollten hier nur nach Rücksprache mit dem STORM Remote Service Center vorgenommen werden. 4.4.7 RT beenden Wird die Runtime beendet kann auf die Windows-Oberfläche zugegriffen werden. Ist die Runtime beendet findet keine Datenaufzeichnung mehr auf der SD-Karte statt, es werden die Daten dann nur noch auf der SPS gesichert. -
Seite 15: Passwort
Über ID anfordern erhält man die temporär ID. ID und Namen müssen beim Remote Service Center angegeben werden. Nicht bekannte Personen müssen sich hierzu ausweisen. Vom Remote Service Center wird dann ein Passwort übermittelt. Produktdokumentation Version 02 NOx-Logger 2020-11 4. Bedienung August-Storm GmbH & Co. KG Seite 15... -
Seite 16: Betriebsstunden
4.4.10. Betriebsstunden Hier wird der Abgleich der Betriebsstunden mit dem Betriebsstundenzähler des Motors vorgenommen. Produktdokumentation Version 02 NOx-Logger 2020-11 4. Bedienung August-Storm GmbH & Co. KG Seite 16... -
Seite 17: Anlagendaten
4.4.11 Anlagendaten Eintragung der Anlagendaten. Ein korrektes Eintragen der Anlagendaten ist erforder- lich damit das Protokoll entsprechend vom System erstellt werden kann. Produktdokumentation Version 02 NOx-Logger 2020-11 4. Bedienung August-Storm GmbH & Co. KG Seite 17... -
Seite 18: Modbus Tcp
Aktivierung der MQTT Datenübertragung. Das Aktivieren / Deaktivieren kann ohne Passwort erfolgen. Bei aktiven MQTT werden die NOx-Tagesmittelwerte und die Be- triebsstunden in der Nacht an STORM übermittelt und in einer SQL-Datenbank ge- speichert. Mit „Test Message“ kann die Übertragung geprüft werden. Der Status “grün“ gibt an, ob die Verbindung besteht, „orange“... -
Seite 19: Einstellung Elektrodaten
Statusmeldungen die das System betreffen. 4.4.15. Einstellung Elektrodaten Einstellung des 4-20mA Leistungssignals Diese Auswahl ist beim NOxLogger+ nicht vorhanden! 4.4.16. E-Mail Einstellung Produktdokumentation Version 02 NOx-Logger 2020-11 4. Bedienung August-Storm GmbH & Co. KG Seite 19... -
Seite 20: Drucke Protokoll
Beim Versenden einer E-Mail öffnet sich der Mail Client und verschickt die E-Mail. Sollte sich das Fenster widererwarten nicht selbstständig schließen, so kann dieses über das X im oberen rechten Bildschirmrand geschlossen werden. 4.4.17. Drucke Protokoll Produktdokumentation Version 02 NOx-Logger 2020-11 4. Bedienung August-Storm GmbH & Co. KG Seite 20... - Seite 21 Minuten dauern. Im Anschluss kann das Protokoll über „versende Protokoll“ an den E-Mail-Empfänger versendet werden. Sollte der Protokolldruck sehr lange dauern (widererwartend große Datenmenge), so kann es zu einer Störmeldung kommen. Produktdokumentation Version 02 NOx-Logger 2020-11 4. Bedienung August-Storm GmbH & Co. KG Seite 21...
-
Seite 22: Protokollergänzung
Kopieren frei. 4.5. NOxLogger+ Der NOxLogger+ steht für Jenbacher Aggregate mit DIANE XT,XT3 und XT4 Steue- rung zur Verfügung. Der NOxLogger+ kann in Abhängigkeit vom gemessenen Produktdokumentation Version 02 NOx-Logger 2020-11 4. Bedienung August-Storm GmbH & Co. KG Seite 22... - Seite 23 Nach dem Start des Motors und der Meldung „Betrieb“ oder nach dem Aktivieren der Regelung, wird die eingestellte Gemischkurve ausgelesen. Bei Abstellung des Aggregates oder Deaktivierung der Regelung wird die Kurve zurück geschrieben. Produktdokumentation Version 02 NOx-Logger 2020-11 4. Bedienung August-Storm GmbH & Co. KG Seite 23...
- Seite 24 Der Vorgang wird nach Ablauf der Pausenzeit wiederholt, solange bis der Sollwert (+/- Totzone) oder die Begrenzung erreicht sind. Das gleiche geschieht bei einem NOx-Wert, der niedriger als der Sollwert ist, aber dann in die andere Richtung. Produktdokumentation Version 02 NOx-Logger 2020-11 4. Bedienung August-Storm GmbH & Co. KG Seite 24...
-
Seite 25: Internetanschluss
MB Net mini. Alternativ kann der Zugang auch über Bereitstellung mittels eines PC oder bauseiti- gen Routers erfolgen. Hierzu muss der IP-Kreis 192.168.110.xxx zur Verfügung ge- stellt werden. Der NOx-Logger belegt dabei folgende Adressen: 192.168.110.170, 192.168.110.175 und 192.168.110.179 Produktdokumentation... - Seite 26 Produktdokumentation Version 02 NOx-Logger 2020-11 Einbau des Sensors mit Hitzeschild August-Storm GmbH & Co. KG Seite 26...
-
Seite 27: Einbau Des Sensors Mit Hitzeschild
Hierauf ist zu achten, dass der NOx-Sensor auf der heißen Abgasseite und vor dem Abgaswärmetauscher installiert wird. Einbauposition 3: NOx-Sensor nach SCR System Produktdokumentation Version 02 NOx-Logger 2020-11 Einbau des Sensors mit Hitzeschild August-Storm GmbH & Co. KG Seite 27... - Seite 28 Bei dem Thermoelement muss der Fühler vor dem Katalysator installiert werden, da er die Abgastemperatur messen muss, wo der Katalysator mit angeströmt wird, um zu prüfen, ob der Katalysator in seinem Arbeitstemperaturbereich ist. Produktdokumentation Version 02 NOx-Logger 2020-11 Einbau des Sensors mit Hitzeschild August-Storm GmbH & Co. KG Seite 28...
-
Seite 29: Mechanischer Einbau Des Nox-Sensors Mit Dem Storm Hitzeschild
CAD – Aufbau des STORM Hitzeschildes Abbildung X – Hitzeschutzschild Storm - CAD – Zeichnung Es ist zwingend notwendig den NOx-Sensor mit dem STORM Hitzeschild einzu- bauen, um zum einen die Abstrahlwärme, die vom Abgasrohr abstrahlt, mittels Blechtrichter fern zu halten und zum anderen auf der außen liegenden Seite eine Luftzirkulation der Sonde zu gewährleisten. -
Seite 30: Positionierung Und Einbau Des Hitzeschildes Und Der Nox-Sonde
Bei Isoliermatten (siehe Abb. Y) sollte die Matte soweit wie möglich unter den Schirm geschoben werden. Draufsicht der Isolierung in Trichterform im Winkel des Hitzeschildes Positionierung und Einbau des Hitzeschildes und der NOx-Sonde Produktdokumentation Version 02 NOx-Logger 2020-11 Einbau des Sensors mit Hitzeschild August-Storm GmbH & Co. KG Seite 30... - Seite 31 Einbaubeispiel bei einem vertikal ausgeführten Abgasrohr: Bei vertikaler Einbaulage des Abgasrohres: Neigungswinkel: 12° ± 5° gegenüber der Horizontalen Einbaubeispiel bei einem horizontal ausgeführten Abgasrohr: Produktdokumentation Version 02 NOx-Logger 2020-11 Einbau des Sensors mit Hitzeschild August-Storm GmbH & Co. KG Seite 31...
-
Seite 32: Nox-Sensor
Bei horizontaler Einbaulage des Abgasrohres: ≤ 80° gegenüber der Vertikalen Neigungswinkel: Der NOx-Sensor darf erst bei Inbetriebsetzung des NOx-Logger eingebaut werden. Bis dahin müssen ein Stopfen und ein Kupferring zum Abdichten der Messstelle eingebaut werden. STORM ID: Kupferring 06104300060,769/00,38KURI 12X18X1,5... - Seite 33 Der NOx-Sensor kann durch Feuchtigkeit und thermische Überlastung beschädigt werden. Er muss einen Neigungswinkel von nahezu 80° zur vertikalen Ebene aufweisen, damit sich im Sensor kein Kondenswasser ansammeln kann. Produktdokumentation Version 02 NOx-Logger 2020-11 Einbau des Sensors mit Hitzeschild August-Storm GmbH & Co. KG Seite 33...
- Seite 34 Damit der Sensor korrekte Werte liefert, darf seine Längsachse nicht um mehr als 10° rechten Winkel des Abgasstrom abweichen. Produktdokumentation Version 02 NOx-Logger 2020-11 Einbau des Sensors mit Hitzeschild August-Storm GmbH & Co. KG Seite 34...
-
Seite 35: Mantelthermoelement
Einschweißmuffe und Verschraubung für das Thermoelement G1/2“ Verstellbare Verschraubung Rohrdurchmesser: 6 mm Material und Art: Metall-Schneidring Edelstahl Einschweißmuffe Muffe 1/2" V 4A 1.44.4 DIN 2986 G-323 Produktdokumentation Version 02 NOx-Logger 2020-11 Einbau des Sensors mit Hitzeschild August-Storm GmbH & Co. KG Seite 35... -
Seite 36: Beispiele Von Einbaupositionen Der Sensoren Des Nox-Logger
290-350 mm eingebaut werden. • Der Anschlusskopf darf nicht einisoliert werden und es muss eine Luftzirkulation gewährleistet werden. Beispiele von Einbaupositionen der Sensoren des NOx-Logger Einbaubeispiel für eine 2G-Reihenmaschine: An der 2G-Reihenmaschine können die Sensoren direkt im Bogenstück zwischen dem Turbolader und Abgaswärmetauscher installiert werden. - Seite 37 An 2G V-Maschinen müssen die Sensoren in der Abgaswärmetauscher- Eintrittskammer nach Zusammenführung des Abgases der beiden Zylinderbänke in- stalliert werden. Einbaubeispiel für eine Jenbacher Maschine: Produktdokumentation Version 02 NOx-Logger 2020-11 Einbau des Sensors mit Hitzeschild August-Storm GmbH & Co. KG Seite 37...
- Seite 38 Produktdokumentation Version 02 NOx-Logger 2020-11 Einbau des Sensors mit Hitzeschild August-Storm GmbH & Co. KG Seite 38...
