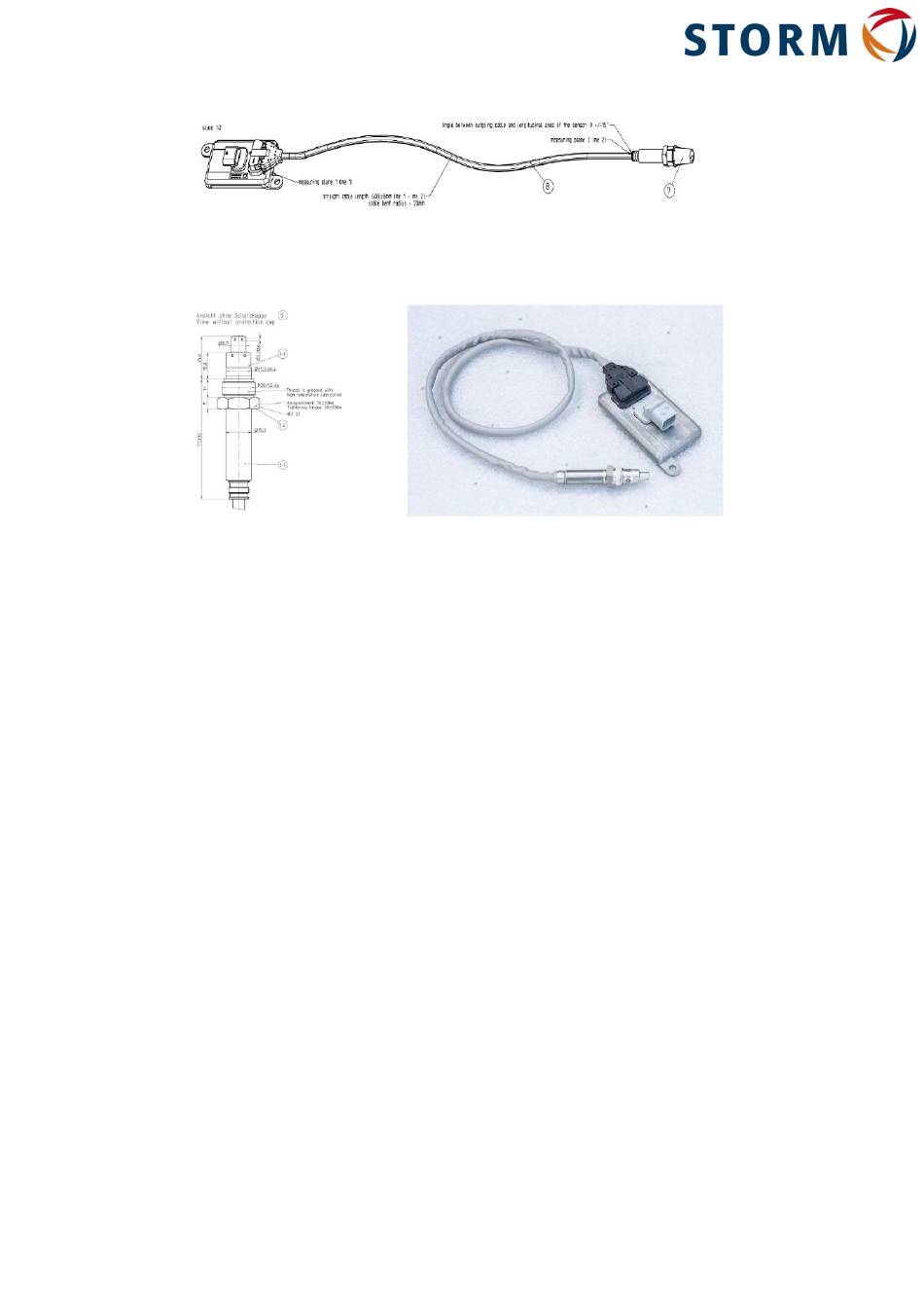

Beim Einbau des NOx-Sensors sind folgende Hinweise zu beachten:
• Die Sonde muss im Abgasstrom eingebaut werden.
• Das maximale Anziehdrehmoment für den NOx-Sensor beträgt 50 ± 10 Nm.
• Vor dem Einschrauben des NOx-Sensors sollte das Gewinde des einge-
schweißten Hitzeschildes mit einem Sacklochgewindebohrer M20x1,5mm
nachgeschnitten werden. Durch die Wärmeentwicklung beim Schweißen kann
das Gewinde geringfügig beschädigt werden. Dieses macht sich beim Wech-
seln der NOx-Sonde im Nachgang bemerkbar.
• Das Sensorkabel muss zug-, knick-und scheuerfrei verlegt und vor heißen Tei-
len geschützt werden (siehe Hitzetabelle Seite 2)
• Das Sensorkabel darf nicht verlängert werden.
• Gute Belüftung der Auswerteeinheit und der Sonde ist sicherzustellen.
Isolierung vom Entfernen: Vorsicht: Verbrennungsgefahr!
Zum korrekten Einbauort des Sensors ist zu beachten:
Der NOx-Sensor kann durch Feuchtigkeit und thermische Überlastung beschädigt
werden. Er muss einen Neigungswinkel von nahezu 80° zur vertikalen Ebene
aufweisen, damit sich im Sensor kein Kondenswasser ansammeln kann.
