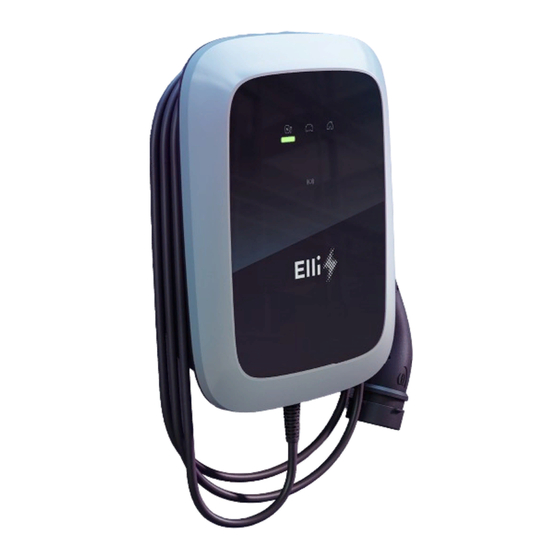

Volkswagen Elli Charger Connect Handbuch
Ladestation
Vorschau ausblenden
Andere Handbücher für Elli Charger Connect:
- Installations- und benutzeranleitung (224 Seiten) ,
- Installations- und benutzeranleitung (224 Seiten)
Verwandte Anleitungen für Volkswagen Elli Charger Connect
Inhaltszusammenfassung für Volkswagen Elli Charger Connect
- Seite 1 Configuration Manual - Quick Guide Connecting the Elli Charger Connect and Pro to the Internet Version 1.0 (17.09.2020)
- Seite 2 Volkswagen Group Charging GmbH | Mollstraße 1 | 10178 Berlin www.elli.eco Geschäftsführer: Thorsten Nicklass, Dr. Tobias Canz | HRB 208967 B | Steuernummer 19/200/01287 | Ust.Id.: DE319539746...
- Seite 3 Configuration Manual Quick Guide english...
-
Seite 4: Inhaltsverzeichnis
Table of Content General Information and Scope .......................... 1 Symbols and Highlighting Used......................... 1 Distinction of the Configuration Manager and the Elli Charging App ........... 1 Configuration Sticker ............................2 Accessing the Configuration Manager ....................... 3 Via Wi-Fi Hotspot ............................3 Via Local Network ............................ -
Seite 5: General Information And Scope
However, the local configuration of the Elli Charger is only possible for the connective versions of the wallbox, i.e. Elli Charger Connect and Elli Charger Pro. The Elli Charger is not equipped with a communication board and therefore, not capable to offer any connectivity functionality. -
Seite 6: Configuration Sticker
2 Configuration Sticker A Configuration Sticker is delivered with every Elli Charger Connect and Elli Charger Pro. This sticker contains all credentials that are unique to each Elli Charger. These unique credentials are network parameters, passwords, and other codes. Figure 1 give an overview of the Configuration Sticker and Table 1 the explanation of the dates listed on the sticker. -
Seite 7: Accessing The Configuration Manager
3 Accessing the Configuration Manager In order to access the Configuration Manager, the Elli Charger offers two possibilities: via the Elli Charger’s Wi-Fi Hotspot (activated upon powerup) using the Elli Charger’s IP-Address or hostname via the local network The Elli Charger’s Hotspot is always activated after the Elli Charger has started up when being (re-)connected to the power supply. -
Seite 8: Via Local Network
3.2 Via Local Network Once the Elli Charger has been connected to the local network via Wi-Fi or Ethernet, the Configuration Manager can be accessed from any other device, preferably a PC, that is also connected to same network. Elli Charger’s Hostname The Configuration Manager can be accessed using the Elli Charger’s ... -
Seite 9: Wi-Fi
Enter the Configuration Page Password to log in. Connectivity > Internet Connection 2. Navigate through the Configuration Manager’s menu 3. Choose and set up the desired connection interface. NOTE For the Wi-Fi and Ethernet interface, the Elli Charger uses automatic network settings (DHCP) by default but can be set to static for self-managed settings. -
Seite 10: Lte
4.2 LTE NOTE The LTE capability is only available for the Elli Charger Pro by default. Click on the tab “LTE”. 2. Enable the LTE interface. Click on the button “TURN ON LTE”. Wait for a few seconds to give time for the Elli Charger to search for the mobile network and connect. -
Seite 11: Troubleshooting
5 Troubleshooting If you do find the Login screen of the Configuration Manager to look differently, the Elli Charger is still equipped with an outdated software version. This might imply, that connecting the Elli Charger to local network will only be possible after a software update. - Seite 12 Volkswagen Group Charging GmbH | Mollstraße 1 | 10178 Berlin www.elli.eco Geschäftsführer: Thorsten Nicklass, Dr. Tobias Canz | HRB 208967 B | Steuernummer 19/200/01287 | Ust.Id.: DE319539746...
- Seite 13 Konfigurationsinstruktionen Kurzanleitung deutsch...
- Seite 14 Inhaltsverzeichnis Allgemeine Informationen und Umfang ......................1 Verwendete Symbole und hervorgehobene Abschnitte ................. 1 Abgrenzung des Configuration Manager zur Elli Charging App ............1 Konfigurationsaufkleber ............................2 Zugriff auf den Configuration Manager ......................3 WLAN-Hotspot ............................. 3 Lokales Netzwerk ............................4 Internetverbindung des Elli Chargers einrichten ....................
-
Seite 15: Allgemeine Informationen Und Umfang
„We Connect ID.” App (Volkswagen), “Easy Charging” App (SEAT/CUPRA), und die “MyŠKODA Powerpass” App (ŠKODA) steht. Die lokale Konfiguration des Elli Chargers ist jedoch nur für die Varianten Elli Charger Connect und Elli Charger Pro möglich, da lediglich diese über Konnektivitätsfunktionen verfügen. Der reine Elli Charger besitzt keine Kommunikationsplatine und bietet daher diese Funktionalitäten nicht. -
Seite 16: Konfigurationsaufkleber
2 Konfigurationsaufkleber Mit jedem Elli Charger Connect und Elli Charger Pro wird ein Konfigurationsaufkleber geliefert. Dieser Aufkleber enthält alle Zugangsdaten, die für jeden Elli Charger einzigartig sind. Diese eindeutigen Zugangsdaten sind Netzwerkparameter, Passwörter und andere Codes. Abbildung 1 gibt einen Überblick über den Konfigurationsaufkleber und Tabelle 1 die Erklärung der auf dem Aufkleber aufgeführten Daten. -
Seite 17: Zugriff Auf Den Configuration Manager
3 Zugriff auf den Configuration Manager Um auf den Configuration Manger zuzugreifen, gibt es zwei Möglichkeiten: über den lokalen WLAN-Hotspot des Elli Chargers (aktiv nach Spannungseinschaltung) mittels der IP-Adresse bzw. des Hostnames des Elli Chargers über das lokale Netzwerk ... -
Seite 18: Lokales Netzwerk
3.2 Lokales Netzwerk Sobald der Elli Charger mit einem lokalen Netzwerk per WLAN oder Ethernet verbunden wurde, kann der Configuration Manager von jedem anderen Gerät, vorzugsweise einem PC, aufgerufen werden, dass mit dem gleichen Netzwerk verbunden ist. Elli Charger’s Hostname Der Configuration Manager kann über den ... -
Seite 19: Wlan
Geben Sie das Configuration Page Password ein, um sich anzumelden. Connectivity > Internet Connection 2. Rufen Sie die Menüpunkte auf. 3. Wählen Sie die Verbindungsart aus. NOTIZ Für eine WLAN als auch Ethernet Verbindung, werden dem Elli Charger standardmäßig automatisch die Netzwerkparameter zugeordnet (DHCP). -
Seite 20: Lte
4.2 LTE NOTIZ Die LTE-Funktionalität ist standardmäßig nur beim Elli Charger Pro verfügbar. Klicken Sie auf den Tab “LTE”. 2. Aktivieren Sie die LTE-Verbindung. Klick Sie auf “ LTE EINSCHALTEN”. Warten Sie einen Moment, um dem Elli Charger Zeit zu geben nach dem Netz zu suchen und sich zu verbinden. -
Seite 21: Fehlerbehebung
5 Fehlerbehebung Sollte die Login Seite des Configuration Managers anders aussehen als in dieser Anleitung dargestellt, befindet sich eine veraltete Software auf dem Elli Charger. Dies kann bedeuten, dass der Elli Charger erst nach einem Software-Update in ein lokales Netzwerk integriert werden kann. Installieren Sie den Elli Charger und verbinden ihn über ein Ethernet Kabel mit dem Router.
