Nilco Premium 1107 Bedienungsanleitung
Combisauger
Verwandte Anleitungen für Nilco Premium 1107
Inhaltszusammenfassung für Nilco Premium 1107

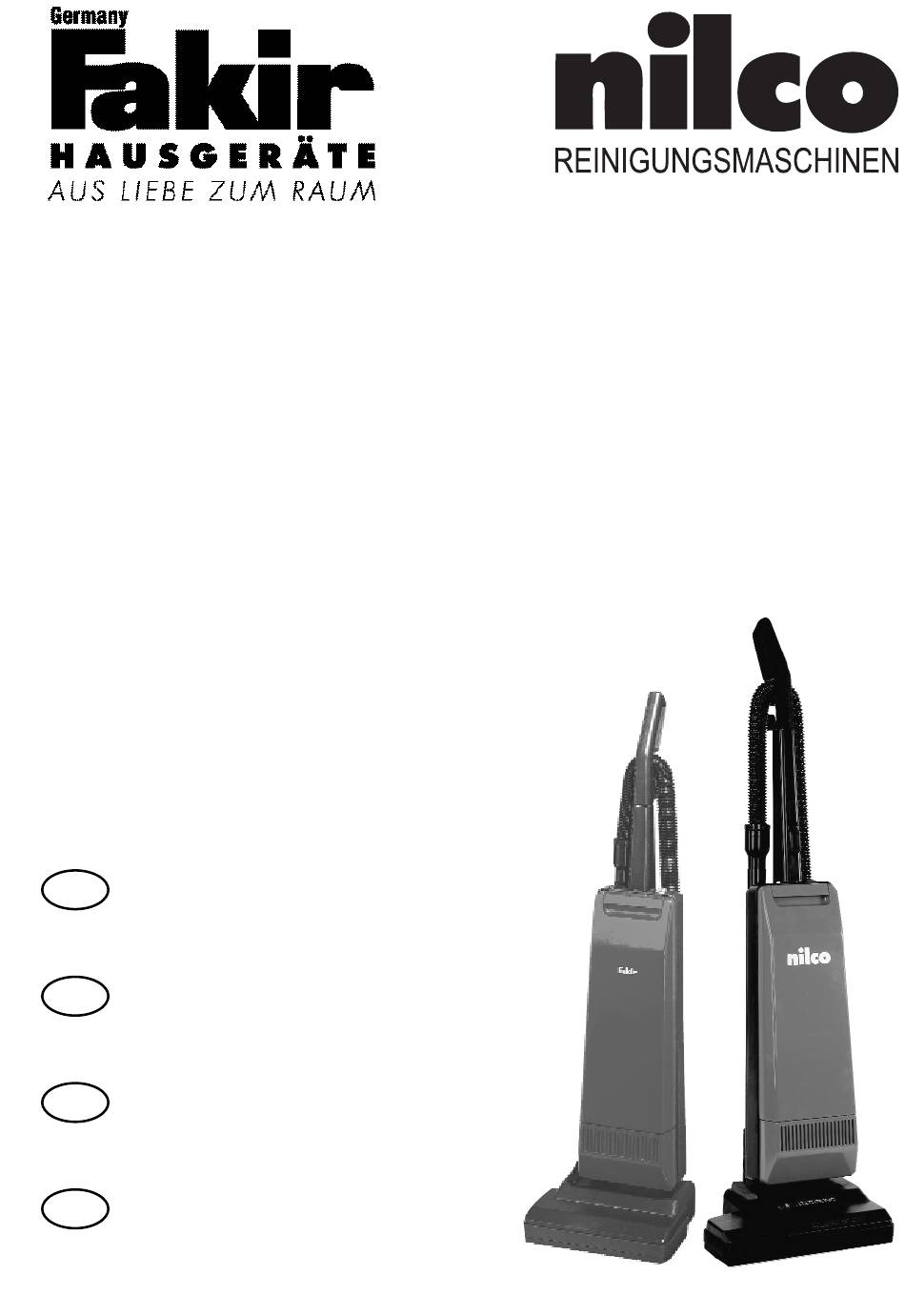

- Seite 1 P r e m i u Premium 1107 Combi 17-30 Combi 17-36 Combi 17-46 Bedienungsanleitung Combisauger Operating Instructions Combivacs Mode d’emploi Aspiro-brosseurs combinés Instrucciones de Uso Aspiradoras combinadas...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines..............4 Sicherheit..............6 Überblick...............9 Montage...............11 Montage / Bedienung..........13 Bedienung / Nach dem Gebrauch ......15 Wenn Sie mal nicht weiterkommen......18 Bestellung von Filtern und Zubehör ......19 Garantie ..............20 General................22 Table of contents Safety ................24 Overview ..............27 Assembly ..............29 Assembly / Operation..........31 Operation / After use ..........33 Troubleshooting... -
Seite 4: Allgemeines
Allgemeines Inhaltsverzeichnis Allgemeines..............4 Inhaltsverzeichnis ............4 Informationen zur Bedienungsanleitung ......5 Haftung................5 Hinweise in der Bedienungsanleitung......5 Sicherheit..............6 CE-Konformitätserklärung..........6 Bestimmungsgemäße Verwendung .......6 Bestimmungswidrige Verwendung.........6 Kinder................7 Elektrischer Strom............7 Versand................8 Im Gefahrenfall ..............8 Bei einem Defekt ............8 Überblick...............9 Technische Daten ............9 Lieferumfang ..............10 Montage...............11 Auspacken..............11 Montieren: Festbehälter - Elektrosaugbürste....11 Führungsrohr - Modell 1107.........12 Führungsrohr - Modell 17-30, 17-36, 17-46....12... -
Seite 5: Informationen Zur Bedienungsanleitung
Allgemeines Informationen zur Diese Bedienungsanleitung soll Ihnen den sicheren und Bedienungsanleitung bestmöglichen Umgang mit dem Combisauger ermögli- chen. Lesen Sie diese Bedienungsanleitung vor der ersten Be- nutzung des Gerätes sorgfältig durch. Bewahren Sie die Bedienungsanleitung dauerhaft auf. Falls Sie den Combisauger an Dritte weiter geben, ge- ben sie auch die Bedienungsanleitung mit. -
Seite 6: Sicherheit
2006/95/EG “Niederspannungsrichtlinie”. Das Gerät trägt auf dem Typen schild die CE-Kenn-zeich- nung. Bestimmungsgemäße Der Combisauger Premium 1107 darf nur im Haushalt Verwendung eingesetzt werden. Er darf ausschließlich für das Reini- gen von Hart- und Textilböden, Teppichen, Polstermö- beln, Matratzen, Möbeln, Heizkörpern und Gardinen ver- wendet werden. -
Seite 7: Kinder
Sicherheit ● Gefahr der Überhitzung Die Öffnungen des Gerätes immer frei lassen. ● Zerstörung der Filter Niemals spitze Gegenstände, wie Glassplitter, Nägel, etc. einsaugen. Auch abbindende Stoffe, wie Gips oder Zement können Filter unbrauchbar machen. ● Gesundheitsgefährdung Niemals gesundheitsgefährdende Stoffe einsaugen. ●... -
Seite 8: Versand
Diese Angaben finden Sie auf dem Typenschild des Gerätes. ● Reparaturen dürfen nur von Fachkräften ausgeführt werden. Dabei dürfen nur original Fakir-nilco-Ersatz- teile verwendet werden. Nicht fachgerecht reparierte Geräte stellen eine Ge- fahr für den Benutzer dar. -
Seite 9: Überblick
Überblick Combi 17-30 Combi 17-36 Combi 17-46 Premium 1107 Technische Daten Modell 17-30 17-36 17-46 1107 Artikel-Nr. 2312001 2313001 2314001 2304001 Netzanschluss 230 V / 50 Hz ● ● ● ● Leistungsaufnahme gesamt 1200 W 1200 W 1200 W 1300 W Leistungsaufnahme Bürstmotor... -
Seite 10: Lieferumfang
Überblick Combi 17-30 Combi 17-36 Combi 17-46 Premium 1107 Modell 17-30 17-36 17-46 1107 Artikel-Nr.. 2312001 2313001 2314001 2304001 Lieferumfang Fugendüse ● ● ● ● Polsterdüse ● ● ● ● Abluftfilter ● ● ● HEPA-Filter ● Micro-Abluftfilter ● Motorschutzfilter ●... -
Seite 11: Montage
Montage Auspacken Packen Sie das Gerät aus und überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit. (siehe Seite 10 “Lieferumfang”) Geben Sie das Verpackungsmaterial sortenrein in die dafür vorgesehenen Sammelbehälter. Sollten Sie einen Transportschaden bemerken, wen-den Sie sich umgehend an Ihren Händler. WARNUNG! Verwenden Sie niemals ein defektes Gerät. -
Seite 12: Führungsrohr - Modell 1107
Montage Führungsrohr - Modell 1107 ● Führungsrohr kpl. (mit Düsenhalter und Fugendüse) mit der beiliegenden Rändelschraube incl. Feder- zahnscheibe am Behälter befestigen. Führungsrohr - Modell 17-30, 17-36, 17-46 ● Führungsrohr kpl. (mit Düsenhalter und Fugendüse) mit der beiliegenden Innensechskantschraube incl. Federzahnscheibe und Innensechskantschlüssel am Behälter befestigen. -
Seite 13: Montage / Bedienung
Der Bürstmotor wird bei Senkrechtstellung der Füh- rungsstange sowie bei Entnahme des Saugrohres auto- matisch ausgeschaltet. Beim Wiedereinsetzen muss das Saugrohr fest arretiert sein, andernfalls bleibt der Bürstmotor ausgeschaltet. Energieverbrauch Premium 1107 = 187 Wh Combi 17-30 = 205 Wh Combi 17-36 = 174 Wh... -
Seite 14: Bedienung
Bedienung Flor-Feineinstellung Drei Flor-Feineinstellungen ermöglichen eine individuel- le Anpassung an extreme Teppich-Oberflächen und auch Hartfußböden. Pos. 1 Normaler Bodenbelag Pos. 2 Schlingenware Pos. 3 Hochflorige Teppiche Filterwechselanzeige Die Filterwechselanzeige wertet die Luftdurchlässigkeit des Filtersystems aus. Filter leer = keine Reaktion der Anzeige Filter voll = Anzeige steht auf ROT. -
Seite 15: Bedienung / Nach Dem Gebrauch
Bedienung / Nach dem Gebrauch Elektronische Bürst- u. Saugkontrolle Modell 17-30, 17-46 Nach Einschalten des Gerätes und Neigen der Führ- ungstange leuchtet die GRÜNE Betriebsbereitschafts- Anzeige [K]. Bei übermäßiger Belastung des Bürstmotors (z.B. bei Blockade der Walze) spricht die elektronische Überlast- sicherung an: Blockieranzeige [M] leuchtet ROT und GRÜN geht aus. -
Seite 16: Reinigung Bzw. Wechseln Von Bürstenwalze Und Antriebsriemen
Nach dem Gebrauch Motorschutzfilter Nach 5-maligem Staubbeutel-Wechsel bzw. nach starker Verschmutzung muss der Motorschutzfilter gereinigt bzw. ausgewaschen und nach vollständigem Trocknen wieder eingesetzt werden. (Micro)-Abluftfilter Nach 5-maligem Staubbeutel-Wechsel bzw. nach starker Verschmutzung muss der Filter gewechselt werden. Filterkassette nach oben herausziehen und öffnen. Filter wechseln, Kassette schließen und bis zum Anschlag in die Führung einschieben. -
Seite 17: Entsorgung
2 Nocken + rote Markierung = halb abgenutzte Bürstenwalze ● Bodenplatte aufsetzen und verriegeln, darauf achten, dass die Haltenocken der Bodenplatte an der Vorder- kante des Gehäuses eingerastet sind. Flachriemen: Premium 1107, Combi 17-30 Zahnriemen: Combi 17-36, 17-46 Details zu Bürstenwalzen und Bürstenlagerungen siehe Seite 19. Entsorgung Wenn das Gebrauchsende des Gerätes erreicht ist, ins-... -
Seite 18: Wenn Sie Mal Nicht Weiterkommen
Wenn Sie mal nicht weiterkommen... Wenn Sie mal nicht Sehr geehrte Kundin, sehr geehrter Kunde, weiterkommen... unsere Produkte unterliegen einer strengen Qualitäts- kontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr. Bevor Sie sich an unseren Kundendienst wenden, prüfen Sie, ob Sie den Fehler selbst beseitigen können. -
Seite 19: Bestellung Von Filtern Und Zubehör
Bestellung von Filtern und Zubehör Abluftfilter Nr. 23 04 273 Fugendüse Fakir Nr. 23 04 851 Fugendüse nilco Nr. 24 12 851 Heizkörperbürste Nr. 24 12 815 HEPA-Filter Nr. 23 38 060 Motorschutzfilter Nr. 23 05 273 Micro-Abluftfilter Nr. 23 05 275 Möbelpinsel... -
Seite 20: Garantie
Garantie Garantie Gültig in der Bundesrepublik Deutschland. Für dieses Gerät leisten wir Garantie gemäß nachste- henden Bedingungen: 1. Der Käufer / die Käuferin hat seinen / ihren allgemei- nen Wohnsitz / Firmensitz in Deutschland und das Ge- rät ist bei einem Fachhändler mit Sitz in Deutschland gekauft worden. - Seite 76 Fakir-Hausgeräte GmbH nilco Reinigungsmaschinen GmbH Industriestraße 6 D-71665 Vaihingen / Enz Postfach 1480 D-71657 Vaihingen / Enz Tel.: +49 7042 / 912-0 Fax: +49 7042 / 5612 www.fakir.de / www.nilco.de © 2008 Fakir Hausgeräte GmbH info@fakir.de / verkauf@nilco.de 23 12 994 8802...
