TV-Geräte Xelos SL 32, SL 37 sowie Xelos A 32 und A 37 auf dem Xelos Rack
verkabeln
Vorgehensweise
Ihr Bildschirm ist auf dem Xelos Rack montiert

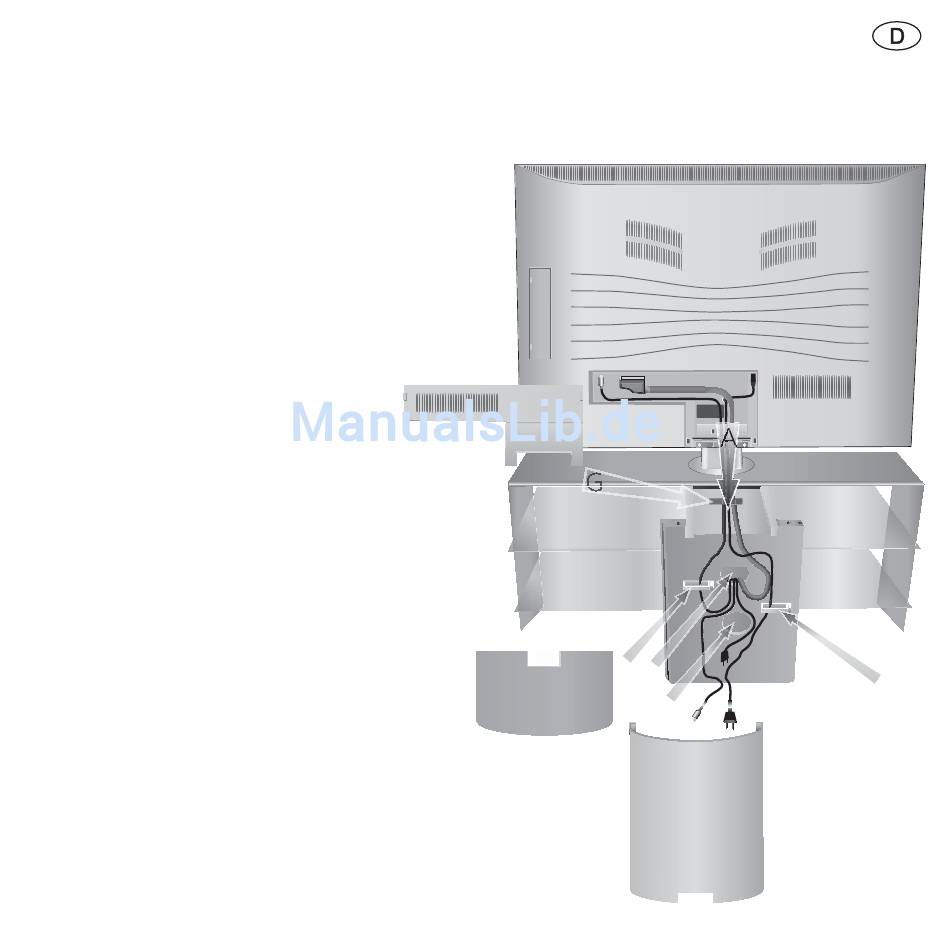

Auf Abb. 2 wird als Beispiel die Verkabelung eines Xelos A37 mit
einem im Rack eingesteltem Gerät dargestellt.
Stellen Sie Ihre gewünschten Zusatzgeräte in das Rack.
Ihr Bildschirm benötigt je nach Ausführung zwei oder drei Anschluss-
kabel (Netzkabel, Antennenkabel und Scartkabel oder Netzkabel,
Systemkabel 1 und Systemkabel 2).
Stecken Sie die Kabel zuerst in die Buchsen am Bildschirm ein.
Soweit Anschlusskabel sichtbar sind, empfehlen wir die Kabel in
diesem Bereich im Gewebeschlauch zu verlegen. Beachten Sie hierzu
auch die Informationen auf der übernächste Seite.
Sichern Sie die Stecker, soweit vorhanden, mit deren Halteschrauben
am Bildschirm.
Befestigen Sie die Kabel in dem Kabelclipp am Bildschirm.
Anschließend führen Sie die Kabel in der Kabelmulde vom Xelos Rack
(Abb. 2, Pfeil A) nach unten weiter. Führen Sie die Kabel nicht zu straff
nach unten. Sie behindern sonst die Drehbarkeit des Bildschirmes auf
dem Xelos Rack.
Mit einem mitgelieferten Kabelbinder können Sie die Kabel in der Ka-
belmulde des Racks zusätzlich befestigen, Abb. 2, Pfeil G).
Handhabung der drei selstklebenden Kabelbinder, Abb. 2, Pfeile C,
Pfeil G.
Entfernen Sie den Schutzstreifen (Unterseite des Kabelbinders).
Kleben Sie den Kabelbinder wie vorgeschlagen am Rack an.
Befestigen Sie die Kabel im Kabelbinder wie dargestellt.
Die Stecker der Kabel führen Sie durch die Öffnungen (Pfeil E und F)
im Rack zu den eingestellten Zusatzgeräten.
Hinweis
Eine detailliertere Beschreibung über die Zuordnung der Buchsen und
Kabel entnehmen Sie bitte der Bedienungsanleitung Ihres Gerätes.
Abb. 2
G
C
A
A A A
F
E
C
7
