Tv-toestel Xelos A 42 op het Xelos A 42-rack bekabelen
Werkwijze
Uw beeldscherm werd op het Xelos A 42 -rack gemonteerd.
Plaats de gewenste hulpapparaten in het rack.
Neem de bijgeleverde stopcontactlijst.
Verwijder de beschermfolie van de bodem van de stopcontactlijst.
Kleef de stopcontactlijst op de in fi guur 4, pijl D gemarkeerde plaats in
het rack. Installeer de voedingskabel van de stopcontactlijst zoals afge-
beeld.
Uw scherm vereist minstens twee aansluitkabels (1 voedingskabel en een
antennekabel / satellietkabel).
Als u voor uw hulpapparaten scartkabels nodig hebt, moet u de stekker
daarvan eerst in de ingang van het scherm steken.
Waar de aansluitkabels zichtbaar zijn, is het raadzaam ze door tex-
tielslangen te trekken. Kijk in dat verband op de volgende pagina.
Bevestig de kabels in de kabelbinder op het beeldscherm.
Leid de kabels langs beneden verder. Leid de kabels niet te strak naar
beneden. Anders kan het beeldscherm niet vrij draaien op het Xelos A
42-rack.
Met een bijgeleverde kabelbinder kunt u de kabels in de kabelbak van
het rack extra bevestigen (fi g. 4, pijl G).
Behandelen van de drie zelfklevende kabelbinders, fi g. 2, pijlen C, pijl G.
Verwijder de beschermstrips (onderkant van de kabelbinder).
Plak de kabelbinder zoals getoond op het rek.
Bevestig de kabel in de kabelbinder zoals getoond.
De stekkers van de kabels steekt u door de openingen (pijlen E en F) in
het rack naar de in het rack geplaatste hulptoestellen.
Opmerking
Een gedetailleerde beschrijving van de bestemming van de ingangen en
de kabels vindt u in de gebruiksaanwijzing van uw toestel.

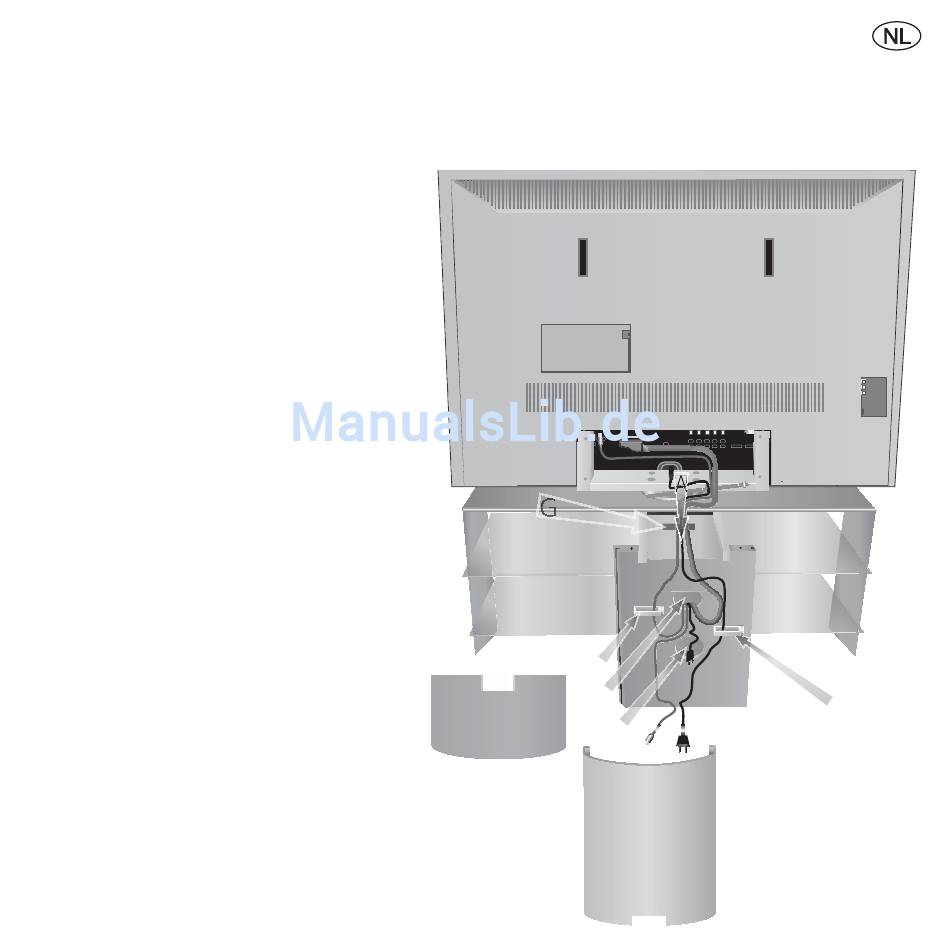

fi g. 4
89352.001
ANT-SAT
13/18 V
/350 mA
ANT-TV
5 V
/80 mA
G
C
F
E
AUD IO IN
AUD IO OUT
C
L
R
L
R
SERVICE
HDT V IN
AV 1
AV 2
SD/HD -CO MPONENT IN
AUD IO DIGI TA L
(
RGB / YUV
)
C /P
C /P
Y
IN
OUT
HDMI DVI
(
)
VGA/XGA
b
b
r
r
A A
C
25
