Seite 34: Pflege Und Handhabung

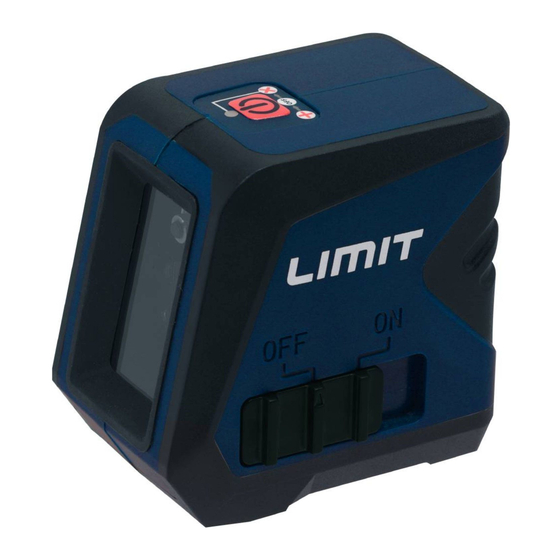

ÜBERSICHT Limit 1000 ist ein kompakter Kreuzlinienlaser mit rotem oder grünem Laser zur Verwendung in Innenräumen. Einfache Verwendung mit nur einem Hauptschalter und einer Funktionstaste. Ideal zum Aufhängen von Regalen und Bildern und zum Tapezieren u. v. a. geeignet. Mit dem 1/4"-Gewinde am Boden des Instruments kann es an einer Universalklammer, Wandhalterung oder einem Stativ befestigt werden. -
Seite 35: Spezifikationen
• Selbstnivellierend mit Warnung, wenn es außerhalb des Bereichs ist. • Mechanische Sperre des Pendels • Funktion zur Anzeige von geneigten Ebenen • In rot und grün verfügbar SPEZIFIKATIONEN Modell Limit 1000-R Limit 1000-G Selbstnivellierungsbereich ±3° ±3° Genauigkeit ±3 mm / 10 m ±3 mm / 10 m... -
Seite 36: Betrieb
POSITIONEN 1. Hauptschalter 2. Austrittsöffnung für die Laserlinien 3. Funktionstaster 4. 1/4"-Gewindeanschluss 5. Batterieabdeckung Wichtiger Hinweis: Vor der Verwendung ist die Genauigkeit zu überprüfen. BETRIEB Ein- und Ausschalten (ON/OFF) 1.1 Schalten Sie das Gerät ein, indem Sie den Hauptschalter (Pos. 1) in die Stellung ON schalten. - Seite 37 Hinweis: Wenn die Linie im Normalbetrieb anfängt zu blinken, befindet sich das Pendel außerhalb des Selbstnivellierungsbereichs. Geneigte Ebenen 2.1 Wenn das Gerät entsprechend Kapitel 1.1 eingeschaltet ist, drücken Sie den Funktionstaster (Pos. 3) einmal, damit das Gerät in den Batteriesparmodus geht und die Linien ausgeschaltet werden.
- Seite 38 4. Prüfung der Genauigkeit der horizontalen Laserlinie 4.1 Suchen Sie sich zwei Wände, die einen Abstand von 5 m haben. 4.2 Setzen Sie den Laser auf ein Stativ und stellen Sie es in die Mitte (2,5 Meter) zwischen die beiden Wände. 4.3 Schalten Sie die Laserlinien ein und richten Sie das Laserkreuz auf den an Wand A mit a1 gekennzeichneten Punkt aus.
- Seite 39 Prüfung der Genauigkeit der vertikalen Laserlinie 5.1 Stellen Sie den Laser 3 m vor einer 3 m hohen Wand auf. 5.2 Schalten Sie die Laserlinien ein und markieren Sie auf der Wand den Punkt A. Beachten Sie bitte, dass der Abstand von Punkt A zum Boden 3 m betragen muss.
