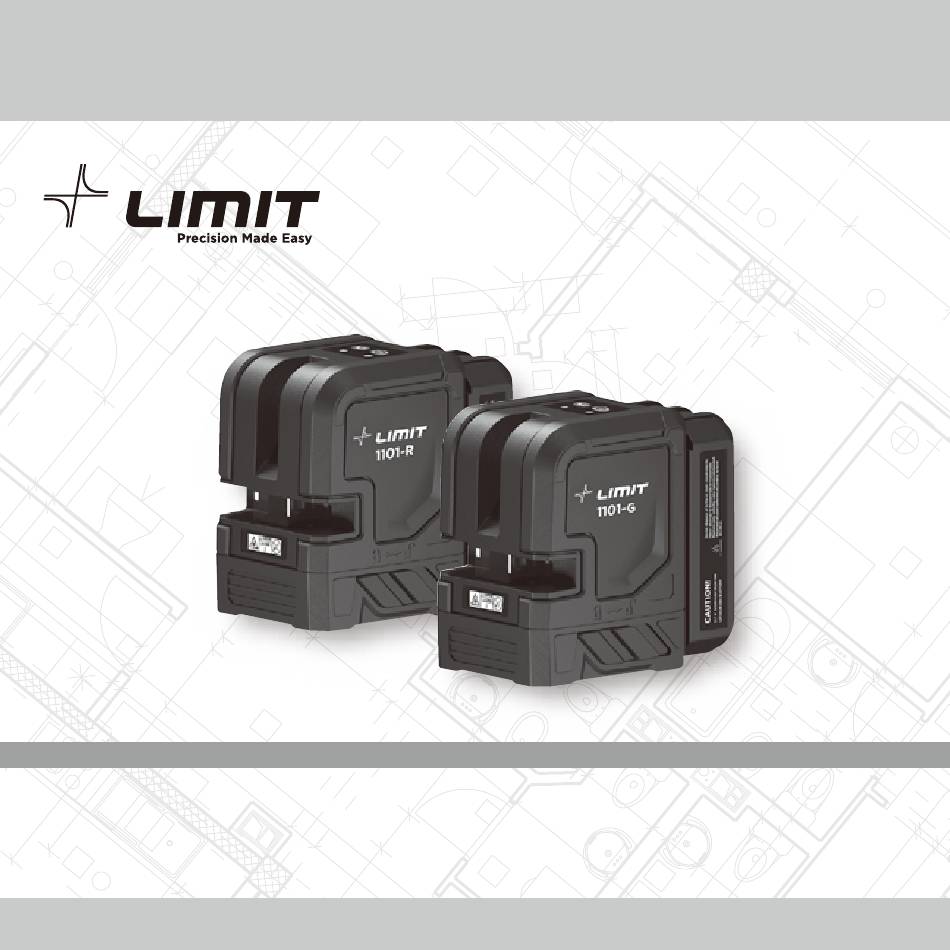

- Seite 1 OPERATING MANUAL Cross Line Laser Limit 1101-R / Limit 1101-G...
-
Seite 36: Übersicht
ÜBERSICHT Ein gut sichtbarer roter oder grüner Kreuzlinienlaser mit einer horizontalen Linie und einer vertikalen Linie, die 125° bis zur Decke verläuft. Die Linien können einzeln oder gemeinsam eingeschaltet werden. Die Selbstnivellierung kann getrennt werden, um eine schiefe Ebene zu zeigen. Der Impulsmodus kann aktiviert werden, um die Verwendung eines Laserliniendetektors zu ermöglichen. -
Seite 37: Spezifikationen
SPEZIFIKATIONEN Modellnr. 1101-R 1101-G Wellenlänge 635 ± 5 nm 520 ± 10 nm Bis zu 20 m (Radius) oder bis zu 50 m Bis zu 30 m (Radius) oder bis zu 50 m Arbeitsabstand (Radius) mit Detektor (Radius) mit Detektor Selbstnivellierender Bereich 3°... - Seite 38 STANDARD-KIT 1101-R/G: Hauptgerät, magnetische Wandhalterung, Zieltafel, Handbuch, Akku, Ladegerät und USB-Kabel, Schutztasche. Optionales Zubehör: Laserdetektor, Klemme, 5/8“-Stativadapter, verschiedene Stative, Laserbrille. BEDIENUNGSANLEITUNG 1. Sperrschalter Schieben Sie den Schalter wie in Abbildung 3 gezeigt nach rechts. Der Laser schaltet von OFF (LOCK) ON (UNLOCK).
- Seite 39 2.6 Während eine Laserlinie eingeschaltet ist, können Sie den Sperrschalter in die Position OFF(LOCK) schieben. Das Pendel wird nun arretiert. 3. Manueller modus 3.1 Wenn sich der Sperrschalter in der Position OFF (LOCK) befindet, drücken Sie auf , um den manuellen Modus zu aktivieren, der es dem Lasergerät ermöglicht, starre, nicht nivellierte Laserstrahlen in jede Richtung zu projizieren.
- Seite 40 6. Prüfung der Genauigkeit der horizontalen Laserlinie 6.1 Suchen Sie sich zwei Wände, die einen Abstand von 5 m haben. 6.2 Setzen Sie den Laser auf ein Stativ und stellen Sie es in die Mitte (2,5 Meter) zwischen die beiden Wände. 6.3 Schieben Sie den Sperrschalter in die Position „UNLOCK“...
- Seite 41 7. Prüfung der Genauigkeit der vertikalen Laserlinie 7.1 Stellen Sie den Laser 3 m vor einer 3 m hohen Wand auf. 7.2 Schieben Sie den Sperrschalter in die Position „UNLOCK“ (siehe SPERRSCHALTER). 7.3 Schalten Sie die Laserlinien ein und markieren Sie auf der Wand den Punkt A. Beachten Sie bitte, dass der Abstand von Punkt A zum Boden 3 m betragen muss.
- Seite 96 +46 322-60 60 00 info@limit.se limit-tools.com...
