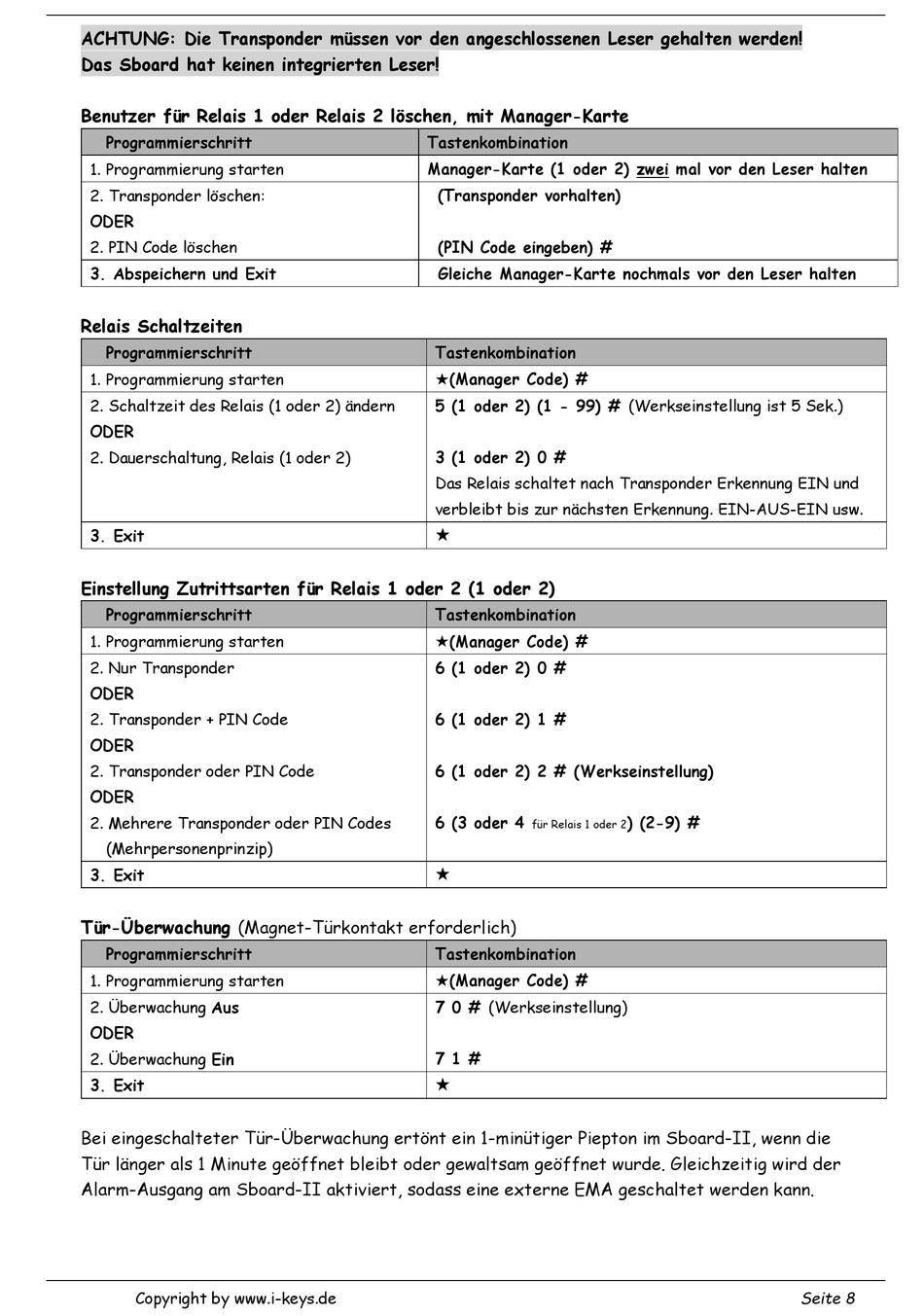

ACHTUNG: Die Transponder müssen vor den angeschlossenen Leser gehalten werden!
Das Sboard hat keinen integrierten Leser!
Benutzer für Relais 1 oder Relais 2 löschen, mit Manager-Karte
Programmierschritt
1. Programmierung starten
2. Transponder löschen:
ODER
2. PIN Code löschen
3. Abspeichern und Exit
Relais Schaltzeiten
Programmierschritt
1. Programmierung starten
2. Schaltzeit des Relais (1 oder 2) ändern
ODER
2. Dauerschaltung, Relais (1 oder 2)
3. Exit
Einstellung Zutrittsarten für Relais 1 oder 2 (1 oder 2)
Programmierschritt
1. Programmierung starten
2. Nur Transponder
ODER
2. Transponder + PIN Code
ODER
2. Transponder oder PIN Code
ODER
2. Mehrere Transponder oder PIN Codes
(Mehrpersonenprinzip)
3. Exit
Tür-Überwachung (Magnet-Türkontakt erforderlich)
Programmierschritt
1. Programmierung starten
2. Überwachung Aus
ODER
2. Überwachung Ein
3. Exit
Bei eingeschalteter Tür-Überwachung ertönt ein 1-minütiger Piepton im Sboard-II, wenn die
Tür länger als 1 Minute geöffnet bleibt oder gewaltsam geöffnet wurde. Gleichzeitig wird der
Alarm-Ausgang am Sboard-II aktiviert, sodass eine externe EMA geschaltet werden kann.
Copyright by www.i-keys.de
Tastenkombination
Manager-Karte (1 oder 2) zwei mal vor den Leser halten
(Transponder vorhalten)
(PIN Code eingeben) #
Gleiche Manager-Karte nochmals vor den Leser halten
Tastenkombination
(Manager Code) #
5 (1 oder 2) (1 - 99) # (Werkseinstellung ist 5 Sek.)
3 (1 oder 2) 0 #
Das Relais schaltet nach Transponder Erkennung EIN und
verbleibt bis zur nächsten Erkennung. EIN-AUS-EIN usw.
Tastenkombination
(Manager Code) #
6 (1 oder 2) 0 #
6 (1 oder 2) 1 #
6 (1 oder 2) 2 # (Werkseinstellung)
6 (3 oder 4
für Relais 1 oder 2
Tastenkombination
(Manager Code) #
7 0 # (Werkseinstellung)
7 1 #
) (2-9) #
Seite 8
