Verdrahtung

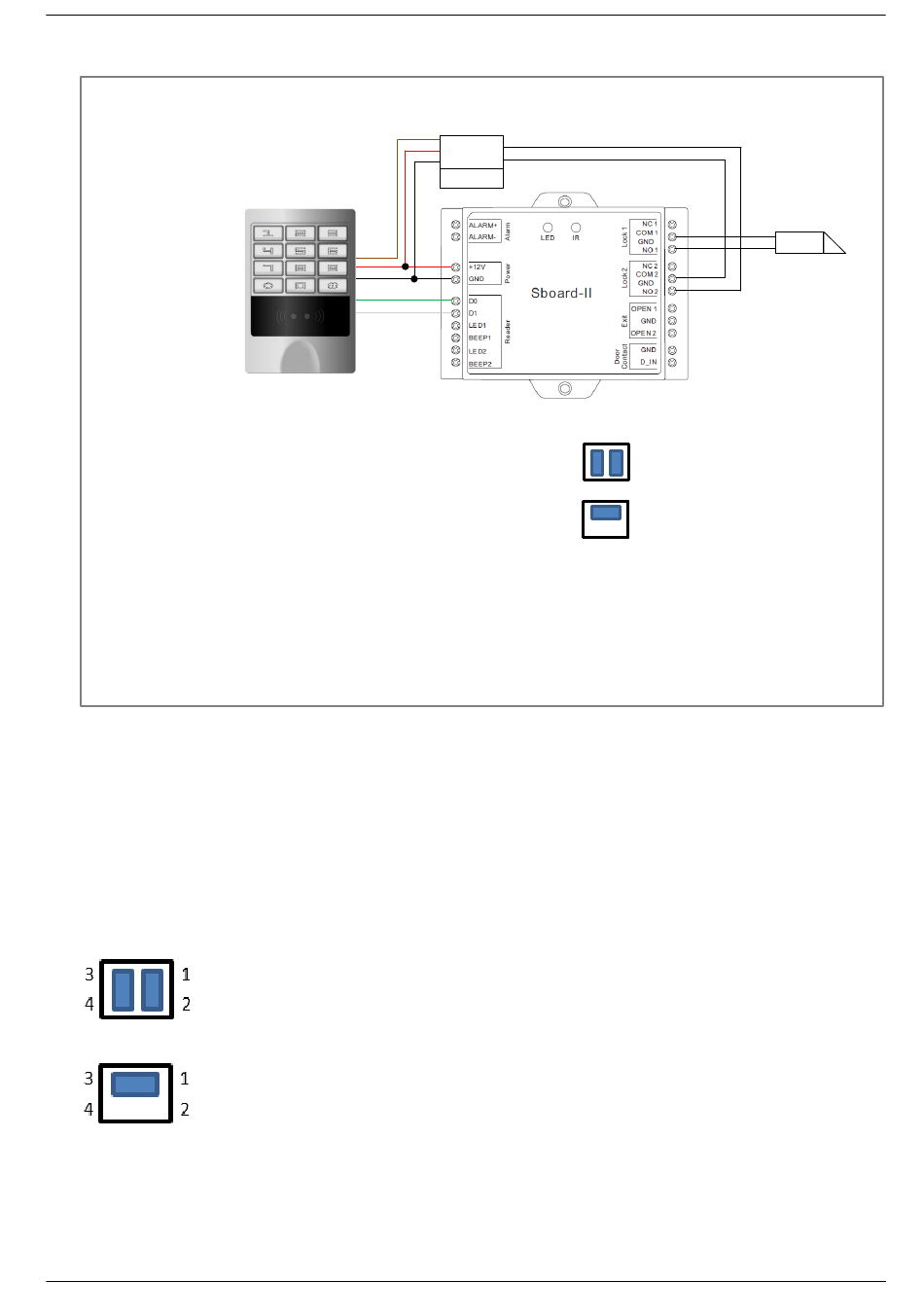

Scharf-/Unscharfschaltung EMA, 12V DC, Türöffner direkt versorgt
Jumperstellung für direkten Spannungsausgang - R1
Um das das sTouch/sKey Mifare als reines Lesegerät nutzen zu können, müssen Sie über die Geräte-Tastatur folgende
Tasten-Kombination eingeben:
Um das Sboard-II zur Dauerschaltung einer Alarmanlage nutzen zu können, müssen Sie über die IR-Fernbedienung folgende
Tasten-Kombination eingeben:
Der abgebildete Leser ist das Model sKey, es handelt sich dabei um einen 125khz RFID Leser mit PIN-
Code Tastatur. An das Sboard können aber alle Leser mit Wiegand 26-37bit Datenausgang, wie z.B.
RFID Leser aller Frequenzen und Protokolle, PIN-Code Tastaturen, Fingerprint Lesegeräte,
Biometrische Leser, etc. verwendet werden.
Relaiseinstellung (Steckbrücken auf der Platine, J1=Relais 1, J2=Relais 2)
Direkter Spannungsausgang am Relaisausgang (gespeist vom Netzteil)
Potentialfreier Relaisausgang (Beschaltung durch individuelles Netzteil
Achtung ! Vor Inbetriebnahme unbedingt die richtige Einstellung der
Steckbrücken vornehmen. Es herrscht Kurzschluss-Gefahr.
Copyright by www.i-keys.de
EMA
LED-Anzeige grün
12V DC
Jumperstellung für potentialfreies Relais - R2
* (Manager Code) # 710 # ** Der (Manager Code) ist werkseitig auf 888888 eingestellt.
* (Master Code) # 520 # * Der (Master Code) ist werkseitig auf 123456 eingestellt.
Scharfschaltung
1
4
2
3
4
1
2
3
El. Türöffner
)
Seite 4
