Inhaltszusammenfassung für i-KEYS Sboard-II

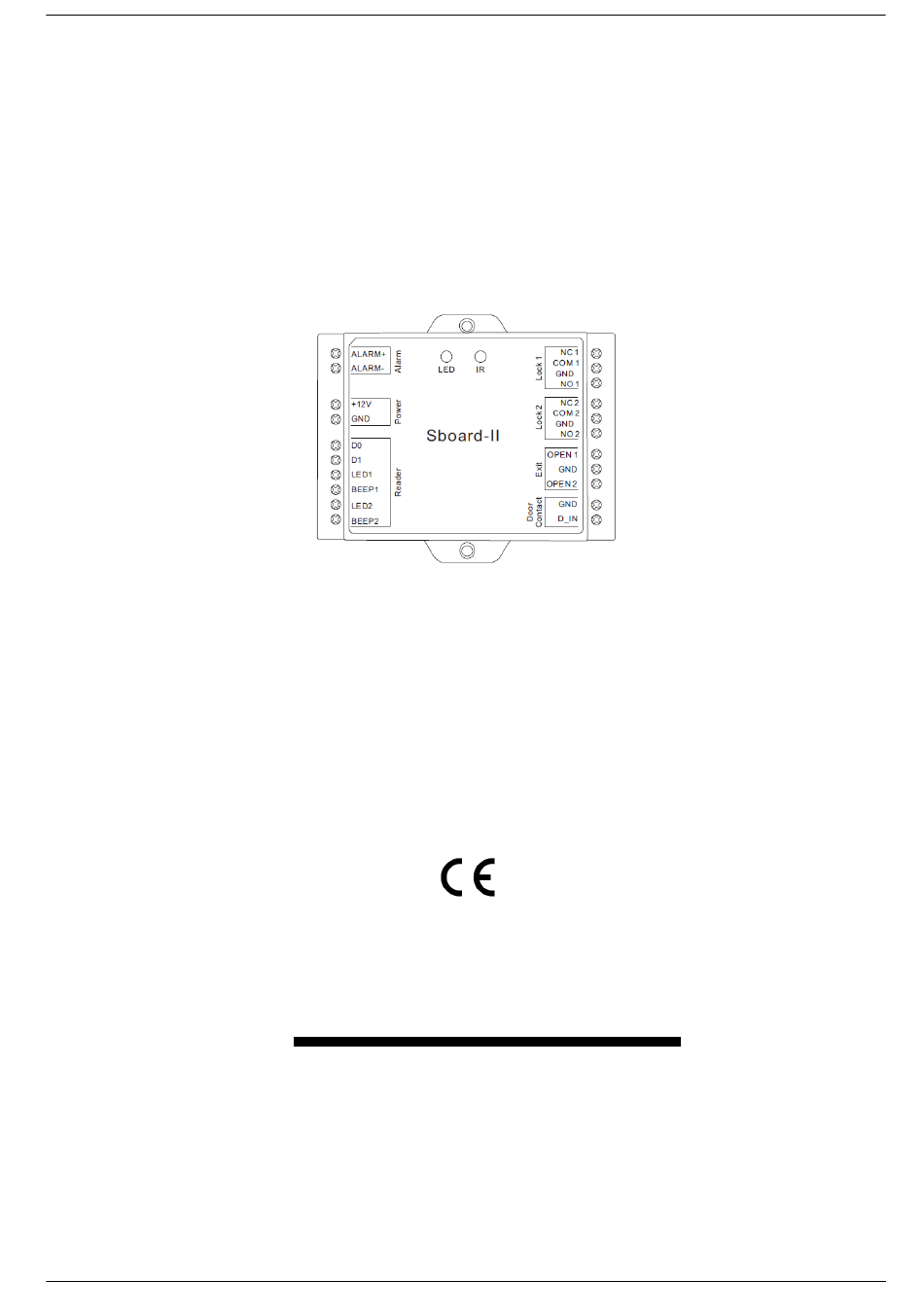

- Seite 1 Sboard-II 2-Relais-Controller Bedienungsanleitung Copyright by www.i-keys.de Seite 1...
- Seite 2 Funktionen Das Sboard-II ist ein Türcontroller, der über eine Wiegand 26-37 bit Schnittstelle verfügt. Das Sboard-II wird mit einer Fernbedienung konfiguriert und kann 2100 Personen verwalten. Die gespeicherten Daten können auf weitere Sboards-II übertragen werden. 2 Relais Puls-Schaltung, Dauerschaltung 2100 Personen Zutrittsarten: RFID Transponder;...

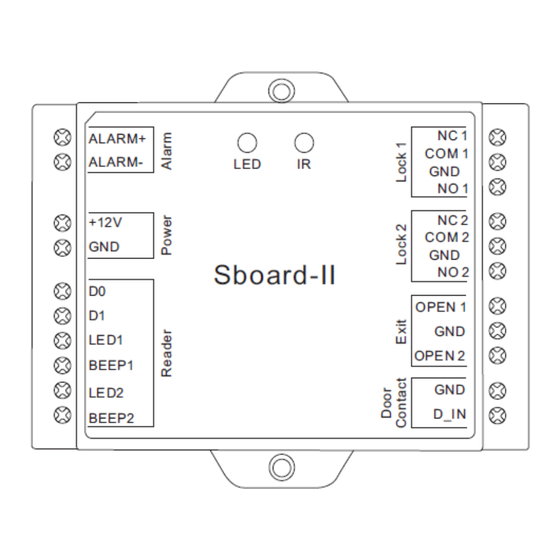

- Seite 3 Verbindung zu einem Draht v. Türöffn.-Taster 2 Minus-Pol des Tür-Kontaktes D_IN Tür-Kontakt Sound und LED Signale Vorgang Signalton Standby Rot hell Umschaltung Programmiermodus Im Programmiermodus Orange hell Fehler Programmiermodus beenden Rot hell Relaisschaltung 1 Grün hell Relaisschaltung 2 Blau hell Copyright by www.i-keys.de Seite 3...
- Seite 4 Tasten-Kombination eingeben: * (Manager Code) # 710 # ** Der (Manager Code) ist werkseitig auf 888888 eingestellt. Um das Sboard-II zur Dauerschaltung einer Alarmanlage nutzen zu können, müssen Sie über die IR-Fernbedienung folgende Tasten-Kombination eingeben: * (Master Code) # 520 # * Der (Master Code) ist werkseitig auf 123456 eingestellt.
-
Seite 5: Programmierung
Bestätigungston sind diese nun eingelernt und die LED leuchtet dauerhaft rot. Falls Sie keine Manager- Karten einlernen wollen, verbinden Sie bitte „OPEN 1“ und „GND“ (links) für 10 Sekunden. Das Sboard-II wird auf Werkseinstellung zurückgesetzt, alle gespeicherten Personendaten bleiben erhalten. - Seite 6 Die Abspeicherung kann bis zu 3 Minuten Stückzahl = Die Anzahl der Transponder die eingelernt dauern. werden sollen 3. Programmierung verlassen ACHTUNG: Die Transponder müssen vor den angeschlossenen Wandleser gehalten werden! Das Sboard-II hat keinen integrierten Leser! Copyright by www.i-keys.de Seite 6...
- Seite 7 Die Benutzer ID kann jede Nummer zwischen 0 und 999 sein 3. Exit Personen-ID in der F2-2 Konfigurationssoftware muss zwischen 10 000 – 65 535 festgelegt werden. Jeder Fingerabdruck muss erst im F2-2 eingelernt werden, dann erst im Sboard-II. Benutzer für Relais 1 löschen, mit der Fernbedienung Programmierschritt Tastenkombination (Manager Code) #...
- Seite 8 7 1 # 3. Exit Bei eingeschalteter Tür-Überwachung ertönt ein 1-minütiger Piepton im Sboard-II, wenn die Tür länger als 1 Minute geöffnet bleibt oder gewaltsam geöffnet wurde. Gleichzeitig wird der Alarm-Ausgang am Sboard-II aktiviert, sodass eine externe EMA geschaltet werden kann.
- Seite 9 (Manager Code) # 2. Transfer starten 7 9 # 3. Exit Nach erfolgreicher Übertragung leuchtet die grüne LED am Sboard-II. Tastenkombination 1. Programmierung starten (Manager Code) # 8 (26-37) # (Werkseinstellung ist 26 bit) 2. Wiegand Eingang 26 – 37 bit 3.
- Seite 10 Eingabe des PIN-Codes bei Funktion Transponder und PIN-Code (Fkt. 6 1 1 oder 6 2 1) Programmierschritt Tastenkombination (Transponder vorhalten) (alter PIN-Code) # Mit der Fernbedienung am Sboard-II (ohne (neuer PIN-Code) # (nochmal neuer PIN-Code) # * Managercode) - Der Original-PIN lautet 8888, ist aber bis zur Änderung funktionslos.
