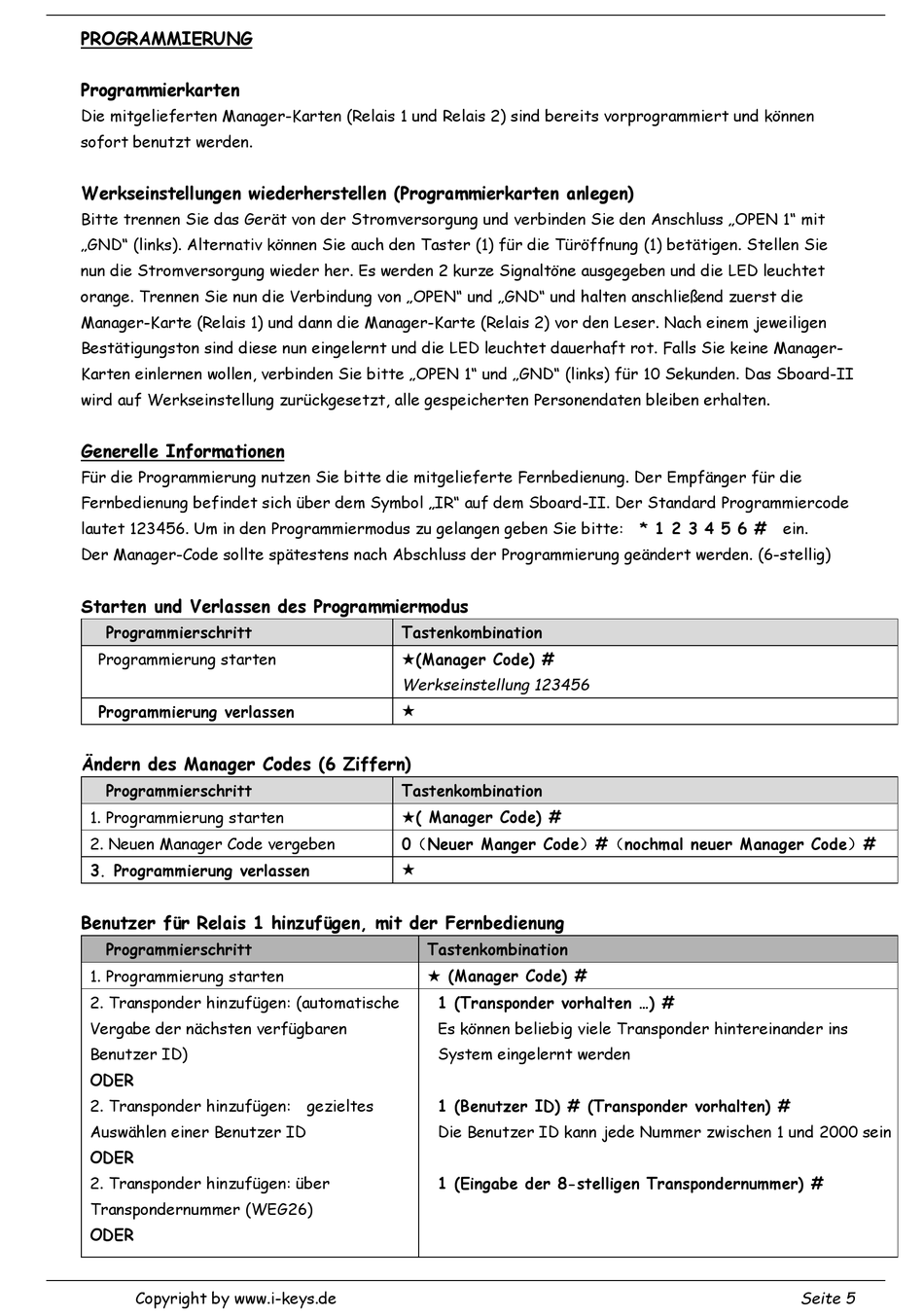

PROGRAMMIERUNG
Programmierkarten
Die mitgelieferten Manager-Karten (Relais 1 und Relais 2) sind bereits vorprogrammiert und können
sofort benutzt werden.
Werkseinstellungen wiederherstellen (Programmierkarten anlegen)
Bitte trennen Sie das Gerät von der Stromversorgung und verbinden Sie den Anschluss „OPEN 1" mit
„GND" (links). Alternativ können Sie auch den Taster (1) für die Türöffnung (1) betätigen. Stellen Sie
nun die Stromversorgung wieder her. Es werden 2 kurze Signaltöne ausgegeben und die LED leuchtet
orange. Trennen Sie nun die Verbindung von „OPEN" und „GND" und halten anschließend zuerst die
Manager-Karte (Relais 1) und dann die Manager-Karte (Relais 2) vor den Leser. Nach einem jeweiligen
Bestätigungston sind diese nun eingelernt und die LED leuchtet dauerhaft rot. Falls Sie keine Manager-
Karten einlernen wollen, verbinden Sie bitte „OPEN 1" und „GND" (links) für 10 Sekunden. Das Sboard-II
wird auf Werkseinstellung zurückgesetzt, alle gespeicherten Personendaten bleiben erhalten.
Generelle Informationen
Für die Programmierung nutzen Sie bitte die mitgelieferte Fernbedienung. Der Empfänger für die
Fernbedienung befindet sich über dem Symbol „IR" auf dem Sboard-II. Der Standard Programmiercode
lautet 123456. Um in den Programmiermodus zu gelangen geben Sie bitte: * 1 2 3 4 5 6 # ein.
Der Manager-Code sollte spätestens nach Abschluss der Programmierung geändert werden. (6-stellig)
Starten und Verlassen des Programmiermodus
Programmierschritt
Programmierung starten
Programmierung verlassen
Ändern des Manager Codes (6 Ziffern)
Programmierschritt
1. Programmierung starten
2. Neuen Manager Code vergeben
3. Programmierung verlassen
Benutzer für Relais 1 hinzufügen, mit der Fernbedienung
Programmierschritt
1. Programmierung starten
2. Transponder hinzufügen: (automatische
Vergabe der nächsten verfügbaren
Benutzer ID)
ODER
2. Transponder hinzufügen: gezieltes
Auswählen einer Benutzer ID
ODER
2. Transponder hinzufügen: über
Transpondernummer (WEG26)
ODER
Copyright by www.i-keys.de
Tastenkombination
(Manager Code) #
Werkseinstellung 123456
Tastenkombination
( Manager Code) #
0（Neuer Manger Code）#（nochmal neuer Manager Code）#
Tastenkombination
(Manager Code) #
1 (Transponder vorhalten ...) #
Es können beliebig viele Transponder hintereinander ins
System eingelernt werden
1 (Benutzer ID) # (Transponder vorhalten) #
Die Benutzer ID kann jede Nummer zwischen 1 und 2000 sein
1 (Eingabe der 8-stelligen Transpondernummer) #
Seite 5
