Nibe F370 Benutzerhandbuch

Abluftwärmepumpe
Vorschau ausblenden Andere Handbücher für F370:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

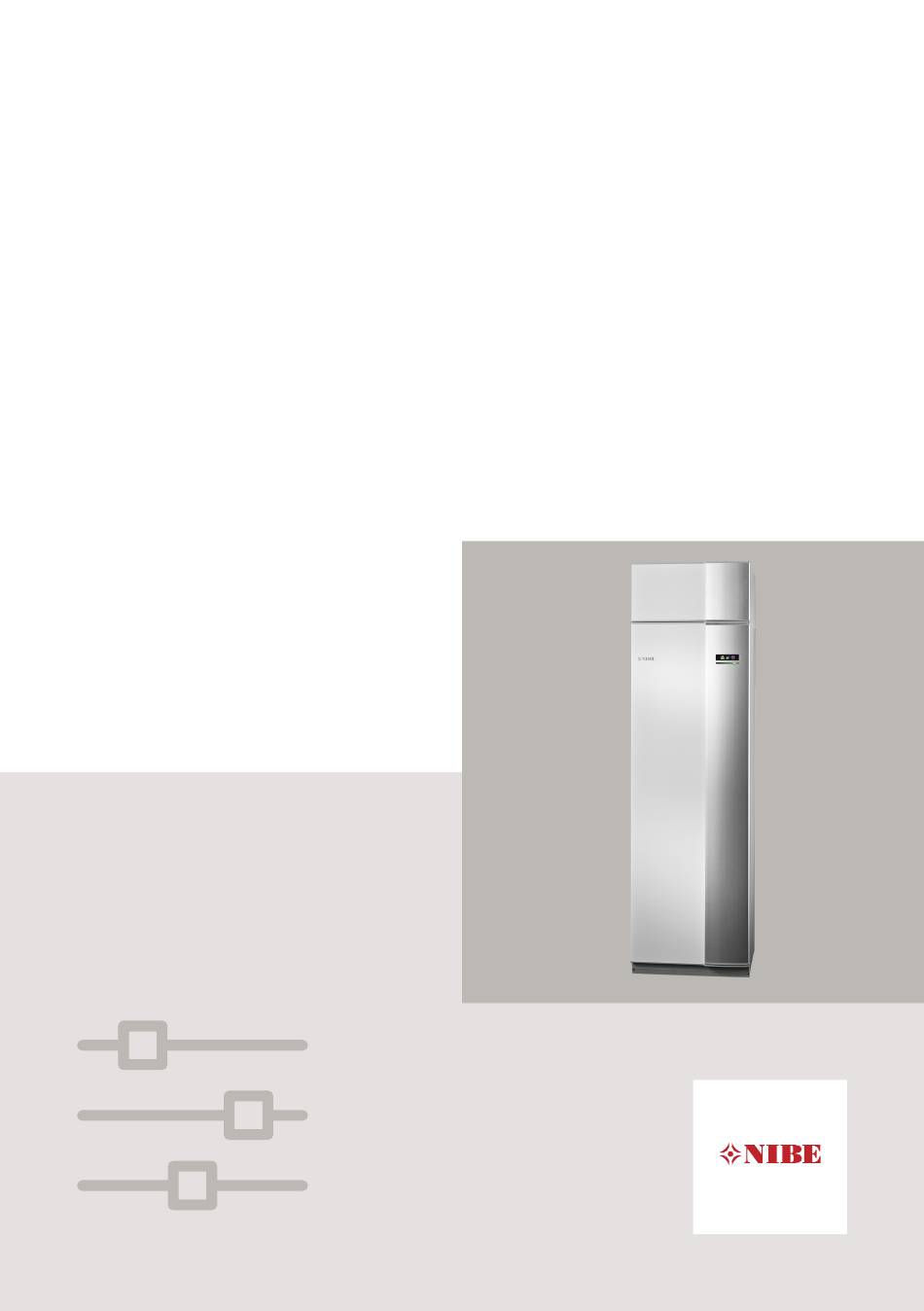

UHB DE 2036-1
631081
Abluftwärmepumpe
NIBE F370
BENUTZERHANDBUCH
Emaille
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe F370

Inhaltszusammenfassung für Nibe F370

  • Seite 1 UHB DE 2036-1 BENUTZERHANDBUCH 631081 Abluftwärmepumpe NIBE F370 Emaille...

  • Seite 2: Navigation

    Schnellanleitung Navigation OK-Taste (Bestätigung/Auswahl) Zurück-Taste (Zurück/Abbrechen/Beenden) Wählrad (Bewegen/Erhöhen/Verringern) Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vor- nehmen, erfahren Sie auf Seite Innenraumklima einstellen RAUMKLIMA BRAUCHWASSER WÄRMEPUMPE INFO Um den Einstellungsmodus für die Innentemperatur aufzurufen, drücken Sie zweimal die OK-Taste, wenn Sie sich in der Ausgangsstellung im Hauptmenü...

  • Seite 3: Inhaltsverzeichnis

    Symbole Seriennummer F370 – Eine ausgezeichnete Wahl 2 Wärmepumpe – das Herzstück des Hauses Funktion der Wärmepumpe Kontakt mit F370 Wartung von F370 3 F370 – zu Ihren Diensten Innenraumklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Wärmepumpe anpassen 4 Komfortstörung Info-Menü...

  • Seite 4: Wichtige Informationen

    Vent.g. Abluft (normal Solarzellen NIBE Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im beiliegenden Installateurhandbuch sowie gemäß den geltenden Regeln ausgeführt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen NIBE F370...

  • Seite 5: Sicherheitsinformationen

    Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden. Technische Änderungen vorbehalten! ©NIBE 2020. Starten Sie F370 nicht, wenn die Gefahr besteht, dass das Wasser im System gefroren ist. Aus dem Sicherheitsventil kann Wasser tropfen. Vom Si- cherheitsventil verläuft ein werksseitig montiertes Über- laufrohr zu einem Überlaufbehälter.

  • Seite 6: Symbole

    Produkt erleichtern. Seriennummer Die Seriennummer ist rechts unten an der Frontabdeckung, im Infomenü (Menü 3.1) und auf dem Typenschild angegeben. Seriennummer ACHTUNG! Die Seriennummer des Produkts (14 Stellen) benötigen Sie im Service- und Supportfall. Kapitel 1 | Wichtige Informationen NIBE F370...

  • Seite 7: F370 - Eine Ausgezeichnete Wahl

    F370 – Eine ausgezeichnete Wahl Die Wärmepumpe F370 wurde entwickelt, damit Sie Ihr Haus mit maxi- maler Effizienz kostengünstig und umweltfreundlich beheizen können. Dank integriertem Brauchwasserspeicher, Elektroheizpatrone, Umwälz- pumpe und Regelgerät wird eine zuverlässige und wirtschaftliche Wär- meerzeugung gewährleistet. Die Wärmepumpe kann an ein beliebiges Niedrigtemperatur-Wärmever- teilungssystem wie Heizkörper, Konvektoren oder Fußbodenheizungen...

  • Seite 8: Wärmepumpe - Das Herzstück Des Hauses

    2 Wärmepumpe – das Herzstück des Hauses 22 °C 0 °C 5 °C 0 °C Verdampfer Verdichter Expansionsventil Kondensator 80 °C 55 °C 45 °C Ventilationsluft Rumsluft Kältemittel Köldmedium Heizungsmedium Värmebärare Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F370...

  • Seite 9: Funktion Der Wärmepumpe

    Der integrierte Brauchwasserspeicher der Wärmepumpe befindet sich im Heizteil. Das Heizungsmedium erwärmt das Brauchwasser. Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. NIBE F370 Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 10: Kontakt Mit F370

    Kontakt mit F370 EXTERNE INFORMATIONEN Wenn die Tür an der Wärmepumpe geschlossen ist, können Sie Informa- tionen über ein Informationsfenster und eine Statuslampe abrufen. Informationsfenster Statuslampe Informationsfenster Im Informationsfenster erscheint der Teil des Displays, der am Bedienfeld angezeigt wird (hinter der Wärmepumpentür). Das Informationsfenster kann unterschiedliche Informationen ausgeben, z.B.

  • Seite 11: Bedienfeld

    F370 USB-Anschluss Hinter der Wärmepumpentür befindet sich ein Bedienfeld, das zur Kommunikation mit F370 verwendet wird. Das sind Sie: • dient zum Ein- und Ausschalten oder versetzt die Wärmepumpe in den Notbetrieb. • Raumklima und Brauchwasser, sowie Einstellungen der Wärmepumpe an Ihre Wünsche einstellen.

  • Seite 12: Zurück-Taste

    Fehler aufgetreten ist. In diesem Modus wird der Verdichter abgeschaltet und die Heizpatrone aktiviert. Das Wärmepumpendis- play ist ausgeschaltet und die Statuslampe leuchtet gelb. Da die Heizungsregelung außer Betrieb ist, muss manuell gemischt werden (siehe Seite 26). Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F370...

  • Seite 13: Usb-Anschluss

    Produktbezeichnung verborgen. Der USB-Anschluss wird für eine Softwareaktualisierung genutzt. Rufen Sie nibeuplink.com auf und klicken Sie auf die Registerkarte „Software“, um die aktuelle Software für die Anlage herunterzula- den. NIBE F370 Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 14: Menüstruktur

    INFO Menü 3 Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite WÄRMEPUMPE Menü 4 Einstellung von Uhrzeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Seite Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F370...

  • Seite 15: Symbole Auf Dem Display

    Luxusmodus für Brauchwasser aktiviert ist. Dieses Symbol zeigt an, ob „Urlaubseinstellung“ in Menü 4.7 aktiv ist. Dieses Symbol zeigt an, ob eine Verbindung zwischen F370 und NIBE Uplink besteht. Dieses Symbol zeigt die aktuelle Ventilatorgeschwindigkeit an, wenn diese von der Normalgeschwindigkeit abweicht.

  • Seite 16: Steuerung

    Markieren aus und drücken auf die OK-Taste. Daraufhin wird ein neues Fenster mit Untermenüs geöffnet. Wählen Sie eines der Untermenüs durch Markieren aus und drücken Sie die OK-Taste. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F370...

  • Seite 17: Alternative Wählen

    Markieren Sie die gewünschten Optionen. Eine Option ist vor- gewählt (weiß). Drücken Sie die OK-Taste, um die gewählte Option zu bestäti- gen. Diese wird daraufhin mit einem grünen Häkchen markiert. NIBE F370 Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 18: Wert Einstellen

    Sie das Wählrad nach links, um den Wert zu ver- ringern. Drücken Sie die OK-Taste, um den eingestellten Wert zu be- stätigen. Drücken Sie die Zurück-Taste, um die Änderungen zu verwerfen und den Ausgangswert aufzurufen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F370...

  • Seite 19: Verwendung Der Virtuellen Tastatur

    Sie die Zurück-Taste. Wenn für ein Menü nur ein Zeichensatz verfügbar ist, erscheint die Tastatur direkt. Nach erfolgter Eingabe markieren Sie „OK“ und drücken Sie die OK- Taste. NIBE F370 Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 20: Zwischen Seiten Blättern

    So rufen Sie den Hilfetext auf: Markieren Sie das Hilfesymbol per Wählrad. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F370...

  • Seite 21: Wartung Von F370

    Wartung von F370 REGELMÄßIGE KONTROLLEN Die Wärmepumpe erfordert nach der Inbetriebnahme nur einen geringen Wartungsaufwand durch den Benutzer. Es wird jedoch empfohlen, die Anlage in regelmäßigen Abständen zu kontrollieren. Bei einer Störung erscheint eine entsprechende Meldung in Form ver- schiedener Alarmtexte auf dem Display. Siehe Alarmverwaltung auf...

  • Seite 22: Luftfilter Reinigen

    Luftfilter reinigen Die Reinigung des Luftfilters in F370 muss regelmäßig erfolgen. Das Reinigungsintervall richtet sich nach der Staubmenge in der Ventilations- luft. Ermitteln Sie testweise einen geeigneten Wert für Ihre Anlage. Auf dem Display erscheint eine Erinnerung an die Filterreinigung. Diese Erinnerung erscheint gemäß...

  • Seite 23: Druck Kontrollieren

    Filter Druck kontrollieren F370 ist mit einem Manometer ausgestattet, das den Druck im Heizkreis anzeigt. Der Druck sollte zwischen 0,5 und 1,5 Bar liegen, er schwankt jedoch bei Temperaturänderungen. Wenn der Druck oft auf 0 Bar absinkt oder auf 2,5 Bar ansteigt, sollten Sie Ihren Installateur mit einer Fehler- suche beauftragen.

  • Seite 24: Reinigung Des Überlaufbehälters

    Bodenabflüsse nicht verstopft sind. Wasser muss ungehin- dert abfließen können. Bei Bedarf ist eine Reinigung vorzunehmen. Klimatisierungssystem befüllen Wenn der Druck zu niedrig ist: Wenden Sie sich an Ihren Installateur. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F370...
  • Seite 25 Behälter entfernt werden. Demzufolge ist das System nicht zwangsläufig entlüftet, obwohl beim Öffnen des Entlüftungsventils Wasser austritt. Halten Sie daher das Entlüftungsventil für mindestens 5 s ge- öffnet. NIBE F370 Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 26: Energiespartipps

    Auch die Gebäudeventilation wirkt sich auf den Energiebedarf aus. Daher muss kurz nach der Wärmepumpeninstallation eine Ventilationseinstel- lung ausgeführt werden. Bei der Ventilationseinstellung stellt ein Lüf- tungstechniker die Abluftventile des Hauses und den Ventilator in F370 gemäß den projektierten Werten für das Gebäude ein. Beachten Sie ebenfalls Folgendes: •...
  • Seite 27 Volumenstrom im Klimatisierungssystem verlangsamen, wodurch F370 mit höheren Temperaturen arbeitet. Dies wiederum kann zu er- höhtem Energieverbrauch führen. • Während der Einstellzeit (Winter) müssen sämtliche Thermostatventile vollständig geöffnet sein. Anschließend wird die Wärmeeinstellung der Wärmepumpe vorgenommen, damit in den meisten Räumen un- abhängig von der Außenlufttemperatur die richtige Innenraumtempe-...
  • Seite 28 Staubsauger (Betrieb: 2 h/Woche) 1000 Standheizung (Betrieb: 1 h/Tag, 4 Monate pro Jahr) Standheizung (Betrieb: 1 h/Tag, 4 Monate pro Jahr) Bei diesen Angaben handelt es sich um ungefähre Beispielwerte. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F370...

  • Seite 29: Stromzähler

    über dem zukünftigen Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelverschiebung der Heizkurve und Thermostatventile in der Woh- nung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. NIBE F370 Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 30: F370 - Zu Ihren Diensten

    Steuerung aktiv ist (wobei die Urlaubsfunktion Vorrang besitzt). "aktiv" wird angezeigt, wenn eine zeitliche Steuerungsoption aktiv ist, ansonsten erscheint "aus". erweitert Einstellung der Heizkurve, Anpassung mit externem Anschluss, Minimalwert für Vorlauftemperatur, Raumfühler und Nachtkühlungsfunk- tion. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...

  • Seite 31: Temperatureinstellung (Ohne Aktivierten Raumfühler)

    Gebäudes. Normalerweise genügt eine Stufe. In bestimmten Fällen können jedoch mehrere Stufen erforderlich sein. Stellen Sie den gewünschten Wert ein. Der neue Wert erscheint rechts neben dem Symbol auf dem Display. NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...
  • Seite 32 Einstellbereich: normal und Geschw. Werkseinstellung: normal normal(50%) Geschw. 1 (0%) Geschw. 2 (40%) Geschw. 3 (80%) Geschw. 4 (100%) Hier können Sie die Ventilation in der Wohnung vorübergehend erhöhen oder verringern. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...

  • Seite 33: Zeitliche Steuerung

    Zeitperiode eingestellt. Ohne aktivierten Raumfühler wird die gewünschte Ände- rung (der Einstellung in Menü 1.1) angepasst. Um die Raumtemperatur um ein Grad zu ändern, genügt normalerweise eine Stufe. In bestimmten Fällen können jedoch mehrere Stufen erforderlich sein. NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...
  • Seite 34 Zeiten werden bei einer Deaktivierung nicht geändert. System: Hier legen Sie fest, für welches Klimatisierungssystem das aktuelle Zeitprogramm gilt. Diese Option erscheint nur, wenn mehr als ein Klimatisie- rungssystem vorhanden ist. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...
  • Seite 35 VENTILATION Menü 1.3.3 Hier können Sie zeitlich steuern, inwiefern die Ventilation in der Wohnung ange- hoben oder gesenkt werden soll. Dabei lassen sich maximal zwei verschiedene Zeitperioden pro Tag festlegen. NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...
  • Seite 36 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...
  • Seite 37 Festlegung der Ventilatorrückstellzeit bei einer vorüber- gehenden Änderung der Ventilationsgeschwindigkeit. eigene Kurve Eigene Heizkurve einstellen. Punktverschieb. Einstellung der Parallelverschiebung der Heizkurve bei einer bestimmten Außentemperatur. Nachtabsenkung Einstellung der Nachtkühlungsfunktion. HEIZKURVE Menü 1.9.1 NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...
  • Seite 38 Bei einer Fußbodenheizung muss normalerweise max. Vorlauftemp. im Bereich 35-45 °C liegen. Wenden Sie sich an Ihren Installateur/Fußbodenlieferanten, um Aus- kunft über die maximal zulässige Temperatur des Fußbodens zu erhal- ten. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...

  • Seite 39: Externe Justierung

    Wenn ein Raumfühler installiert und aktiviert ist, wird die gewünschte Raumtemperatur (°C) eingestellt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstellung für jedes System separat vorgenommen werden. NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...

  • Seite 40: Raumfühlereinstellungen

    Klimatisierungsystem 4 °C Hier stellen Sie die minimale Vorlauftemperatur des Klimatisierungssystem ein. Dementsprechend berechnet das F370 niemals eine Temperatur, die unter dem eingestellten Wert liegt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstellung für jedes System vorgenommen werden.

  • Seite 41: Ventilatorrückstellzeit

    Hier wählen Sie die Rückstellzeit für eine vorübergehende Änderung (Geschw. 1-4) der Ventilationsgeschwindigkeit in Menü 1.2 aus. Als Rückstellzeit gilt die erforderliche Zeit, in der die Ventilationsgeschwindigkeit wieder zum normalen Wert zurückkehrt. EIGENE KURVE Menü 1.9.7 NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...

  • Seite 42: Außentemperaturpunkt

    Die Heizkurve wird betätigt bei ± 5°C von der Einstellung Außentemperaturpunkt. Achten Sie darauf, dass die richtige Heizkurve gewählt ist, damit eine als gleichmäßig empfundene Raumtemperatur sichergestellt werden kann. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...

  • Seite 43: Nachtabsenkung

    Geschwindigkeit 4, bis eine der Bedingungen nicht weiter erfüllt ist. ACHTUNG! Die Nachtkühlungsfunktion kann nur aktiviert werden, wenn die Behei- zung deaktiviert ist. Dies wird in Menü 4.2 vorgenommen. NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...

  • Seite 44: Brauchwasserkapazität Einstellen

    Urlaubseinstellung und Zeitprogramm gleichzeitig aktiv sind (Urlaubseinstellung hat dabei Vorrang). "aktiv" erscheint, wenn ein Teil des Zeitprogramms aktiv ist. Ansonsten wird "aus" angezeigt. erweitert Einstellung einer periodischen Erhöhung der Brauchwasser- temperatur. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...
  • Seite 45 Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Bestäti- gung erfolgt per OK-Taste. Rechts erscheint die verbleibende Zeit für die gewählte Einstellung. Nach Ablauf der Zeit kehrt F370 zu dem Modus zurück, der in Menü 2.2. einge- stellt ist. Wählen Sie "aus" aus, um vorüb.
  • Seite 46 Zeitperiode: Hier werden Start- und Stoppzeit für den gewählten Tag des Zeitpro- gramms festgelegt. Anpassung: Hier legen Sie fest, welcher Brauchwasserkomfort während des aktivierten Zeitprogramms gelten soll. Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...

  • Seite 47: Periodische Erhöhung

    Einstellbereich: 00:00 - 23:00 Nächste period. Erhöh. Werkseinstellung: 00:00 Um die Bildung von Bakterien im Brauchwasserspeicher zu verhindern, können Verdichter und Elektroheizpatrone gemeinsam in regelmäßigen Zeitabständen die Brauchwassertemperatur kurzzeitig erhöhen. NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...
  • Seite 48 Einstellungen oben. "Betriebszeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe je Betriebs- zyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwischen den Betriebszyklen inaktiv sein soll. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...

  • Seite 49: Informationen Abrufen

    Informationen zu den Betriebszeiten der Zusatzheizung an usw. Alarmprotokoll zeigt die letzten Alarme und Informationen zur Wärme- pumpe bei der Alarmauslösung an. Innentemperaturprotokoll mittlere Innentemperatur für das letzte Jahr, wochenweise. NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...

  • Seite 50: Serviceinfo

    Anzahl der Starts: Die Informationen können über mehrere Ges.betr.zeit: - davon Brauchwasser: Seiten verteilt sein. Drehen Sie das Zeitfaktor: Wählrad, um zwischen den Seiten zu - davon Brauchwasser: blättern. ZH-INFO Menü Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...
  • Seite 51 Alarm und drücken die OK- Taste. Alarmprotokoll3.4 Temperaturbegrenzeralarm (52) Außentemperatur -5.6 °C Vorlauftemp. 30.5 °C Rücklauftemp. 25.0 °C Brauchwasserbereitung 49.0 °C 6.2 °C Kond.vorlauf Betriebszeit 30 min betriebsmodus Alarminformationen. Menü NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...

  • Seite 52: Innentemperaturprotokoll

    Um nun die verschiedenen Wochen anzuzeigen, drehen Sie das Wählrad nach rechts oder links und lesen die Mitteltemperatur ab. Drücken Sie die OK- oder Zurück-Taste, um den Ablesemodus zu verlassen. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...

  • Seite 53: Wärmepumpe Anpassen

    Urlaubseinstellung eingestellt haben, diese zurzeit aber nicht aktiv ist, "aktiv" zeigt an, ob ein Teil der Urlaubseinstellung aktiv ist, sonst wird " aus" angezeigt. erweitert Einstellung des Betriebsmodus für die Wärmepumpe. NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...

  • Seite 54: In Den Zugehörigen Untermenüs Nehmen

    Überwachen Ihrer Anlage erhalten hat. Neue Verbindungszeichenfolge anfordern Um ein NIBE Uplink-Benutzerkonto mit Ihrer Anlage verbinden zu können, muss eine eindeutige Verbindungszeichenfolge angefordert werden. Markieren Sie "neue Verb.zeichenf. anfordern" und drücken Sie die OK-Taste. Die Anlage kommuniziert jetzt mit NIBE Uplink, um eine Verbindungszeichen- Kapitel 3 | F370 –...

  • Seite 55: Automatische Einstellung (Dhcp)

    "Verbindungszeichenfolge" und ist für die Dauer von 60 min gültig. Alle Benutzer trennen Markieren Sie "alle Benutzer trennen" und drücken Sie die OK-Taste. Die Anlage kommuniziert jetzt mit NIBE Uplink, um Ihre Anlage von allen per Internet verbundenen Benutzern zu trennen. HINWEIS! Nachdem alle verbundenen Benutzer getrennt wurden, kann keiner von ihnen Ihre Anlage über NIBE Uplink überwachen oder steuern,...

  • Seite 56: Proxyeinstellungen

    Tragen Sie über die virtuelle Tastatur die korrekten Angaben ein. Markieren Sie „OK“ und drücken Sie die OK-Taste. Wiederholen Sie 1-3 für "Port", "Benutzername" und "Passwort". Markieren Sie "bestätigen" und drücken Sie die OK-Taste. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...

  • Seite 57: Diese Funktion Kann Nur Bei Stromnetzen

    „+1“ erhöht. Ist ein Raumfühler installiert und aktiviert, wird stattdessen die gewünschte Raumtemperatur um 1 °C erhöht. Im Überkapazitätsmodus von „SG Ready“ wird die Parallelverschiebung der In- nentemperatur um „+2“ erhöht. Ist ein Raumfühler installiert und aktiviert, wird NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...

  • Seite 58: Strompreisübersicht

    (Elektroheizpatrone nicht zulässig) so hoch wie möglich eingestellt. In der Stellung "Überkapazität" von "SG Ready" wird das Brauchwasser auf "Luxus" gesetzt (Elektroheizpatrone zulässig). HINWEIS! Die Funktion muss in Ihrer F370 angeschlossen und aktiviert sein. SMART PRICE ADAPTION™ Menü 4.1.6 Raumtemp. beeinflussen smart price adaption 4.1.6...

  • Seite 59: Smart Homes (Zubehör Erforderlich)

    Kosteneinsparungen bei einem Stromtarif ermöglichen, der auf Stundenpreisen basiert. Die Funktion ruft die Stundenprei- se für die kommenden 24 h über NIBE Uplink ab. Daher werden eine Internet- verbindung und ein NIBE Uplink-Konto benötigt. Deaktivieren Sie „aktiviert“, um Smart price adaption™ auszuschalten.

  • Seite 60: Vorrang Für Haushaltsstrom (Eme 20)

    Werkseinstellung: aus Hier legen Sie fest, welcher Teil der Anlage (Raumtemperatur, Brauchwasser- temperatur) Ressourcen vom Solarstromüberschuss erhalten soll. Wenn die Solarzellen mehr Strom produzieren als F370 erfordert, wird die Temperatur im Gebäude angepasst und bzw. oder die Brauchwassertemperatur erhöht. In diesem Menü nehmen Sie außerdem spezifische Einstellungen für EME vor.

  • Seite 61: Funktionen

    Betriebsmodus Nur Zusatzheiz. In diesem Betriebsmodus ist der Verdichter nicht aktiv, nur die Zusatzheizung wird verwendet. ACHTUNG! Bei Auswahl von Modus "Nur Zusatzheiz." wird der Verdichter deakti- viert und die Betriebskosten steigen. NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...

  • Seite 62: Uhrzeit Und Datum

    12 h TIP! Datum Uhrzeit und Datum werden Monat automatisch eingestellt, wenn Jahr die Wärmepumpe mit NIBE Uplink verbunden wird. Für ei- ne korrekte Uhrzeit muss die Zeitzone eingestellt werden. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...

  • Seite 63: Urlaubseinstellung

    Die Urlaubseinstellung beginnt 00:00 Uhr am Startdatum und endet 23:59 Uhr am Stoppdatum. TIP! Beenden Sie die Urlaubseinstellung etwa einen Tag vor Ihrer Rückkehr, damit die Raum- und Brauchwassertemperatur auf die gewünschten Werte ansteigen können. NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...
  • Seite 64 Einstellbereich: 0-48 h Werkseinstellung: 24 h Wenn als Betriebsmodus "auto" eingestellt ist, bestimmt die Wärmepumpe ausgehend von der mittleren Außenlufttemperatur selbst, wann Start und Stopp von Zusatzheizung sowie Brauchwasserbereitung zulässig sind. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...

  • Seite 65: Hier Können Sie Alle Einstellungen Auf

    Schema: Hier wählen Sie die zu ändernde Zeitperiode aus. Zeitperiode Blockierung Konflikt Aktiviert: Hier wird das Zeitprogramm für die gewählte Periode aktiviert. Eingestellte Zeiten werden bei einer Deaktivierung nicht geändert. NIBE F370 Kapitel 3 | F370 – zu Ihren Diensten...
  • Seite 66 Stoppzeit am Tag danach. Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit eingestellt ist. ACHTUNG! Eine längerfristige Blockierung kann zu einer Beeinträchtigung des Komforts und der Wirtschaftlichkeit führen. Kapitel 3 | F370 – zu Ihren Diensten NIBE F370...

  • Seite 67: Komfortstörung

    Tipps, wie Sie das Problem beheben können. Alarm zurücks. In vielen Fällen ist die Auswahl von „Alarm zurücks.“ ausreichend, damit das Produkt in den Normalbetrieb zurückkehrt. Bei einem grünen Leuchten nach der Auswahl von „Alarm zurücks.“ liegt NIBE F370 Kapitel 4 | Komfortstörung...

  • Seite 68: Fehlersuche

    Wird die Betriebsstörung nicht auf dem Display angezeigt, kann folgender Tipp hilfreich sein: GRUNDLEGENDE MAßNAHMEN Kontrollieren Sie zunächst Folgendes: • Position des Schalters . • Gruppen- und Hauptsicherungen der Wohnung. • FI-Schutzschalter für die Wohnung. Kapitel 4 | Komfortstörung NIBE F370...

  • Seite 69: Niedrige Raumtemperatur

    • Geschlossenes oder gedrosseltes extern montiertes Brauchwasser- Zulaufventil. – Öffnen Sie das Ventil. • F370 in falschem Betriebsmodus. – Rufen Sie Menü 4.2 auf. Wenn Modus „auto“ ausgewählt ist, legen Sie einen höheren Wert für „ZH-Stopp“ in Menü 4.9.2 fest.

  • Seite 70: Hohe Raumtemperatur

    Heizkurve an. Wenn die Raumtemperatur nur bei kalten Witterungsbedingungen hoch ist, muss möglicherweise der Heizkurvenverlauf in Menü 1.9.1 (Heizkurve) nach unten justiert werden. • Der externe Kontakt zur Änderung der Raumtemperatur ist aktiviert. – Kontrollieren Sie eventuelle externe Schaltkontakte. Kapitel 4 | Komfortstörung NIBE F370...

  • Seite 71: Laute Oder Störende Ventilation

    • Externer Schaltkontakt zur Änderung der Ventilatorgeschwindigkeit aktiviert. – Kontrollieren Sie eventuelle externe Schaltkontakte. VERDICHTER STARTET NICHT • Es liegt kein Heizbedarf vor. – F370 fordert weder Heizungs- noch Brauchwasserwärme an. – Die Wärmepumpe führt eine Enteisung durch. NIBE F370 Kapitel 4 | Komfortstörung...
  • Seite 72 • Die minimale Zeit zwischen Verdichterstarts wurde nicht erreicht. – Warten Sie mindestens 30 min und kontrollieren Sie, ob der Verdich- ter gestartet ist. • Alarm ausgelöst. – Befolgen Sie die Anweisungen auf dem Display. Kapitel 4 | Komfortstörung NIBE F370...

  • Seite 73: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem Installateurhandbuch (nibe.de). NIBE F370 Kapitel 5 | Technische Daten...

  • Seite 74: Glossar

    6 Glossar ABLUFT Luft, die von den Abluftventilen in den Räumen der Wohnung kommt und zu F370 geleitet wird. ABLUFTVENTIL Ventile, oft an der Decke in der Küche/im Bad/im begehbaren Kleider- schrank, wo Luft eingesaugt und zu F370weitergeleitet wird. AUSDEHNUNGSGEFÄß...

  • Seite 75: Heizkörper

    Luft, aus der die Wärmepumpe Energie bezogen hat, und die dadurch abgekühlt wurde. Diese Luft wird aus dem Gebäude abgeführt. HEIZKÖRPER Synonym für Heizflächen. Für eine gemeinsame Nutzung mit F370 müssen sie mit Wasser gefüllt sein. HEIZKURVE Die Heizkurve bestimmt u.a. anhand der Außentemperatur, welche Wärme von der Wärmepumpe produziert werden soll.
  • Seite 76 Ventil, das warmes Wasser mit etwas kühlerem Wasser mischt. In der Wärmepumpe befindet sich ein Mischer, der Vor- und Rücklaufwasser so mischt, dass im Heizsystem die eingestellte Temperatur vorliegt. MISCHVENTIL Ventil, das kaltes Wasser mit dem Warmwasser mischt, das den Brauchwasserspeicher verlässt. Kapitel 6 | Glossar NIBE F370...

  • Seite 77: Raumtemperaturfühler

    Pumpe, die Flüssigkeit in einem Rohrsystem zirkulieren lässt. VERDAMPFER Wärmetauscher, in dem Kältemittelflüssigkeit durch Aufnahme von Wärmeenergie aus der Luft verdampft wird, wobei sich die Luft abkühlt. VERDICHTER Komprimiert (verdichtet) das gasförmige Kältemittel. Beim Komprimieren des Kältemittels steigen Druck und Temperatur. NIBE F370 Kapitel 6 | Glossar...

  • Seite 78: Vorlauftemperatur

    Energie, die für den Betrieb erforderlich ist. Ein Synonym dafür ist der COP. ZUSATZHEIZUNG Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wärmepumpe. Dabei kann es sich z.B. um eine Elektroheizpatrone, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernwärme handeln. Kapitel 6 | Glossar NIBE F370...

  • Seite 79: Sachregister

    Hilfemenü, 20 Externe Informationen, 10 Menü auswählen, 16 Informationsfenster, 10 Steuerung, 16 Statuslampe, 10 Verwendung der virtuellen Tasta- tur, 19 F370 – zu Ihren Diensten, 30 Wert einstellen, 18 Brauchwasserkapazität einstel- Zwischen Seiten blättern, 20 len, 44 NIBE F370 Sachregister...
  • Seite 80 Technische Daten, 73 Verwendung der virtuellen Tasta- tur, 19 Wählrad, 12 Wärmepumpe anpassen, 53 Wärmepumpe – das Herzstück des Hauses, 8 Wartung von F370, 21 Energiespartipps, 26 Regelmäßige Kontrollen, 21 Wert einstellen, 18 Wichtige Informationen Anlagendaten, 4 Seriennummer, 6 Zurück-Taste, 12 Zwischen Seiten blättern, 20...

  • Seite 83: Kontaktinformationen

    Tel: +7 831 419 57 06 E-mail: kuzmin@evan.ru www.nibe-evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46 (0)433 27 3000 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu.
  • Seite 84 WS name: -Gemensamt WS version: a818 (working edition) Publish date: 2020-09-07 08:07 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Pro- duktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor.
