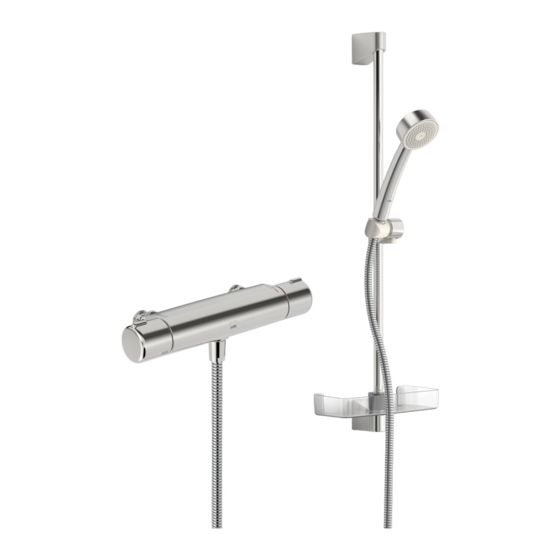

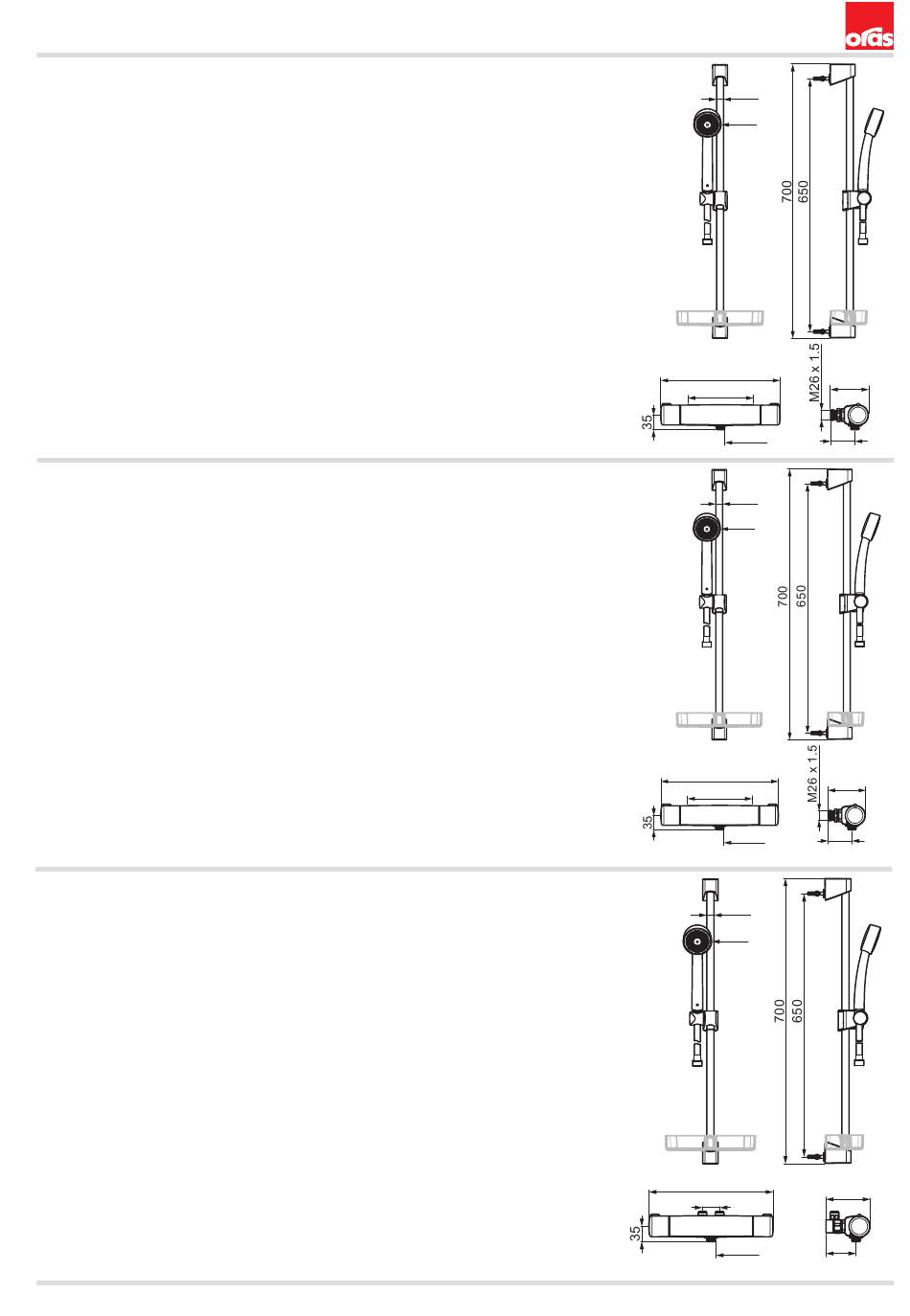

7422 (7464+530)
EN 1111
I (ISO 3822) Oras lab.
100 - 1000 kPa
0.12 l/s (300 kPa with flow controller)
max. +80°C
7427 (7464+520)
EN 1111
I (ISO 3822) Oras lab.
100 - 1000 kPa
0.28 l/s (300 kPa)
0.2 l/s (Eco-flow at 300 kPa)
155 kPa (0.2 l/s)
max. +80°C
7432 (7466+530)
EN 1111
I (ISO 3822) Oras lab.
100 - 1000 kPa
0.12 l/s (300 kPa with flow controller)
max. +80°C
ø 18
ø 70
290
91
160
58
G 1/2
ø 18
ø 70
290
91
160
58
G 1/2
ø 18
ø 70
290
104
40
71
G 1/2
13 (32)
Verwandte Anleitungen für Oras 7422
Inhaltszusammenfassung für Oras 7422
- Seite 1 7422 (7464+530) ø 18 ø 70 EN 1111 I (ISO 3822) Oras lab. 100 - 1000 kPa 0.12 l/s (300 kPa with flow controller) max. +80°C G 1/2 7427 (7464+520) ø 18 ø 70 EN 1111 I (ISO 3822) Oras lab.
- Seite 2 7424 (7466+520) ø 18 EN 1111 ø 70 I (ISO 3822) Oras lab. 100 - 1000 kPa 0.27 l/s (300 kPa) 0.19 l/s (Eco-flow at 300 kPa) 160 kPa (0.1 l/s) max. +80°C G 1/2 7495 (7461+261033+520) ø 18 EN 1111 ø...
- Seite 3 7448 (7462G+261031+520) ø 18 EN 1111 ø 70 I (ISO 3822) Oras lab. 100 - 1000 kPa 0.24 l/s (300 kPa) 0.17 l/s (Eco-flow at 300 kPa) 220 kPa (0.2 l/s) max. +80°C 150±3 G 1/2 7449 (7462G+350) ø 22 ø...
- Seite 4 7452U (7460U+530) ø 18 EN 1111 ø 70 I (ISO 3822) Oras lab. 100 - 1000 kPa 0.12 l/s (300 kPa) max. +80°C 150±15 G1/2 7429 (7460+500) ø 82 EN 1111 I (ISO 3822) Oras lab. 100 - 1000 kPa 0.12 l/s (300 kPa with flow controller)
- Seite 5 7413U (7460U+544) ø 18 EN 1111 ø 95 I (ISO 3822) Oras lab. 100 - 1000 kPa 0.24 l/s (300 kPa) 0.16 l/s (Eco-flow at 300 kPa) 210 kPa (0.2 l/s) max. +80°C 150±15 G1/2 7414 (7462+544) ø 18 EN 1111 ø...
-
Seite 6: Installation
Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка TEST max. 1600 kPa 7470U, 7470X, 7471, 7442U, 7447X, °C +... - Seite 7 Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка ø 8 7445 / 7466 ø...
-
Seite 8: Operation
Operation CZ Funkce FI Toiminta NL Bediening SE Funktion DE Funktion FR Utilisation NO Funksjon SK Prevádzka DK Betjening IT Funzionamento PL Działanie UA Принцип дії EE Toimimine LT Veikimo principas RO Funcţionare ES Servicio LV Darbības princips RU Принцип действия °C - °C + °C -... - Seite 9 SERVICE 1: Temperature adjustment CZ Regulátor teploty LV Temperatūras iestādīšana DE Temperatureinstellung NL Temperatuursinstelling DK Justering af temperaturen på installationsstedet NO Justering av temperaturen ved sperreknappens EE Temperatuuri seadmine vajadusel PL Regulacja temperatury ES Ajuste de la temperatura en el lugar de montaje RO Reglarea temperaturii FI Lämpötilan säätö...
- Seite 10 Cleaning/changing the litter filters CZ Čištění/Výměna filtrů LV Dubļu filtru tīrīšana/maiņa DE Reinigung/Wechsel der Filter NL Reinigen/veranderen van de filters DK Rensning/udskiftning af filtre NO Rensing/bytting av filter EE Prügipüüduri puhastamine/vahetamine PL Czyszczenie/wymiana filtra ES Limpieza/cambio de los filtros RO Curăţirea/înlocuirea filtrelor FI Roskasiivilöiden puhdistaminen/vaihtaminen RU Очистка...
- Seite 11 To change the cartridge CZ Výména kartuše LV Regulēšanas mehānisma kasetes maiņa DE Ein- und Ausbau der Kartusche NL Vervangen van het keramische binnenwerk DK Udskiftning af reguleringskassette (unit) NO Skifting av kassett EE Seadeosa vahetus PL Wymiana modułu sterującego ES Montaje del cartucho RO Înlocuirea cartuşului FI Säätöosan vaihto...
- Seite 12 Changing the operating valve CZ Výměna pracovního ventilu LV Ûdens plūsmas ventiļa maiņa DE Auswechseln der keramischen Oberteile NL Vervangen van de werkingsklep DK Udskiftning af topstykker NO Bytting av overdel EE Seadeventiili vahetus PL Wymiana zaworu regulacyjnego ES Recambio del cartucho del monoblock RO Înlocuirea ventilului de operare FI Käyttöventtiilin vaihto RU Замена...
- Seite 13 Changing the diverter CZ Výměna přepínače FR Changement de l’inverseur PL Wymiana przełącznika DE Wartung des Umstellers IT Sostituzione della deviatore RO Înlocuirea divertorului DK Udskiftning af omskifter LT Perjungiklio pakeitimas RU Замена переключателя EE Suundvahetaja vahetamine LV Trīseju vārsts maiņa SE Byte av omkastare ES Cambiar la inversor NL Omsteller vervangen...
- Seite 14 Cleaning the faucet CZ Čištění baterie FR Nettoyage du robinet PL Czyszczenie baterii DE Reinigung der Armatur IT Pulizia della rubinetteria RO Curăţire DK Rengøring af armaturet LT Maišytuvo valymas RU Чистка смесителя EE Puhastamine LV Krāna tīrīšana SE Rengöring av blandarna ES Limpieza de la grifería NL Reinigen van de kraan SK Čistenie vodovodnej batérie...
-
Seite 15: Spare Parts
Spare parts CZ Náhradní díly FI Varaosat NL Reserve- RU Запасные части DE Ersatzteile FR Pièces détachées onderdelen SE Reservdelar DK Reservedele IT Pezzi di ricambio NO Reservedeler SK Náhradné diely EE Varuosad LT Atsarginės dalys PL Części zamienne UA Запасні частини ES Piezas de recambio LV Rezerves daļas RO Piese de schimb... - Seite 16 Spare parts CZ Náhradní díly FI Varaosat NL Reserve- RU Запасные части DE Ersatzteile FR Pièces détachées onderdelen SE Reservdelar DK Reservedele IT Pezzi di ricambio NO Reservedeler SK Náhradné diely EE Varuosad LT Atsarginės dalys PL Części zamienne UA Запасні частини ES Piezas de recambio LV Rezerves daļas RO Piese de schimb 601189V...
