Operating Instructions
Bedienungsanleitung
Mode d'emploi
Istruzioni per l'uso
Gebruiksaanwijzing
Wichtig!
Bitte nehmen Sie sich etwas Zeit, um den Geräte-Pass
vollständig auszufüllen. Dieser befindet sich auf der
hinteren Umschlagseite dieser Bedienungsanleitung.
For installation and connections, see the supplied Installation/Connections manual.
Zur Installation und zum Anschluss siehe die mitgelieferte Installations-/Anschlussanleitung.
En ce qui concerne l'installation et les connexions, consulter le manuel d'Installation/
Connexions fourni.
Per l'installazione e i collegamenti, fare riferimento al manuale "Installazione/Collegamenti" in
dotazione.
Zie voor het monteren en aansluiten van het apparaat de bijgeleverde handleiding "Installatie/
Aansluitingen".

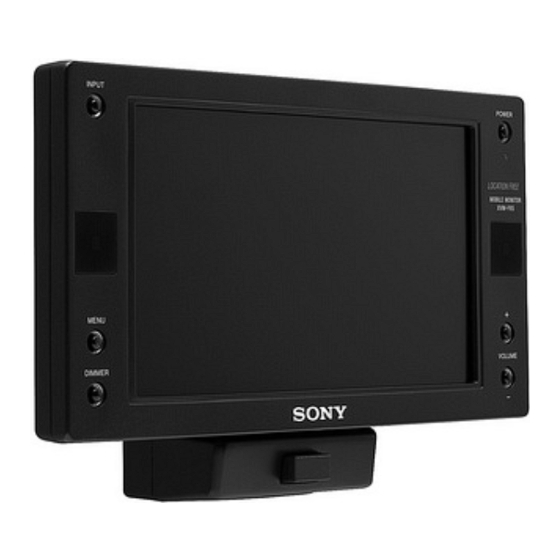

XVM-F65
2005 Sony Corporation
2-696-023-12 (1)
GB
DE
FR
IT
NL
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Sony XVM-F65
Inhaltszusammenfassung für Sony XVM-F65
- Seite 1 En ce qui concerne l’installation et les connexions, consulter le manuel d’Installation/ Connexions fourni. Per l’installazione e i collegamenti, fare riferimento al manuale “Installazione/Collegamenti” in dotazione. Zie voor het monteren en aansluiten van het apparaat de bijgeleverde handleiding “Installatie/ Aansluitingen”. XVM-F65 2005 Sony Corporation...
- Seite 2 Disposal of Old Electrical & Electronic Equipment (Applicable in the European Union and other European countries with separate collection systems) This symbol on the product or on its packaging indicates that this product shall not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic...
-
Seite 3: Inhaltsverzeichnis
Table of contents Welcome! ..........................4 Precautions ........................... 5 Location of controls ......................8 Operation Selecting the input source ....................10 Setting the screen mode ....................11 Switching the DIMMER On/Off ..................12 Changing the menu settings ................... 13 Adjusting the volume ....................... 15 Additional Information Maintenance ........................ -
Seite 4: Welcome
Welcome! Thank you for purchasing the Sony Mobile Monitor. • PAL or NTSC colour system compatible • Full, Wide and Zoom screen modes available, in addition to the normal screen mode. • The low reflection liquid crystal panel reduces the glare from outside lighting sources. -
Seite 5: Precautions
Precautions To avoid the risk of serious injury or accident, read the following precautions before installing and operating the unit. On safety Comply with your local traffic rules and regulations. • While driving - The driver must not watch or operate the monitor. It may lead to distraction and cause an accident. - Seite 6 On installation • Installing this unit requires technical expertise. This unit should be installed by a qualified technician or service personnel. • If you try to install this unit by yourself, do it properly, referring to the installation and wiring diagrams in this operating manual.
- Seite 7 - A driver or passengers may injure themselves when getting into or out of the car. If you have any questions or problems concerning your unit that are not covered in this manual, please consult your nearest Sony dealer.
-
Seite 8: Location Of Controls
Location of controls Monitor 1 INPUT button 6 VOLUME +/– buttons Press to select the input source. Press to turn up or down the volume or to select the item during menu 2 Receptor for the card remote operation. commander/Transmitter for the 7 RESET button cordless headphones* 3 MENU button... -
Seite 9: Mode Button
Card remote commander RM-X709 INPUT MENU MODE 1 ATT button 6 M/m buttons Press to quickly attenuate the Press to select the desired item. volume. 7 VOL (volume) +/– buttons 2 INPUT button Press to adjust the volume of the Press to select the input source. -
Seite 10: Operation
Operation Selecting the input source You can select the input source and colour system. INPUT MENU MODE INPUT POWER INPUT VOLUME Press (POWER). On the card remote commander, press The power is turned on. Press (INPUT) to select the desired input source. Each time you press (INPUT), the indication changes in the following sequence: VIDEO 1 VIDEO 2... -
Seite 11: Setting The Screen Mode
Setting the screen mode In addition to the full mode, wide, normal and zoom modes are also available. INPUT MENU MODE MODE MENU MENU Press (MODE) repeatedly. The current mode is displayed on the screen first. Each time the button is pressed, the screen mode swiches in the following sequence: Full Full... -
Seite 12: Switching The Dimmer On/Off
Switching the DIMMER On/Off DIMMER Press the (DIMMER) button on the monitor. The current setting of the dimmer is displayed. Each time you press (DIMMER), the dimmer is switched to On/Off. When it is set to On, the display darkens. -
Seite 13: Changing The Menu Settings
Changing the menu settings You can adjust the display settings manually if the display is hard to see from the position where you are seated. INPUT MENU MODE MENU MENU VOLUME Press (MENU). The “Picture” screen appears. The setting value of the Picture item selected appears in this area. - Seite 14 The default settings are underlined. Settings Setting options Picture Settable range: 0 to 63 (default setting is “36”) Adjusting the contrast. Brightness Settable range: 0 to 63 (default setting is “30”) Adjusting the brightness. Color Settable range: 0 to 63 (default setting is “36”) Adjusting the color.
-
Seite 15: Adjusting The Volume
Adjusting the volume You can adjust the volume of the unit with the supplied card remote commander. INPUT MENU MODE VOLUME Press (VOL) (+) or (VOL) (–) ((VOLUME) (+) or (–) on the monitor). The default volume level is 25. Quickly attenuating the sound Press (ATT) on the card remote commander. -
Seite 16: Additional Information
If the fuse blows, check the power connection and replace the fuse. If the fuse blows again after replacement, there may be an internal malfunction. In such a case, consult your nearest Sony dealer. -
Seite 17: Replacing The Lithium Battery
Replacing the lithium battery Under normal conditions, batteries will last approximately 1 year. (The service life may be shorter, depending on the conditions of use.) When the battery becomes weak, the range of the card remote commander becomes shorter. Replace the battery with a new CR2025 lithium battery. Use of any other battery may present a risk of fire or explosion. -
Seite 18: Specifications
Specifications Card remote commander RM-X709 Monitor System Liquid crystal colour display Power requirements Drive system TFT-LCD active matrix CR2025 lithium battery system Operable range Picture size 6.5 inches wide screen (16:9) Approx. 2.5 m 143.4 × 79.3 mm, 165.1 mm 55 ×... -
Seite 19: Troubleshooting
Troubleshooting The following checklist will help you solve problems you may encounter with your unit. Before going through the checklist below, check the connection and operating procedures. General No picture •The power cord has been disconnected. •The fuse has blown. Good picture, but no sound Press (VOL)(+) ((VOLUME)(+) on the monitor) or (ATT) on the card remote commander. - Seite 20 Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und...
