Inhaltszusammenfassung für PIEPS iPROBE BT
- Seite 1 08 20...
-
Seite 2: Inhaltsverzeichnis
Notfall Lawine ................................13 4.5.1 Punktsuche ..................................14 4.5.2 Feinsuche mit Punktsuche kombinieren ......................... 14 Gerätemanagement mit der PIEPS APP ........................15 Fehleranalyse, Instandhaltung, Lagerung, Entsorgung ................... 16 Fehleranalyse ................................. 16 Batteriewechsel ................................16 Reinigung ..................................17 Lagerung ..................................17 Entsorgung .................................. -
Seite 3: Vorwort
• Software Updates Mit der PIEPS iPROBE BT verfügen Sie über ein Produkt, das bezüglich der Sicherheit und Anwenderfreundlichkeit auf dem neuesten Stand der Technik ist. Trotzdem können von der PIEPS iPROBE BT bei unsachgemäßer Handhabung und bestimmungswidriger Verwendung Gefahren ausgehen. Wir weisen im Kapitel 2 und durch Sicherheitshinweise in der gesamten Bedienungsanleitung auf mögliche Gefahren hin. -
Seite 4: Kennzeichnung
1.1 KENNZEICHNUNG Die PIEPS iPROBE BT ist laut zutreffenden Richtlinien am Gerät und an der Verpackung gekennzeichnet. CE-Kennzeichnung der Konformität lt. den folgenden Standards: EMV 2014/30/EU, RED 2014/53/EU, RoHS 2011/65/EU. Durchkreuzte Mülltonne: Das Produkt darf nicht über den Hausmüll entsorgt werden. Eine Entsorgung über öffentlich-rechtliche Entsorgungsträger ist nicht möglich. -
Seite 5: Garantiebestimmungen
Lawinensonde mit zum Teil automatischen Funktionalitäten – aus diesem Grund darf die PIEPS iPROBE BT nur nach dem Lesen und Verstehen dieser Bedienungsanleitung benutzt werden. Darüber hinaus werden für den Fall der Nichteinhaltung der bestimmungsgemäßen Verwendung die Haftungs- und Gewährleistungsansprüche ausgeschlossen. -
Seite 6: Grundsatz
1.7 GRUNDSATZ Die PIEPS iPROBE BT entspricht dem Stand der Technik und den geltenden Sicherheits- und Gesundheitsvorschriften. Dennoch können bei Fehlbedienung oder Missbrauch Gefahren auftreten für: • Leib und Leben der Benutzer oder Dritter • die PIEPS iPROBE BT und Sachwerte des Benutzers •... -
Seite 7: Allgemeine Sicherheitsbestimmungen Und Verpflichtungen
• Die PIEPS iPROBE BT darf nur in einwandfreiem Zustand benutzt werden. • Es ist verboten, die PIEPS iPROBE BT ohne schriftliche Freigabe durch die PIEPS GmbH umzubauen oder zu verändern. • Störungen oder Schäden dürfen nicht eigenmächtig behoben werden. Kontaktieren Sie in diesem Fall unseren Support bezüglich der weiteren Vorgehensweise. -
Seite 8: Lieferumfang

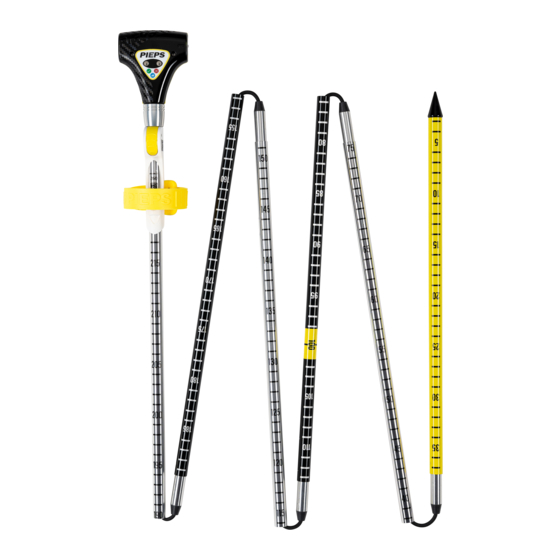

Sondenrohr mit Zentimeter-Skala zum Ablesen der Verschüttungstiefe und als Zentimetermaß bei Schneeprofilaufnahmen (1E) PIEPS Safety Marker: 100 cm Markierung (1F) PIEPS Safety Marker: letzten 40 cm Markierung (1G) Sondenspitze mit integriertem Empfänger lokalisiert jeden normgerechten LVS-Sender (1H) Lautsprecher zur akustischen Ausgabe des Systemstatus (1J) LED-Anzeige in grün, rot und blau zur optischen... -
Seite 9: Einschalten & Selbsttest
Öffnen Sie die Sicherungslasche (1C). • Werfen Sie die PIEPS iPROBE BT auf weichem Untergrund (Schnee) aus und spannen Sie die Sonde. Halten Sie dabei das oberste Sondenrohr mit einer Hand fest und ziehen Sie mit der zweiten Hand am Sondengriff (1A) bis der Schnell-Spannverschluss (1B) einrastet und ein Tonsignal am Lautsprecher (1H) die Aktivierung der PIEPS iPROBE BT signalisiert. -
Seite 10: Funktionalität Während Des Betriebs
Mit der optisch-akustischen Trefferanzeige erhalten Sie maximale Unterstützung und sparen wertvolle Zeit bei der Punktsuche! Die PIEPS iPROBE BT im Suchmodus (Check A1) sucht nach einem Sende-LVS. Ab einem Abstand von ca. 2 – 0,5 m zwischen Sondenspitze und Sende-LVS wird die Näherungsanzeige (Check A2) ausgegeben. Ab einem Abstand von ca. -
Seite 11: Check B: Sender-Deaktivierung
Signal, während übrige Retter mit dem Schaufeln beginnen. Solange die PIEPS iPROBE BT im Nahbereich (0 – ca. 0,5 m) des Sende-LVS verweilt, bleibt dieses deaktiviert. Wird die PIEPS iPROBE BT entfernt oder umgeworfen (horizontale Position), beginnt das Sende-LVS nach 5 s wieder zu senden. -
Seite 12: Ausschalten & Korrektes Falten
Beginnen Sie den Faltvorgang beim untersten Sondenrohr und falten Sie das nächste Sondenrohr parallel zum vorhergehenden (2B). Schieben Sie das Rohr bis zum Anschlag (2C). • Wiederholen Sie den Vorgang mit den restlichen Sondenrohren bis die PIEPS iPROBE BT zur Gänze gefaltet ist (2D-2H). •... -
Seite 13: Notfall Lawine
Grobsuche (ab Erstempfang) • Feinsuche (ab 5 m an der Oberfläche) • Punktsuche (systematisches Sondieren) (2) Systematisches Ausschaufeln (3) Erste Hilfe (4) Abtransport FEINSUCHE GROBSUCHE SIGNALSUCHE PUNKTSUCHE Erfassungspunkt Verschwindepunkt Primärer Ergebnisgenauigkeit Suchgeschwindigkeit Suchbereich Manual PIEPS iPROBE BT | 08/2020 13 / 17... -
Seite 14: Punktsuche
Feinsuche: Markieren Sie bereits bei der ersten Vorwärtsbewegung den Punkt mit der geringsten Entfernungsanzeige. Sondieren Sie mit der PIEPS iPROBE BT im 30 cm- Abstand bis zum Dauerton -> zentral (I), 2x rechts (II,III) und 2x links (IV, V). Manual PIEPS iPROBE BT | 08/2020... -
Seite 15: Gerätemanagement Mit Der Pieps App
So wird die PIEPS iPROBE BT mit Ihrem Bluetooth-Gerät verbunden: 1. Aktivieren Sie die PIEPS iProbe BT und stellen Sie diese innerhalb von 60 Sekunden,mit der Spitze nach oben, an eine Wand. 2. Die PIEPS iProbe BT signalisiert die Verbindungsbereitschaft durch 2 maliges Piepsen und gleichzeitigem Blinken der grünen und blauen LED (das dauert ca. -
Seite 16: Fehleranalyse, Instandhaltung, Lagerung, Entsorgung
6. FEHLERANALYSE, INSTANDHALTUNG, LAGERUNG, ENTSORGUNG 6.1 FEHLERANALYSE Führen Sie die folgenden Schritte aus, wenn die PIEPS iPROBE BT beim Aktivieren keine Reaktion zeigt bzw. nach dem Selbsttest einen Systemfehler anzeigt: 1) Deaktivieren Sie die PIEPS iPROBE BT durch Zusammenlegen. 2) Kontrollieren Sie die PIEPS iPROBE BT auf mechanische Beschädigungen. -
Seite 17: Reinigung
Halten Sie sich bei der Entsorgung an die geltenden Vorschriften Ihres Landes. 7. KONFORMITÄT EUROPA Hiermit erklärt die Pieps GmbH, dass der Funkanlagentyp PIEPS iPROBE BT der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.pieps.com/conformity. Manual PIEPS iPROBE BT | 08/2020...
