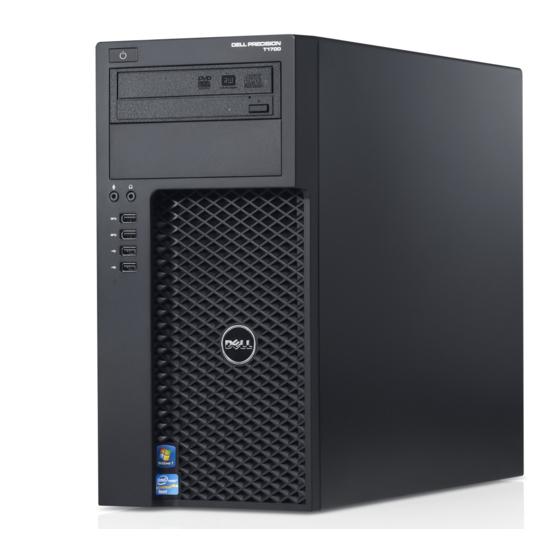

Dell Precision T1700 Benutzerhandbuch

Kompaktgehäuse
Vorschau ausblenden

Werbung

Inhaltsverzeichnis
Dell Precision T1700 Kompaktgehäuse
Benutzerhandbuch
Vorschriftenmodell: D07S
Vorschriftentyp: D07S001

Werbung

Inhaltsverzeichnis
loading

  Inhaltszusammenfassung für Dell Precision T1700

  • Seite 1 Dell Precision T1700 Kompaktgehäuse Benutzerhandbuch Vorschriftenmodell: D07S Vorschriftentyp: D07S001...
  • Seite 2 Blu-ray Disc Association (BDA) und deren Eigentum; sie ist für die Verwendung auf Discs und Player lizenziert. Die Wortmarke Bluetooth ist eine eingetragene Marke von Bluetooth SIG, Inc. und ist deren Eigentum; jedweder Gebrauch dieser Marke durch Dell ® ®...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer....................... 5 ..................5 Vor der Arbeit an Komponenten im Inneren des Computers .............................6 Ausschalten des Computers .................7 Nach der Arbeit an Komponenten im Inneren des Computers 2 Entfernen und Einbauen von Komponenten................8 ............................8 Empfohlene Werkzeuge ...............................
  • Seite 4 4 Diagnostics (Diagnose)......................47 ..47 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) 5 Problembehandlung für Ihren Computer................48 ........................... 48 Betriebsanzeige-LED – Diagnose .................................49 Signaltoncode ..............................49 Fehlermeldungen 6 Technische Daten........................55 7 Kontaktaufnahme mit Dell......................61...
  • Seite 5: Arbeiten Am Computer

    Produktdokumentation im Einklang steht oder Sie vom Service- und Supportteam online bzw. telefonisch dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 6: Ausschalten Des Computers

    VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. Trennen Sie alle Netzwerkkabel vom Computer. Trennen Sie den Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. Halten Sie den Betriebsschalter gedrückt, während Sie den Computer vom Netz trennen, um die Systemplatine zu erden.
  • Seite 7: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen.
  • Seite 8: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Systemübersicht Die Abbildung unten zeigt die Innenansicht des Computers im Kompaktgehäuse nach Abnahme der Bodenabdeckung.
  • Seite 9: Entfernen Der Abdeckung

    Laufwerkträger Optisches Laufwerk Betriebsschalter Eingabe/Ausgabe-Leiste (E/A-Leiste) Speichermodul Lautsprecher Frontverkleidung Systemlüfter Entfernen der Abdeckung Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Ziehen Sie die Abdeckungsfreigabevorrichtung an der Computerseite hoch.
  • Seite 10: Anbringen Der Abdeckung

    Heben Sie die Abdeckung in einem Winkel von 45 Grad an und entfernen Sie sie vom Computer. Anbringen der Abdeckung Setzen Sie die Abdeckung auf das Gehäuse. Drücken Sie die Abdeckung nach unten, bis sie einrastet. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Frontverkleidung Folgen Sie den Anweisungen unter...
  • Seite 11: Anbringen Der Frontverkleidung

    Anbringen der Frontverkleidung Setzen Sie die Haken entlang der Unterkante der Frontverkleidung in die Steckplätze auf der Gehäusevorderseite. Drehen Sie die Blende in Richtung Computer, um die Halteklammern der Frontverkleidung einrasten zu lassen. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Erweiterungskarte Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 12: Einbauen Der Erweiterungskarte

    Einbauen der Erweiterungskarte Bauen Sie die Erweiterungskarte in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie sicher einrastet. Bauen Sie die Abdeckung ein Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der WLAN-Karte (Wireless Local Area Network) Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 13: Einbauen Der Wlan-Karte

    Drücken Sie auf die blaue Klammer und bewegen Sie den Riegel nach außen. Heben und ntfernen Sie die WLAN- Karte aus dem Anschluss auf der Systemplatine. Einbauen der WLAN-Karte Setzen Sie die WLAN-Karte in den Anschluss ein und drücken Sie sie herunter. Drücken Sie auf Entriegelung, um die WLAN-Karte zu fixieren.
  • Seite 14: Entfernen Des Optischen Laufwerks

    Entfernen des optischen Laufwerks Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. Trennen Sie das Datenkabel und das Stromversorgungskabel von der Rückseite des optischen Laufwerks. Heben Sie die blaue Lasche an und schieben Sie das optische Laufwerk nach außen, um es vom Computer zu entfernen.
  • Seite 15: Entfernen Des Laufwerkträgers

    Entfernen des Laufwerkträgers Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie folgende Komponenten: a. Abdeckung b. Frontverkleidung c. Optisches Laufwerk Trennen Sie das Stromversorgungs- und das Datenkabel von der Rückseite der Festplatte. Schieben Sie den blaue Laufwerkträger-Griff in die geöffnete Position und heben Sie den Festplattenträger aus dem Computer.
  • Seite 16: Einbauen Des Laufwerkträgers

    Einbauen des Laufwerkträgers Platzieren Sie den Laufwerkträger auf der Computerkante, um Zugriff auf die Kabelanschlüsse des Festplattenlaufwerks zu erhalten. Schließen Sie das Datenkabel und das Stromversorgungskabel an der Rückseite der Festplatte an. Drehen Sie den Laufwerkträger um und setzen Sie ihn in das Gehäuse ein. Die Laschen des Laufwerkträgers sind durch die Schlitze im Gehäuse gesichert.
  • Seite 17: Einsetzen Des Festplattenlaufwerks

    ANMERKUNG: Führen Sie Schritt 5 nur aus, wenn Sie über einen Mini-Festplatte verfügen. Einsetzen des Festplattenlaufwerks Ziehen Sie die Schrauben fest, um die Mini-Festplatte (sofern verfügbar) an der Festplattenhalterung zu befestigen. Biegen Sie die Festplattenhalterung und setzen Sie dann die Festplatte in die Halterung. Schieben Sie Festplattenlaufwerkhalterung in den Laufwerkträger zurück.
  • Seite 18: Einbauen Des Lautsprechers

    Einbauen des Lautsprechers Platzieren Sie den Lautsprecher an der richtigen Stelle am Gehäuse. Drücken Sie auf die Lautsprechersicherungslasche und schieben Sie den Lautsprecher auf die linke Seite des Computers, um ihn zu befestigen. Führen Sie das Lautsprecherkabel durch die Kabelführungen und schließen Sie das Lautsprecherkabel an die Systemplatine an.
  • Seite 19: Einbauen Des Eingriffschalters

    Einbauen des Eingriffschalters Setzen Sie den Eingriffschalter an der Rückseite des Gehäuse ein und schieben Sie ihn nach außen, um ihn zu befestigen. Verbinden Sie das Kabel des Eingriffschalters mit der Systemplatine. Bauen Sie folgende Komponenten ein: a. Kühlkörperbaugruppe b. Abdeckung Nach der Arbeit an Komponenten im Inneren des Computers .
  • Seite 20: Einbauen Des Speichers

    Einbauen des Speichers Richten Sie die Kerbe an der Speicherkarte auf den Steg des Systemplatinenanschlusses aus. Drücken Sie das Speichermodul herunter, bis die Freigabelaschen zurückspringen, um es zu befestigen. Bringen Sie die Abdeckung an. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers . Entfernen des Systemlüfters Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 21: Einsetzen Des Systemlüfters

    Einsetzen des Systemlüfters Setzen Sie den Systemlüfter in das Gehäuse ein. Schieben Sie die Gummiösen durch das Gehäuse und schieben Sie sie entlang der Aussparung, um sie zu befestigen. Schließen Sie das Systemlüfterkabel an die Systemplatine an. Einbau von: a. Frontverkleidung b.
  • Seite 22: Einbauen Des Betriebsschalters

    Drücken Sie die auf die Klammern an beiden Seiten des Betriebsschalters, um diesen vom Gehäuse zu lösen, und entfernen Sie den Betriebsschalter zusammen mit seinem Kabel aus dem Computer. Einbauen des Betriebsschalters Schieben Sie den Betriebsschalter durch die Vorderseite des Computers. Schließen Sie das Betriebsschalterkabel an die Systemplatine an.
  • Seite 23: Entfernen Der Eingabe/Ausgabe-Leiste (E/A-Leiste)

    Entfernen der Eingabe/Ausgabe-Leiste (E/A-Leiste) Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie folgende Komponenten: a. Abdeckung b. Frontverkleidung c. Optisches Laufwerk d. Laufwerkträger Trennen Sie das Kabel der E/A-Leiste bzw. das FlyWire-Kabel und fädeln Sie es aus der Klammer des Lüfterschutzes und dem Kühlkörper.
  • Seite 24: Entfernen Des Netzteils

    Führen Sie das Kabel der E/A-Leiste oder das FlyWire-Kabel in die Lüfterschutzklammer. Bauen Sie folgende Komponenten ein: a. Laufwerkträger b. Optisches Laufwerk c. Frontverkleidung d. Abdeckung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Netzteils Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 25 Entfernen Sie die Schrauben, mit denen das Netzteil an der Rückseite des Computers befestigt ist. Drücken Sie auf die blaue Freigabelasche neben dem Netzteil und schieben Sie das Netzteil in Richtung der Computervorderseite. Heben Sie das Netzteil aus dem Computer heraus.
  • Seite 26: Einbauen Des Netzteils

    Einbauen des Netzteils Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es zur Rückseite des Computers, um es zu befestigen. Ziehen Sie die Schrauben fest, mit denen das Netzteil an der Rückseite des Computers befestigt ist. Schließen Sie die 4- und 8-adrigen Stromversorgungskabel an die Systemplatine an. Führen Sie die Stromversorgungskabel durch die Klammern am Gehäuse.
  • Seite 27: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Stecken Sie die Knopfzellenbatterie in den entsprechenden Steckplatz auf der Systemplatine. Drücken Sie die Knopfzellenbatterie nach unten, bis der Entriegelungsriegel zurück in seine Position springt und die Batterie fixiert. Bauen Sie folgende Komponenten ein: a. Laufwerkträger b. Frontverkleidung c.
  • Seite 28: Einbauen Der Kühlkörperbaugruppe

    Einbauen der Kühlkörperbaugruppe Setzen Sie die Kühlkörperbaugruppe in das Gehäuse ein. Ziehen Sie die unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen. Schließen Sie das Lüfterkabel an die Systemplatine an. Positionieren Sie die Lüfterverkleidung auf dem Lüfter und drücken Sie sie dann in ihre Position, bis sie mit einem Klicken einrastet.
  • Seite 29: Einbauen Des Prozessors

    Einbauen des Prozessors Setzen Sie den Prozessor in den Prozessorsockel. Stellen Sie den einwandfreien Sitz des Prozessors sicher. Lassen Sie die Prozessorabdeckung vorsichtig herunter. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach innen, um ihn unter der Verriegelung einzuhaken.
  • Seite 30: Entfernen Der Systemplatine

    Entfernen der Systemplatine Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie folgende Komponenten: a. Abdeckung b. Frontverkleidung c. Optisches Laufwerk d. Laufwerkträger e. Speicher Kühlkörperbaugruppe g. Erweiterungskarte(n) h. Netzteil Trennen Sie alle mit der Systemplatine verbundenen Kabel und entfernen Sie die Kabel vom Gehäuse. Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist.
  • Seite 31 Optisches Laufwerk g. Frontverkleidung h. Abdeckung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...
  • Seite 32: System-Setup

    Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •...
  • Seite 33: System-Setup-Optionen

    Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Vorwärts zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>...
  • Seite 34 Option Beschreibung • STXXXXXX/STXXXXXX • USB Storage Device (USB-Speichergerät) • CD/DVD/CD-RW Drive (CD/DVD/CD-RW-Laufwerk) • Onboard NIC (Integrierter NIC) Erweiterte Startoptionen • Legacy • UEFI • Legacy-Options-ROMs aktivieren (diese Option ist standardmäßig aktiviert) Datum/Uhrzeit Bietet Ihnen die Möglichkeit, Datum und Uhrzeit einzustellen. Änderungen an Systemdatum und -zeit werden sofort wirksam.
  • Seite 35 Option Beschreibung Für Minitower • SATA-0 • SATA-1 • SATA-2 • SATA-3 Für Kompaktgehäuse • SATA-0 • SATA-1 • SATA-2 SMART Reporting (SMART- Dieses Feld steuert, ob Festplattenlaufwerkfehler für integrierte Laufwerke während Berichte) des Systemstarts gemeldet werden. Diese Technologie ist Teil der S.M.A.R.T. (Self Monitoring Analysis and Reporting Technology - System zur Selbstüberwachung, Analyse und Statusmeldung) -Spezifikation.
  • Seite 36 Tabelle 4. Sicherheit Option Beschreibung Internes HDD_0-Kennwort Mit diesem Feld können Sie das Administratorkennwort (manchmal auch als Setup- Kennwort bezeichnet) festlegen, ändern oder löschen. Mit dem Administratorkennwort werden verschiedene Sicherheitsfunktionen aktiviert. Standardmäßig ist für das Laufwerk kein Kennwort festgelegt. • Geben Sie das alte Kennwort ein •...
  • Seite 37 Option Beschreibung ANMERKUNG: Aktivierungs-, Deaktivierungs- und Löschoptionen werden durch Laden der Standard-Setup-Werte nicht beeinflusst. Änderungen dieser Option werden sofort wirksam. Computrace Computrace Mit diesem Feld können Sie die BIOS-Modulschnittstelle des optionalen Service (Computrace-Service) von Absolute Software aktivieren oder deaktivieren. • Deactivate (Deaktivieren) –...
  • Seite 38 ANMERKUNG: Zum Aktivieren muss sich das System im UEFI-Startmodus befinden und die Legacy- Options-Roms müssen deaktiviert sein. Expert Key Management Ermöglicht das Ändern der Sicherheitsschlüssel- Datenbanken nur dann, wenn sich das System im benutzerdefinierten Modus befindet. Die Option Benutzerdefinierten Modus aktivieren ist standardmäßig deaktiviert.
  • Seite 39 Die Konfiguration des Festplattenlaufwerks oder die Partition wurde geändert. • Speicher über 8 GB installiert. • Das System- oder HDD-Kennwort ist aktiviert. • Ein Dell Encryption Accelerator ist installiert. • Die Einstellung Energiesparmodus blockieren ist aktiviert. Tabelle 7. Stromverwaltung Option Beschreibung AC Recovery Legt fest, wie der Computer nach einem Stromausfall reagiert, wenn er anschließend...
  • Seite 40 Option Beschreibung • Weekdays (Wochentage) – Das System wird täglich von Montag bis Freitag zu der von Ihnen oben angegebenen Tageszeit eingeschaltet. • Select Days (Tage auswählen) – Das System wird an den oben gewählten Tagen zu der von Ihnen oben angegebenen Tageszeit eingeschaltet. ANMERKUNG: Diese Funktion ist nicht wirksam, wenn der Computer über eine Steckerleiste oder einen Überspannungsschutzschalter ausgeschaltet wird oder wenn Auto Power deaktiviert ist.
  • Seite 41 Option Beschreibung • Smart Connection Tabelle 8. POST Behavior (Verhalten beim Einschalt-Selbsttest) Option Beschreibung Numlock LED Legt fest, ob die NumLock-Funktion bei Systemstart aktiviert werden kann. Diese Option ist standardmäßig aktiviert. Keyboard Errors Legt fest, ob Tastaturfehler bei Systemstart gemeldet werden. Diese Option ist (Tastaturfehler) standardmäßig aktiviert.
  • Seite 42 Tabelle 11. Cloud Desktop Option Beschreibung Server Lookup Method Legt fest, wie der ImageServer die Serveradresse ermittelt. (Server-Suchmethode) • Static IP (Statische IP) • DNS (Standardmäßig aktiviert) ANMERKUNG: Dieses Feld ist nur relevant, wenn die Integrated NIC (Integrierte System Configuration (Systemkonfiguration) auf Enabled NIC) in der Gruppe with ImageServer (Aktiviert mit ImageServer) festgelegt ist.
  • Seite 43: Aktualisieren Des Bios

    Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Wenn Sie die Service-Tag-Nummer oder den Express-Servicecode Ihres Computers vorliegen haben: ANMERKUNG: Um die Service-Tag-Nummer zu finden, klicken Sie auf Wo finde ich meine Service-Tag-...
  • Seite 44: Jumper-Einstellungen

    Jumper-Einstellungen Um eine Jumper-Einstellung zu ändern, ziehen Sie den Anschlussstecker aus dem Pol bzw. den Polen und setzen ihn vorsichtig auf den bzw. die auf der Systemplatine angezeigten Pole. Die folgende Tabelle zeigt die Jumper-Einstellungen der Systemplatine. Tabelle 13. Jumper-Einstellungen Jumper Einstellung Beschreibung...
  • Seite 45: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    • Kennwörter dürfen aus maximal 32 Zeichen bestehen. • Das Kennwort darf die Zahlen 0 bis 9 enthalten. • Lediglich Kleinbuchstaben sind zulässig, Großbuchstaben sind nicht zulässig. • Die folgenden Sonderzeichen sind zulässig: Leerzeichen, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Geben Sie das Systemkennwort erneut ein, wenn Sie dazu aufgefordert werden.
  • Seite 46 Entfernen Sie den Kennwort-Jumper von der Systemplatine. ANMERKUNG: Die vorhandenen Kennwörter werden erst deaktiviert (gelöscht), wenn der Computer ohne den Jumper neu gestartet wird. Bringen Sie die Abdeckung an. ANMERKUNG: Wenn Sie ein neues System- und/oder Setup-Kennwort mit installiertem Kennwort-Jumper festlegen, deaktiviert das System beim nächsten Start die neuen Kennwörter.
  • Seite 47: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.
  • Seite 48: Problembehandlung Für Ihren Computer

    Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Betriebsanzeige-LED – Diagnose Die Betriebsschalter-LED an der Vorderseite des Gehäuses fungiert auch als zweifarbige Diagnose-LED. Die Diagnose- LED ist nur während der POST-Routine aktiv und sichtbar. Sobald das Betriebssystem mit dem Laden beginnt ist sie nicht mehr sichtbar.
  • Seite 49: Signaltoncode

    Der Computer konnte die Startroutine in drei aufeinander folgenden Versuchen aufgrund attempts at booting desselben Fehlers nicht abschließen. Wenden Sie sich unter Angabe des Prüfpunkt-Codes this system have (nnnn) an einen Dell-Mitarbeiter. failed at checkpoint [nnnn]. For help in resolving this...
  • Seite 50 Beschreibung Problems benötigen, notieren Sie sich diesen Prüfpunkt und wenden Sie sich an den technischen Support von Dell. Alert! Security Der Jumper MFG_MODE wurde festgelegt und die AMT-Verwaltungsfunktionen sind override Jumper is deaktiviert, bis er entfernt wird. installed (Alarm! Sicherheitsaußerkraft setzungs-Jumper ist installiert).
  • Seite 51 Fehlermeldung Beschreibung Diskette subsystem Der Diskettenlaufwerkscontroller ist möglicherweise defekt. reset failed (Disketten Untersystemrücksetz ung fehlgeschlagen) Gate A20 failure (Gate Ein oder mehrere Speichermodul(e) sind unter Umständen beschädigt oder falsch eingesetzt. A20-Fehler) Bauen Sie die Speichermodule erneut ein und ersetzen Sie sie, falls nötig. General failure Das Betriebssystem kann den Befehl nicht ausführen.
  • Seite 52 Fehlermeldung Beschreibung nfehler bei Adresse, Ist-Wert/Soll-Wert) Memory allocation Das gerade gestartete Programm steht in Konflikt mit dem Betriebssystem, einem anderen error (Fehler bei der Anwendungsprogramm oder einem Dienstprogramm. Speicherbelegung) Memory data line Ein Speichermodul ist unter Umständen beschädigt oder falsch eingesetzt. Bauen Sie die failure at address, Speichermodule erneut ein und ersetzen Sie sie, falls nötig.
  • Seite 53 Fehlermeldung Beschreibung No boot device Der Computer kann das Disketten- oder Festplattenlaufwerk nicht finden. available (Kein Startgerät verfügbar) No boot sector on Die Systemkonfigurationsdaten im System-Setup sind eventuell falsch. hard-disk drive (Kein Startsektor auf Festplatte) No timer tick interrupt Möglicherweise ist ein Chip auf der Systemplatine defekt. (Kein periodischer Interrupt) Non-system disk or...
  • Seite 54 (Installationsanweisungen finden Sie unter „Hinzufügen und Entfernen von Komponenten“ m (Disk Monitoring für Ihren Computertyp.) Wenn nicht sofort ein Ersatzlaufwerk zur Verfügung steht und das System) von Dell hat Laufwerk nicht das einzige startfähige Laufwerk ist, rufen Sie das System-Setup auf, und festgestellt, dass das ändern Sie die entsprechende Laufwerkeinstellung auf None (Keines).
  • Seite 55: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start (Start icon) → Help and Support (Hilfe und Support) und wählen Sie dann die Option zur Anzeige der Informationen über Ihren Computer. Tabelle 15.
  • Seite 56 Tabelle 19. Netzwerk Funktion Technische Daten Integriert Intel I217LM Ethernet-Controller zur Kommunikation mit 10/100/1000 MB/s Tabelle 20. Systeminformation Funktion Technische Daten System-Chipsatz Intel C226-Chipsatz DMA-Kanäle zwei 8237 DMA-Controller mit sieben unabhängig programmierbaren Kanälen Interrupt-Ebenen Integrierte E/A APIC-Funktion mit 24 Interrupts BIOS-Chip (NVRAM) 12 MB Tabelle 21.
  • Seite 57 Funktion Technische Daten Kompaktgehäuse ein optischer Laufwerkschacht (Slim-Format) Intern zugänglich: 3,5-Zoll-SATA-Laufwerkschächte 2,5-Zoll-SATA-Laufwerkschächte Mini-Tower Zwei vier Kompaktgehäuse Zwei Tabelle 24. Externe Anschlüsse Funktion Technische Daten Audio: Frontblende Ein Mikrofonanschluss und ein Kopfhöreranschluss Rückseite ein Leitungsausgangsanschluss (Line-Out) und ein Leitungseingangs-/ Mikrofonanschluss (Line-In) Netzwerkadapter ein RJ-45-Anschluss Seriell...
  • Seite 58 Funktion Technische Daten Minitower, Kompaktgehäuse ein 164-poliger Anschluss Serielles ATA-Laufwerk: Mini-Tower vier 7-polige Anschlüsse Kompaktgehäuse Drei 7-polige Anschlüsse Speicher Vier 240-polige Anschlüsse Interner USB-Anschluss: Mini-Tower ein 10-poliger Anschluss Kompaktgehäuse keiner Systemlüfter ein 5-poliger Anschluss Elemente an der Frontblende: Mini-Tower ein 6-poliger und zwei 20-polige Anschlüsse Kompaktgehäuse ein 6-poliger, ein 10-poliger, ein 12-poliger und ein 20-poliger Anschluss...
  • Seite 59 Funktion Technische Daten Grün – Es besteht eine gute 100-MBit/s-Verbindung zwischen dem Netzwerk und dem Computer. Orange – Es besteht eine gute 1000-MBit/s-Verbindung zwischen dem Netzwerk und dem Computer. Aus (keine Anzeige) – Der Computer erkennt keine physische Verbindung zum Netzwerk. Netzwerkaktivitätsanzeige am integrierten Gelbe Anzeige –...
  • Seite 60 Funktion Technische Daten Relative Luftfeuchtigkeit (max.): Betrieb 20 bis 80 Prozent, nicht kondensierend Bei Lagerung 5 bis 95 Prozent, nicht kondensierend Zulässige Erschütterung: Betrieb 0,26 G Effektivbeschleunigung (GRMS) Bei Lagerung 2,20 g Effektivbeschleunigung (GRMS) Zulässige Stoßeinwirkung: Betrieb 40 G Bei Lagerung 105 G Höhe über NN: Betrieb...
  • Seite 61: Kontaktaufnahme Mit Dell

    ANMERKUNG: Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Wenn Sie über keine aktive Internetverbindung verfügen, so finden Sie Kontaktinformationen auf der Eingangsrechnung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar.
