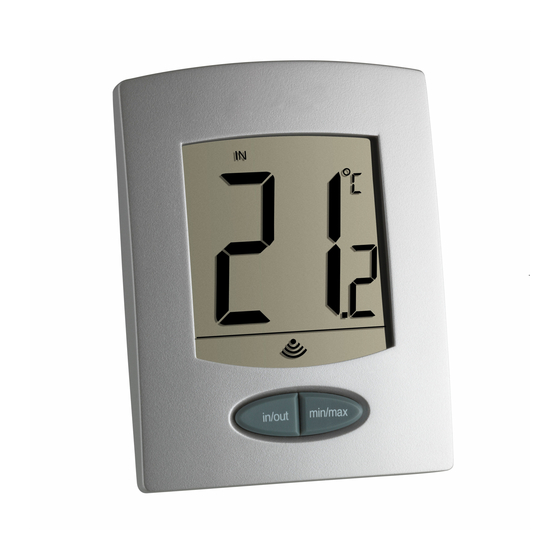

TEMPERATURSTATION
Bedienungsanleitung
Kat. Nr. 30.3036.IT
Vielen Dank, dass Sie sich für diese Funk-Temperaturstation aus dem
Hause TFA entschieden haben.
BEVOR SIE MIT DEM GERÄT ARBEITEN
Lesen Sie sich bitte die Bedienungsanleitung genau durch.
So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und
Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den
Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch
Beschädigungen des Geräts und die Gefährdung Ihrer gesetzlichen
Mängelrechte durch Fehlgebrauch.
Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung
verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir
nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben
können.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TFA 30.3036.IT
Inhaltszusammenfassung für TFA 30.3036.IT
- Seite 1 TEMPERATURSTATION Bedienungsanleitung Kat. Nr. 30.3036.IT Vielen Dank, dass Sie sich für diese Funk-Temperaturstation aus dem Hause TFA entschieden haben. BEVOR SIE MIT DEM GERÄT ARBEITEN Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den...
- Seite 2 Beachten Sie besonders die Sicherheitshinweise! Bewahren Sie diese Anleitung gut auf! LIEFERUMFANG: Temperaturstation (Basisgerät) • Außensender • Bedienungsanleitung • EINSATZBEREICH UND ALLE VORTEILE IHRER NEUEN TEMPERATURSTATION AUF EINEN BLICK Temperaturanzeige in Celsius (°C). • Raum- und Außentemperaturanzeige mit Speicherung der Minimal- und •...
-
Seite 3: Zu Ihrer Sicherheit
ZU IHRER SICHERHEIT: • Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird. • Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen •... - Seite 4 neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen! ! Wichtige Hinweise zur Produktsicherheit! • Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus. • Vor Feuchtigkeit schützen. Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. •...
- Seite 5 MERKMALE: Die Temperaturstation Aufhängeöse Batteriefach- LCD- deckel Anzeige Klappbarer Funktions- Aufsteller tasten...
-
Seite 6: Installation Und Austausch Der Batterien Des Aussensenders
Der Außensender • Fernübertragung der Außentemperatur zur Temperaturstation per 868 MHz-Signal. Spritzwassergeschütztes Gehäuse. • Gehäuse wandmontierbar. • Montage an einem geschützten Ort. Direkten • Regen oder Sonnenschein vermeiden. INSTALLATION UND AUSTAUSCH DER BATTERIEN DES AUSSENSENDERS Der Außensender arbeitet mit zwei 1,5 V-Batterien vom Typ AAA, IEC LR3. -
Seite 7: Installation Und Austausch Der Batterien Der Temperaturstation
Setzen Sie den Batteriefachdeckel wieder ein. INSTALLATION UND AUSTAUSCH DER BATTERIEN DER TEMPERATURSTATION Die Temperaturstation arbeitet mit zwei 1,5 V-Batterien vom Typ AA, IEC LR6. Zur Installation oder zum Austausch folgen Sie bitte den Schritten unten: Entfernen Sie den Batteriefachdeckel von der Rückseite der Temperaturstation. - Seite 8 Batteriewechsel • Wechseln Sie die Batterien in der Temperaturstation, wenn RX im Display erscheint. Sind die Batterien des Außensenders verbraucht, erscheint TX im • Display. Hinweis: Im Falle eines Batteriewechsels bei einem der Geräte muss bei beiden Einheiten eine neue Grundeinstellung vorgenommen werden (siehe oben). Dies ist nötig, da der Außensender bei Inbetriebnahme einen Zufallssicherheitscode an die Temperaturstation sendet, der von dieser innerhalb der ersten Minuten nach Inbetriebnahme empfangen und...
- Seite 9 ein (siehe “Installation und Austausch der Batterien der Temperaturstation”). Sind alle Batterien eingelegt, so werden alle Segmente des LCD-Bildschirms kurz sichtbar. Im Anschluss kommt die Raumtemperatur zur Anzeige. Ist dies nicht innerhalb von einer Minute der Fall, so entfernen Sie bitte alle Batterien und setzen sie nach einer Wartezeit von mindestens 10 Sekunden erneut ein.
-
Seite 10: Min/ Max-Taste
FUNKTIONSTASTEN Temperaturstation: Die Temperaturstation verfügt über zwei einfach bedienbare Funktionstasten. MIN/ MAX-Taste IN/ OUT- Taste IN/ OUT-Taste Zur Umschaltung zwischen der Raum- und Außentemperaturanzeige. • MIN/ MAX-Taste Zur Umschaltung zwischen der Anzeige der gespeicherten minimalen • und maximalen Raum- und Außentemperaturdaten. •... -
Seite 11: Lcd-Bildschirm
LCD-BILDSCHIRM : Batterietiefstands- Batterietiefstands- anzeige für den anzeige für die Außensender Temperaturstation Temperaturanzeige in ºC Außensignal- Empfangssymbol* * Wird das Sendesignal des Außensenders von der Temperaturstation erfolgreich empfangen, so wird das Außensignal-Empfangssymbol eingeschaltet (bei Fehlempfang erscheint kein Symbol auf dem LCD- Bildschirm). - Seite 12 ANZEIGE DER RAUMTEMPERATUR UND DER GESPEICHERTEN MINIMALEN UND MAXIMALEN RAUMTEMPERATUR: Drücken Sie die IN/ OUT-Taste zur Anzeige der aktuellen Raumtemperatur. Drücken Sie die MIN/ MAX-Taste zur Anzeige des gespeicherten minimalen Temperaturwerts. Drücken Sie erneut die MIN/ MAX-Taste zur Anzeige des maximalen Speicherwerts.
- Seite 13 ANZEIGE DER AUSSENTEMPERATUR UND DER GESPEICHERTEN MINIMALEN UND MAXIMALEN AUSSENTEMPERATUR: Drücken Sie die IN/ OUT-Taste zur Anzeige der aktuellen Außentemperatur. Drücken Sie die MIN/ MAX-Taste zur Anzeige des gespeicherten minimalen Temperaturwerts. Drücken Sie erneut die MIN/ MAX-Taste zur Anzeige des maximalen Speicherwerts.
-
Seite 14: Mhz-Empfangstest
RÜCKSTELLUNG DER GESPEICHERTEN MINIMALEN UND MAXIMALEN DATEN AUF DEREN AKTUELLEN WERTE: Drücken und halten Sie während der Anzeige der Raumtemperatur die MIN/ MAX-Taste für etwa 2 Sekunden zur Rückstellung der gespeicherten minimalen und maximalen Raumtemperatur auf die aktuelle Raumtemperatur. Drücken und halten Sie während der Anzeige der Außentemperatur die MIN/ MAX-Taste für etwa 2 Sekunden zur Rückstellung der gespeicherten minimalen und maximalen Außentemperatur auf die aktuelle Außentemperatur. - Seite 15 Der Abstand von Temperaturstation und Außensender zu Störquellen wie z.B. Computermonitoren oder Fernsehgeräten sollte mindestens 2 Meter betragen. Vermeiden Sie, den/die Außensender direkt an oder in die Nähe von metallischen Fensterrahmen zu platzieren. Die Benutzung anderer, auf derselben Frequenz (868 MHz) arbeitender Geräte wie z.
-
Seite 16: Platzierung Der Temperaturstation
Die maximale Sendeentfernung vom Außensender zur Temperaturstation beträgt im freien Feld etwa 80 Meter. Dies ist jedoch von den Umgebungsbedingungen und deren Einflüssen abhängig. Ist trotz Beachtung dieser Faktoren kein Empfang möglich, so müssen alle Einheiten neu eingestellt werden (siehe “Grundeinstellung“ oben). PLATZIERUNG DER TEMPERATURSTATION: Stellen Sie vor der Wandmontage sicher, dass die Außentemperatur an der gewünschten Montagestelle korrekt empfangen werden kann. -
Seite 17: Platzierung Des Außensenders
Freie Aufstellung: Mithilfe des Klappständers kann die Temperaturstation auf jeder beliebigen ebenen Fläche aufgestellt werden. PLATZIERUNG DES AUßENSENDERS: Der Außensender ist mit einem Halter ausgerüstet, der mithilfe zweier mitgelieferter Schrauben an eine Wand montiert werden kann. Wird der Halter an der Unterseite des Außensenders fixiert, so kann der Außensender auch auf jeder ebenen Fläche aufgestellt werden. -
Seite 18: Pflege Und Wartung
Wandmontage: Befestigen Sie den Halter mithilfe von Schrauben und Dübeln an der gewünschten Stelle an der Wand. Klinken Sie den Außensender in den Halter. Hinweis: Bevor Sie den Halter fest montieren, platzieren Sie bitte alle Gerätteile an den gewünschten Aufstell- bzw. -
Seite 19: Fehlerbeseitigung
FEHLERBESEITIGUNG Problem Lösungen Keine Anzeige auf der • Batterien polrichtig einlegen Basisstation • Batterien wechseln Kein Senderempfang • Batterien des Außensenders prüfen Anzeige „---“ (keine Akkus verwenden!) • Neuinbetriebnahme von Sender und Basisstation gemäß Anleitung • Anderen Aufstellort für Sender und/oder Basisstation wählen •... -
Seite 20: Technische Daten
Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. - Seite 21 Außenbereich -39,9°C bis +59,9°C mit 0,1°C Auflösung (Anzeige “OF.L” außerhalb dieses Bereichs) Raumtemperatur-Prüfintervall alle 27,5 Sekunden Empfang der Außenbereichsdaten alle 27,5 Sekunden Sendebereich bis zu 80 m (im Freifeld) Stromversorgung: Temperaturstation 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6 Außensender 2 x 1,5 V-Batterie Typ Micro AAA, IEC, LR3 Batterielebensdauer (Alkali-Batterien empfohlen):...
-
Seite 22: Eu-Konformitätserklärung
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim. Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. EU-KONFORMITÄTSERKLÄRUNG Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen...
