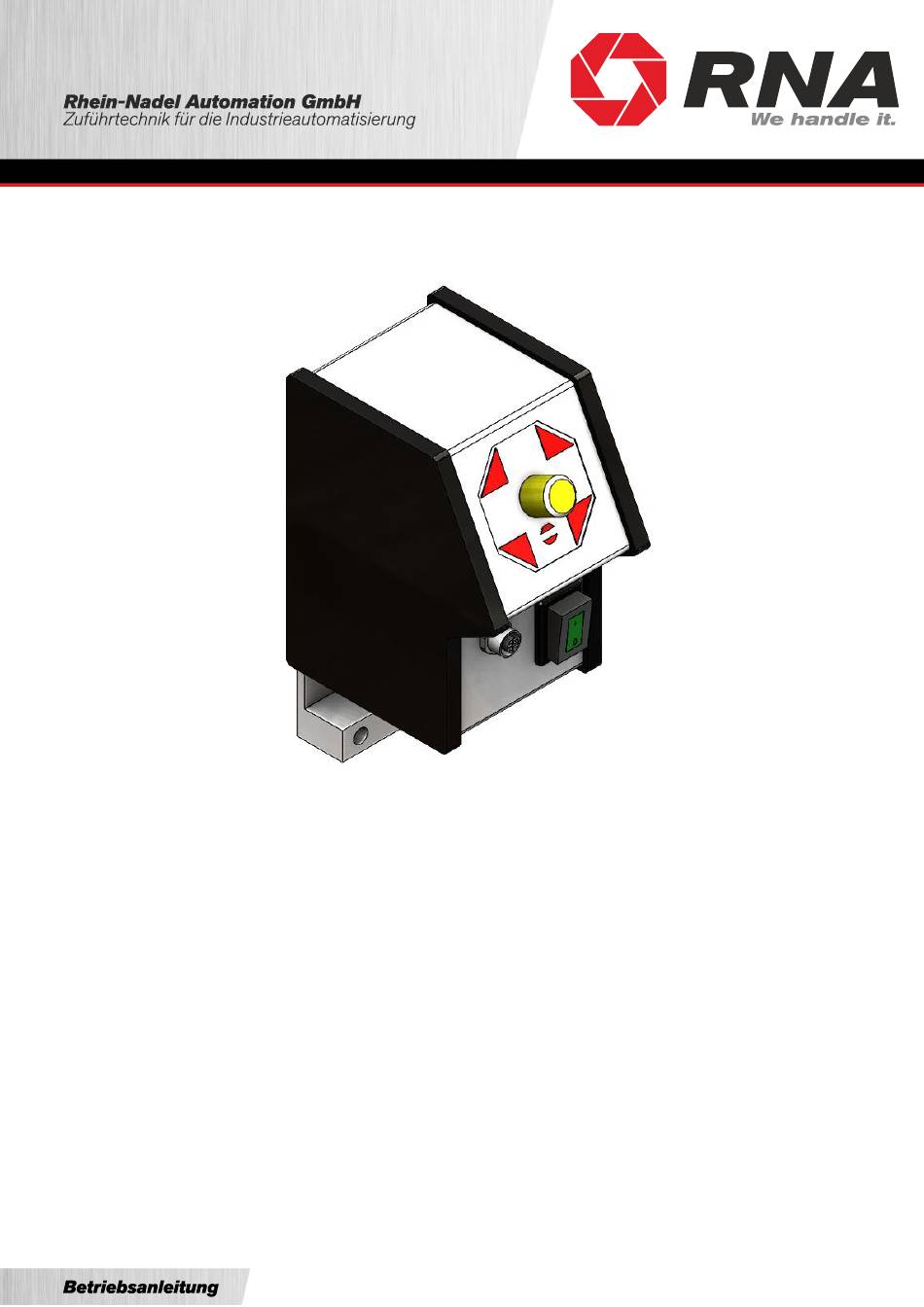

- Seite 1 Betriebsanleitung Steuergeräte für Bandantriebe EBC 3000...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten ........................4 1.1. Funktionsbeschreibung ....................... 4 1.2. EG - Konformität ......................... 4 1.3. Technische Daten ....................... 4 Sicherheitshinweise ....................... 4 Hinweise zur Inbetriebnahme ....................5 3.1. Werksseitige Grundeinstellung ................... 5 3.2. Externer Sollwert mit 0-10 V bzw. 0-20mA ................. 6 3.2.1. -
Seite 3: Konformitätserklärung
Konformitätserklärung Im Sinne der Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU Hiermit erklären wir das das Produkt folgenden Bestimmungen entspricht: Niederspannungsrichtlinie 2014/35/EU EMV-Richtlinie 2014/30/EU Angewendete harmonisierte Normen: DIN EN 60204 T1 EN 61439-1 Bemerkungen: Rhein-Nadel-Automation --------------------------------- Geschäftsführer Jack Grevenstein Rhein-Nadel Automation GmbH VT-BA-EBC3000_DE-2020 / 06.05.2020 SJ... -
Seite 4: Technische Daten

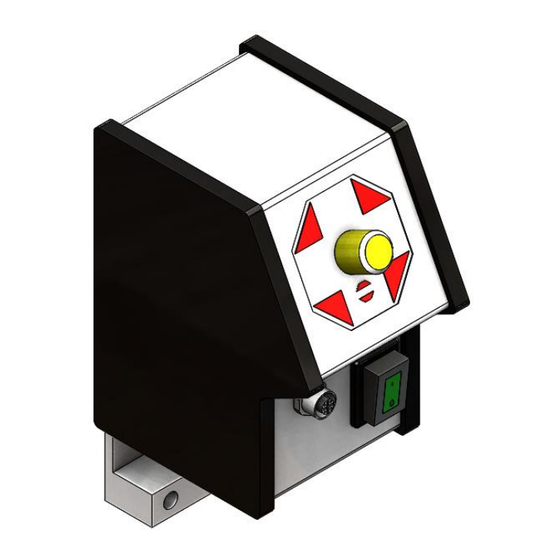

1.1. Funktionsbeschreibung Das Steuergerät EBC 3000 wurde zum Betrieb des RNA - Schmalspurbandes FP 15 entwickelt. Die eingesetzte Impuls- Breitenmodulation erzeugt durch einen Formfaktor nahe 1 einen hohen Wirkungsgrad und gutes Anlaufverhalten. Alle Bedienungsorgane einschließlich der Steckvorrichtung für den Motoranschluss sind auf der Frontplatte angeordnet. -
Seite 5: Hinweise Zur Inbetriebnahme
Hinweis Dieser Hinweis kennzeichnet nützliche Tipps zum Betrieb des Steuergerätes. Achtung! Arbeiten an elektrischen Ausrüstungen der Maschine/Anlage dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft gemäß den elektro-techni- schen Regeln vorgenommen werden! Alle Sicherheits- und Gefahrenhinweise an der Maschine / Anlage beachten! Die elektrische Ausrüstung einer Maschine / Anlage ist regelmäßig zu begutachten und zu prüfen. -
Seite 6: Externer Sollwert Mit 0-10 V Bzw. 0-20Ma
3.2. Externer Sollwert mit 0-10 V bzw. 0-20mA Vor dem Anschluss muss die rechte Seitenwand des Gerätes geöffnet werden. Achtung! Vor dem Öffnen des Steuergerätes Netzstecker ziehen! Und 10 Min warten bis das Netzteil entladen ist. Der Anschluss erfolgt an der Klemmleiste XK1 Bei Sollwert mit 0-10 Volt an die Klemme XK1.3 +10 Volt Klemme XK1.5 GND... -
Seite 7: Maßzeichnung
4. Maßzeichnung 5. Anschlussschaltbild Rhein-Nadel Automation GmbH VT-BA-EBC3000_DE-2020 / 06.05.2020 SJ... - Seite 8 Weitere Produktionsstandorte Fax: +49 (0) 241-5109-219 der RNA-Gruppe: E-Mail: vertrieb@RNA.de www.RNA.de Produktion Zweigbetrieb Lüdenscheid Rhein-Nadel Automation GmbH Weitere Unternehmen der RNA-Gruppe: Nottebohmstraße 57 D-58511 Lüdenscheid Tel.: +49 (0) 2351 41744 Fax: +49 (0) 2351 45582 Produktion und Vertrieb E-Mail: werk.luedenscheid@RNA.de Schwerpunkt: Pharmaindustrie PSA Zuführtechnik GmbH...
