De onderdelen van de RMQ zijn weergegeven in afb.
1.
1
2
3
4
5
6

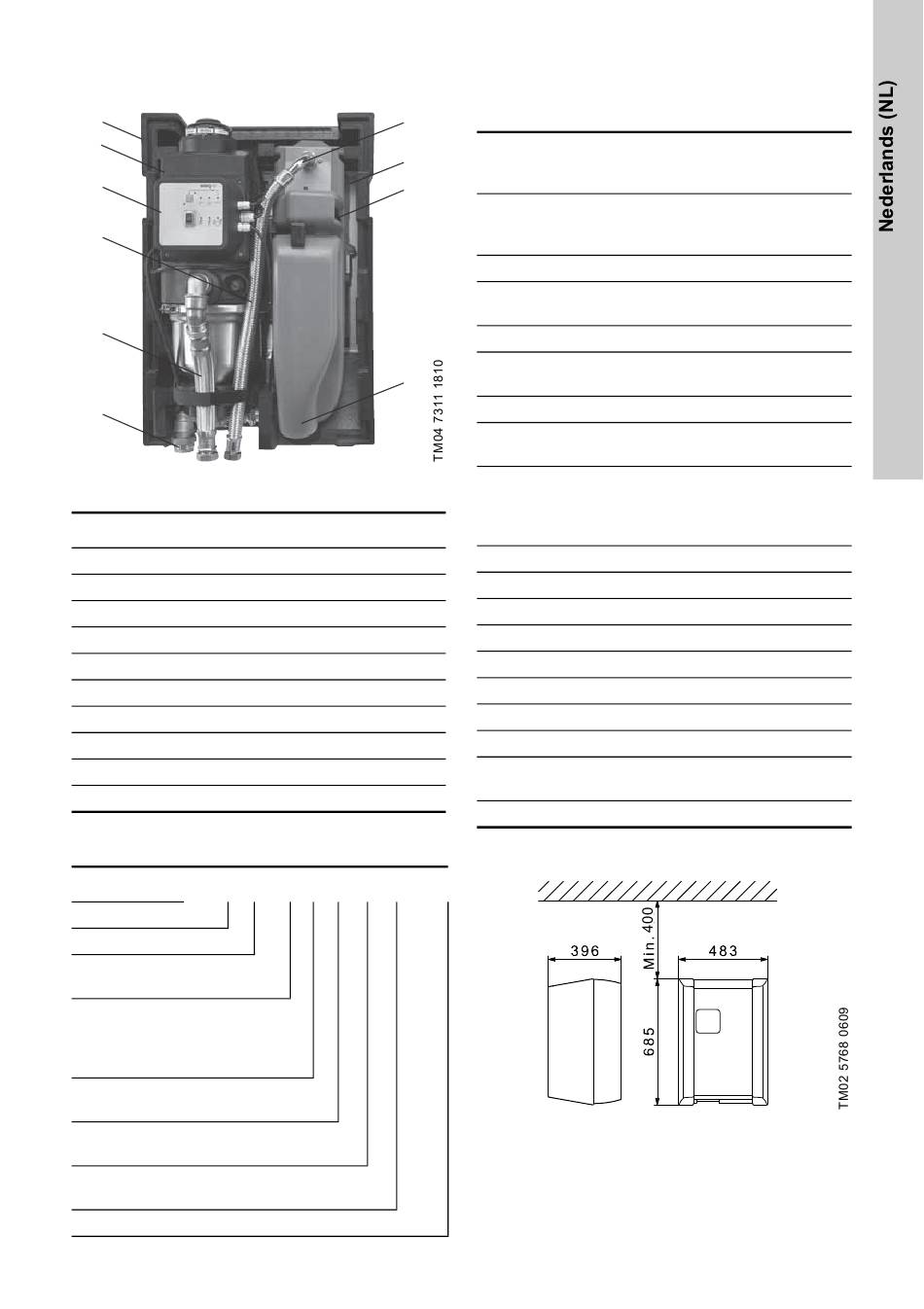

Afb. 1 RMQ-onderdelen
Pos. Beschrijving
1 Behuizing
2 Pomp
3 Bedieningspaneel
4 Waterleidingtoevoer
5 Persleiding
6 Toevoerslang
7 Vlotterklep
8 Waterleidingtank
9 Noodoverloop
10 Overloop

6. Typesleutel

Voorbeeld RMQ 3 -45 B -A -W -A BVBP
Serie
3
Nominaal debiet [m /h]
Maximale opvoerhoogte
[m]
Code voor besturingsuitvoe-
ring
A: Elektronische regelaars
B: Elektrische besturing
Code voor uitvoering
A: Standaard
Code voor leidingaansluiting
W: Binnendraad
Code voor materialen
A: Standaard
Code voor asafdichting

7. Technische specificaties

7.1 Bedrijfscondities

7
Debiet, Q
max.
8
RMQ -35
RMQ -45
9
Opvoerhoogte, H
RMQ -35
RMQ -45
Vloeistoftemperatuur
Maximale inlaatdruk, waterlei-
dingaansluiting
Systeemdruk
Max. hoogte tot hoogste
10
gebruikspunt
Voedingsspanning
Ingangsvermogen tijdens
stand-by
Nominaal opgenomen vermo-
gen
RMQ -35
RMQ -45
Behuizingsklasse
Omgevingstemperatuur
Bevestigingsplaats
Gewicht
Materiaal, behuizing
Materiaal, pomp
Materiaal, waterleidingtank
Afmeting, waterleidingtoevoer 3/4"
Afmeting, zuig- en persleidin-
gen
Afmeting, overloop

7.2 Afmetingen

Afb. 2 Maatschets (afmetingen in mm)
3
4,0 m /h
3
4,5 m /h
max.
35 m
45 m
5-35 °C
6 bar
Maximaal 7,5 bar
15 m
230 VAC, 50 Hz
Ca. 2,5 W
Ongeveer 850 W
Ongeveer 1000 W
IP42
0-45 °C
Binnen
24 kg
EPP-schuim
RVS/POM/PPO
PE
1"
DN 70
