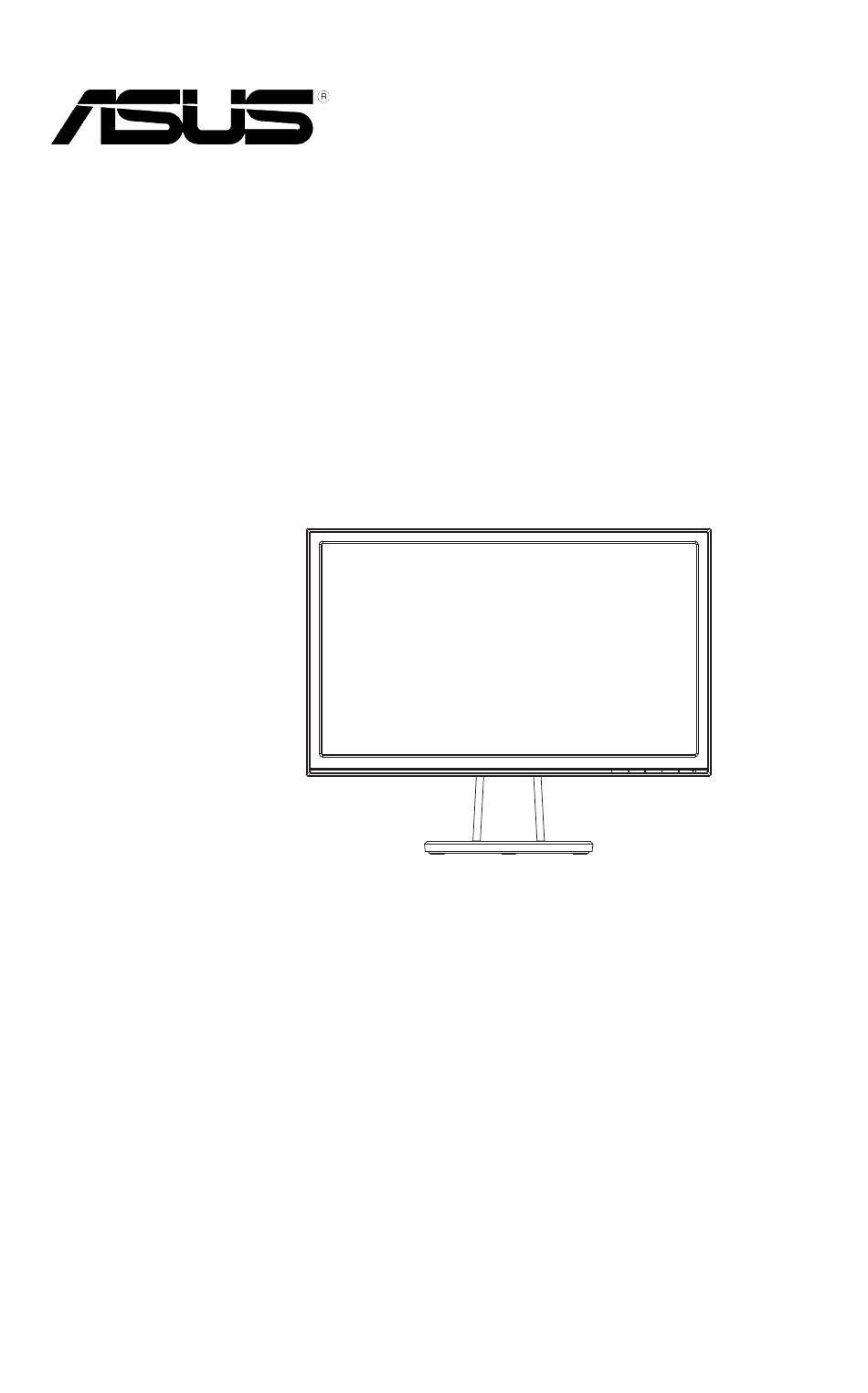

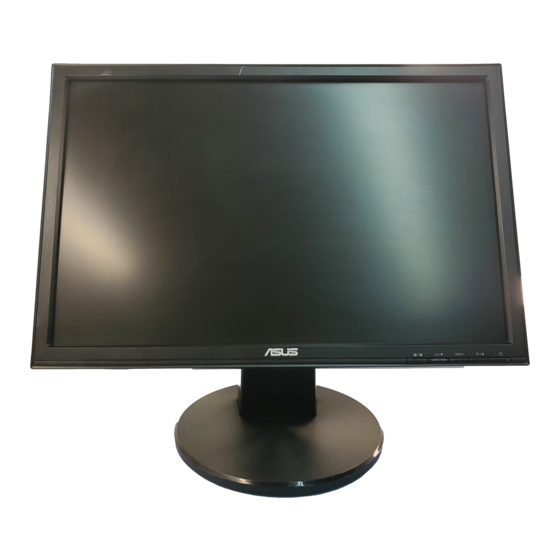

- Seite 1 Juli 2010 LED-Monitor Serie VW199 Anwenderhandbuch...
-
Seite 2: Inhaltsverzeichnis
Werkzeug übersetzt werden; ausgenommen hiervon sind Kopien des Käufers für Sicherungszwecke. Die Garantie oder der Service wird unter folgenden Bedingungen nicht verlängert: 1. Das Produkt wird ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder verändert, 2) die Seriennummer des Produkts fehlt oder ist unleserlich. -
Seite 3: Hinweise
Hinweise FCC- (Federal Communications Commission-)Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Voraussetzungen: • Dieses Gerät darf keine Störungen verursachen. • Dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen übereinstimmend befunden. Diese Grenzwerte wurden definiert, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, falls nicht in Übereinstimmung mit den Bedienungsanweisungen aufgestellt und verwendet, Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Konfigurationen nicht zu Störungen kommt. Falls diese Ausrüstung Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Geräts herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: • Neuausrichtung oder Neuplatzierung der Empfangsantenne(n). • Vergrößern des Abstands zwischen Gerät und Empfänger. • Anschluss des Geräts an einen vom Stromkreis des Empfängers getrennten Stromkreis. • Hinzuziehen des Händlers oder eines erfahrenen Radio-/ Fernsehtechnikers. Als Energy Star Partner hat unser Unternehmen festgestellt, ® dass dieses Produkt die Richtlinien von Energy Star bez. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Versuchen Sie nicht, das Netzteil selbst zu reparieren. Ziehen Sie einen entsprechend qualifizierten Techniker hinzu oder wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. • Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben. • Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist. • Der Monitor sollte nur von der auf dem Etikett angegebenen Stromquelle versorgt werden. Wenn Sie nicht wissen, welche Stromspannung und -stärke bei Ihnen standardmäßig zu finden ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder an den für Sie zuständigen Stromversorger. • Verwenden Sie den örtlichen Standards entsprechende Stecker. • Verhindern Sie Überlastungen bei Mehrfachsteckdosen und Verlängerungskabeln; sie lösen u. U. einen Brand oder einen Stromschlag aus. • Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie den Monitor nicht in einer Umgebung auf, in der mit Feuchtigkeit zu rechnen ist. Stellen Sie das Gerät auf eine stabile Fläche. -
Seite 5: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten, nicht am Fuß oder am Kabel. • Reinigung: Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem Tuch mit mildem Reinigungsmittel entfernt werden. • Alkohol-oder azetonhaltige Reiniger dürfen nicht verwendet werden. Verwenden Sie einen speziell für LEDs vorgesehenen Reiniger. Sprühen Sie Reiniger nie direkt auf das Display, denn er könnte in das Geräteinnere gelangen und einen Stromschlag verursachen. Folgendes stellt keinen Fehler oder Problem dar: • Bei erstmaligem Gebrauch kann der Bildschirm flackern. Schalten Sie das Gerät am Stromschalter aus und wieder ein, damit das Flackern verschwindet. • Unter Umständen ist das Display unterschiedlich hell; dies hängt vom eingestellten Desktop-Hintergrund ab. • Wenn längere Zeit dasselbe Bild auf dem Display steht, hinterlässt es u. U. ein Nachbild. Dieses Bild verschwindet langsam. Sie können dieses Verschwinden durch Ausschalten des Geräts für mehrere Stunden (am Stromschalter) unterstützen. • Wenn der Bildschirm erlischt, blinkt oder leer bleibt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder das für Sie zuständige Servicecenter. Versuchen Sie nicht, den Monitor selbst zu reparieren! In diesem Handbuch verwendete Symbole ACHTUNG: Hinweise zur Vermeidung von Verletzungen. -
Seite 6: Weitere Informationsquellen
Weitere Informationsquellen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS Web-Sites Die Web-Sites des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Fakultative Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. -
Seite 7: Herzlich Willkommen
Herzlich willkommen! ® Besten Dank, dass Sie den ASUS LED-Monitor der Serie VW199 gekauft haben! Dieser neueste Widescreen LED-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen sorgen für die optimale, augenfreundliche und brillante Bildwiedergabe der Serie VW199! Inhalt Das Paket für LED-Monitor Geräte der Serie VW199 sollte Folgendes enthalten: LED-Monitor Monitorständer und -basis Benutzerhandbuch-CD Kurzbedienungsanleitung Garantiekarte Netzkabel VGA-Kabel Audiokabel (VW199T/S) Wenn eine der o. a. Komponenten beschädigt ist oder fehlt, wenden Sie sich sofort an den Händler, bei dem Sie das Gerät gekauft haben. ASUS LED-Monitor Serie VW199... -
Seite 8: Zusammenbau Des Monitorfußes
Zusammenbau des Monitorfußes Dies geschieht wie folgt: Bringen Sie den Fuß an dem Monitor an. Sie hören einen Klickton, wenn der Fuß ricntig einrastet. Verstellen Sie die Lage des Bildschirms, um einen angenehmen Blickwinkel zu erhalten. Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. Einführung 1.4.1 Gerätevorderseite 1.4.1.1 VW199T/VW199S Kapitel 1: Einführung... - Seite 9 Takts; drücken Sie hierfür diese Taste 2-4 Sek. (nur VGA-Modus). • Verwenden Sie die Schnelltaste zum Umschalten zwischen den sechs voreingestellten Videomodi (Szenenmodus, Standardmodus, Theatermodus, Spielmodus, Nachtsichtmodus und sRGB-Modus) mit SPLENDID™ Video Intelligence Technology. • Mit dieser Taste beenden Sie überdies das OSD-Menü oder kehren bei aktivem Menü zum vorherigen Menü zurück. Taste • Taste zur Reduzierung des Werts der gewählten Funktion oder zum Ansteuern der nächsten Funktion. • Hiermit wird auch die Lautstärke eingestellt. Taste MENÜ: • Taste zum Aufrufen des OSD-Menüs. • Mit dieser Taste wird bei aktivem OSD-Menü die markierte Funktion (das Symbol) aufgerufen bzw. ausgewählt. Taste • Taste zur Reduzierung des Werts der gewählten Funktion oder zum Ansteuern der nächsten Funktion. • Hiermit wird auch die Helligkeit eingestellt. Einschalttaste: • Taste zum Ein- und Ausschalten des Geräts. LED für Stromversorgung: • Die Farbe der LED hat folgende Bedeutung: Status Bedeutung Blau Bernstein Standby-Modus AUS ASUS LED-Monitor Serie VW199...
- Seite 10 1.4.1.2 VW199N/VW199D Taste • Für automatische Einstellung der optimalen Position, Phase und des Takts; drücken Sie hierfür diese Taste 2-4 Sek. (nur VGA-Modus). • Verwenden Sie die Schnelltaste zum Umschalten zwischen den sechs voreingestellten Videomodi (Szenenmodus, Standardmodus, Theatermodus, Spielmodus, Nachtsichtmodus und sRGB-Modus) mit SPLENDID™ Video Intelligence Technology. • Mit dieser Taste beenden Sie überdies das OSD-Menü oder kehren bei aktivem Menü zum vorherigen Menü zurück. Taste • Taste zur Reduzierung des Werts der gewählten Funktion oder zum Ansteuern der nächsten Funktion. • Diese Taste dient auch als Schnelltaste zur Kontrasteinstellung. Taste MENÜ: • Taste zum Aufrufen des OSD-Menüs. • Mit dieser Taste wird bei aktivem OSD-Menü die markierte Funktion (das Symbol) aufgerufen bzw. ausgewählt. Taste • Taste zur Reduzierung des Werts der gewählten Funktion oder zum Ansteuern der nächsten Funktion. • Hiermit wird auch die Helligkeit eingestellt. Einschalttaste: • Taste zum Ein- und Ausschalten des Geräts. Kapitel 1: Einführung...
-
Seite 11: Geräterückseite
LED für Stromversorgung: • Die Farbe der LED hat folgende Bedeutung: Status Bedeutung Blau Bernstein Standby-Modus AUS 1.4.2 Geräterückseite Screw holes for VESA Wall Mount Rear connectors Wechselstromeingang Audio Line-in-Anschluss (VW199T/S) DVI-Anschluss (VW199T/N) VGA-Anschluss ASUS LED-Monitor Serie VW199... -
Seite 12: Abnehmen Des Schwenkarms/Fußes (Für Vesa-Wandmontage)
Abnehmen des Schwenkarms/Fußes (für VESA-Wandmontage) Der abnehmbare Fuß der LED-Monitore der Serie VW199 ist für VESA- Wandmontage konzipiert. Der Schwenkarm/Fuß wird wie folgt abgenommen: Entfernen Sie die Abdeckung von dem Halter. 2. Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf einen Tisch. Entfernen Sie wie unten abgebildet mit einem Schraubenzieher die drei Schrauben von dem Monitorfuß. Nehmen Sie den Halter von dem Monitor ab. • Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. • Halten Sie den Monitorfuß, wenn Sie die Schrauben entfernen. screws • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. Kapitel 2: Aufbau und Konfiguration... -
Seite 13: Einstellen Des Monitors
Einstellen des Monitors • F ür eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • H alten Sie während des Einstellens des Winkels den Monitorfuß fest. • M öglich sind Neigungswinkel zwischen -5˚ und 20˚. -5 º ~20 º ASUS LED-Monitor Serie VW199... -
Seite 14: Osd- (On-Screen Display-) Menü
OSD- (On-Screen Display-) Menü 3.1.1 Konfiguration VW199 Splendid Scenery Mode Color Standard Mode Image Theater Mode Input Select Game Mode System Setup Night View Mode sRGB Move Menu Exit Aktivieren Sie das OSD-Menü mit der Taste MENÜ. Steuern Sie mit und durch die einzelnen Funktionen. Drücken Sie erneut die Taste MENU zum Markieren und Aktivieren der gewünschten Funktion. Falls die markierte Funktion über ein Untermenü verfügt, drücken Sie erneut und zum Durchgehen der Funktionen des Untermenüs. Drücken Sie erneut die Taste MENU zum Markieren und Aktivieren der gewünschten Funktion im Untermenü. - Seite 15 VW199 Splendid Brightness Color Contrast Image Saturation Input Select Color Temp User Mode System Setup Natural Skin Tone Smart View Move Menu Exit • Helligkeit: Möglich sind Werte zwischen 0 und 100. • Kontrast: Möglich sind Werte zwischen 0 und 100. • Sättigung: Möglich sind Werte zwischen 0 und 100. • Farbtemp.: Diese Funktion verfügt über 3 voreingestellte Farbmodi (Kühl, Normal, Warm) und einen Anwender. • Hautton: Enthält 3 Farbmodi: Rötlich, Natürlich, Gelblich. • Intelligente Ansicht: De-/Aktiviert die Funktion „Intelligente Ansicht“. Im Anwender sind die Farben Rot (R), Grün (G) und Blau (B) vom Anwender einstellbar; mögliche Werte liegen zwischen 0 und 100. ASUS LED-Monitor Serie VW199...
-
Seite 16: Eingangswahl
Bildeinrichtung Die Optionen dieser Funktion: Schärfe, Kontrollen, ASCR, Position (nur VGA) und Fokus (nur VGA). VW199 Splendid Sharpness Aspect Control Full Color Image ASCR Input Select Position System Setup Focus Move Menu Exit • Schärfe: Zum Einstellen der Bildschärfe. Möglich sind Werte zwischen 0 und 100. • Kontrollen: Zur Anpassung des Seitenverhältnisses auf „Vollbild“ oder „4:3“. • ASCR: Wählen Sie zur De-/Aktivierung des dynamischen Kontrastverhältnisses ON (Ein) oder OFF (Aus). • Position: Zum Einstellen der horizontalen (H-Position) und der vertikalen (V-Position) Position des Bilds. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). • Fokus: Funktion zum Verringern des vertikalen und horizontalen Zeilenrauschens; hierbei werden (Phase) und (Takt) getrennt eingestellt. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). Eingangswahl Zur Auswahl des Signaleingangs; möglich sind VGA, DVI (VW199T/N). -
Seite 17: Systemeinstellungen
Splendid All Reset Color Image Input Select System Setup Move Menu Exit • Splendid Demo Mode: Hiermit wird die Funktion „Splendid“ im Demomodus ausgeführt. • Lautstärke: Zum Anpassen des Lautstärkepegels der Lautsprecher (VW199T/S). • ECO Mode: Schaltet den ECO-Modus ein-oder auszuschalten. • OSD-Einstellungen: Zum Einstellen der horizonalen (H-Position) und der vertikalen (V-Position) Bildposition, der OSD-Abschaltzeit, von DDC/CI und Transparenz des OSD-Bildschirms. • Sprache: Zur Auswahl der Sprache für das OSD-Menü; möglich sind English (Englisch), French (Französisch), German (Deutsch), Spanish (Spanisch), Italian (Italienisch), Dutch (Holländisch), Russian (Russisch), Traditional Chinese (Traditionelles Chinesisch) und Simplified Chinese (Vereinfachtes Chinesisch) , Japanese (Japanisch) sowie Korean (Koreanisch). • Information: Für Anzeige der Monitordaten. • Fabrikseinst: Mit „Ja“ werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. ASUS LED-Monitor Serie VW199... -
Seite 18: Technische Daten
Technische Daten Modell VW199T/N/S/D Display-Größe 19 Zoll, 48.3 cm Max. Auflösung 1440 x 900 Helligkeit (i.d.R.) 250 cd/㎡ Eigenkontrastverhältnis (i.d.R.). 1000:1 Blickwinkel (H/V) (CR ≥ 10) 170°/160° Anzeigefarben 16,7 Mio. Reaktionszeit 5 ms (Tr+Tf) Analogeingang D-Sub Digitaleingang DVI (beim VW199T/N) 1W x 2(nur beim VW199T und Lautsprecher (integriert) VW199S) Neigungswinkel -5° ~ +20° VESA-Wandmontage ja (100 mm x 100 mm) Abmessungen Gerät (B X H 444 x 369.26 x 210 mm x T) Abmessungen Verpackung (B 496 x 416 x 139 mm x H x T) Nettogewicht (gesch.) 4,0 kg Bruttogewicht (gesch.) 5,2 kg WS 100-240 V Spannung (Diffusionsspannung) Kapitel 3: Allgemeines... -
Seite 19: Problembeseitigung (Faq)
Das Bild zittert oder Wellen sind • Überprüfen Sie, ob das Signalkabel zu sehen. ordnungsgemäß am Monitor und am PC eingesteckt ist. • Entfernen Sie elektrische Geräte, die Interferenzen verursachen können, aus der Nähe des Monitors. Das Bild weist Farbfehler auf • Sehen Sie nach, ob Pins im Signalkabel verbogen (Weiß wird nicht als Weiß sind. angezeigt). • Setzen Sie das Gerät mittels OSD-Menü zurück. • Ändern Sie die RGB-Einstellungen oder die Farbtemp. im OSD-Menü. Das Bild ist verschwommen. • Drücken Sie 2 Sek. die Taste ; hiermit wird das Bild automatisch positioniert (nur VGA-Modus). • Ändern Sie im OSD-Menü die Werte für Phase und Takt. Kein Ton bzw. Ton zu leise • Überprüfen Sie, ob das Audiokabel ordnungsgemäß (VW199T/S). am Monitor und am PC eingesteckt ist. • Ändern Sie die Lautstärke am Monitor und am PC. • Überprüfen Sie, ob die Sound-Karte im PC ordnungsgemäß installiert und aktiviert ist. ASUS LED-Monitor Serie VW199... -
Seite 20: Unterstützte Taktwerte
Unterstützte Taktwerte Unterstützte Primärtaktwerte PC Mode Resolution H(KHz) V(Hz) Pixel (MHz) 640x480 31.469 25.175 640x480 37.861 31.5 640x480 37.5 31.5 800x600 35.156 800x600 37.879 SVGA 800x600 48.077 800x600 46.875 49.5 1024x768 48.363 1024x768 56.476 1024x768 60.023 78.75 1152x864 67.5 1280x960 SXGA 1280x1024 63.981...
