Inbetriebnahme
1. Entfernen die Sie die Frontabdeckung (siehe Abb. 1,2).
2. Befestigen Sie den Empfänger an der Wand oder auf einer
Unterputzdose.
3. Schalten Sie den Leitungsschutzschalter (Sicherung) aus.
4. Schließen Sie den Empfänger nach dem Leitungsschema an.
5. Schließen Sie den Empfänger ans Stromnetz 230 V/50 Hz an.
6. Schalten Sie den Leitungsschutzschalter ein, auf dem
Empfänger blinkt die grüne Diode,wodurch der Empfänger zur
weiteren Einstellung vorbereitet ist.
7. Drücken Sie kurz für ca 1,5 s die FUNKTIONSTASTE (Abb.4)
die grüne und rote Diode blinken abwechselnd.
8. Auf der Steuereinheit (dem Sender) führen Sie die Aktivierung
des Empfängers nach der Bedienungsanleitung zum gegebenen
Sender (PH-BSP oder PH-ET7-V) durch.
9. Beim richtigen Erlernen vom Code blinken die grüne
und rote Diode gleichzeitig.

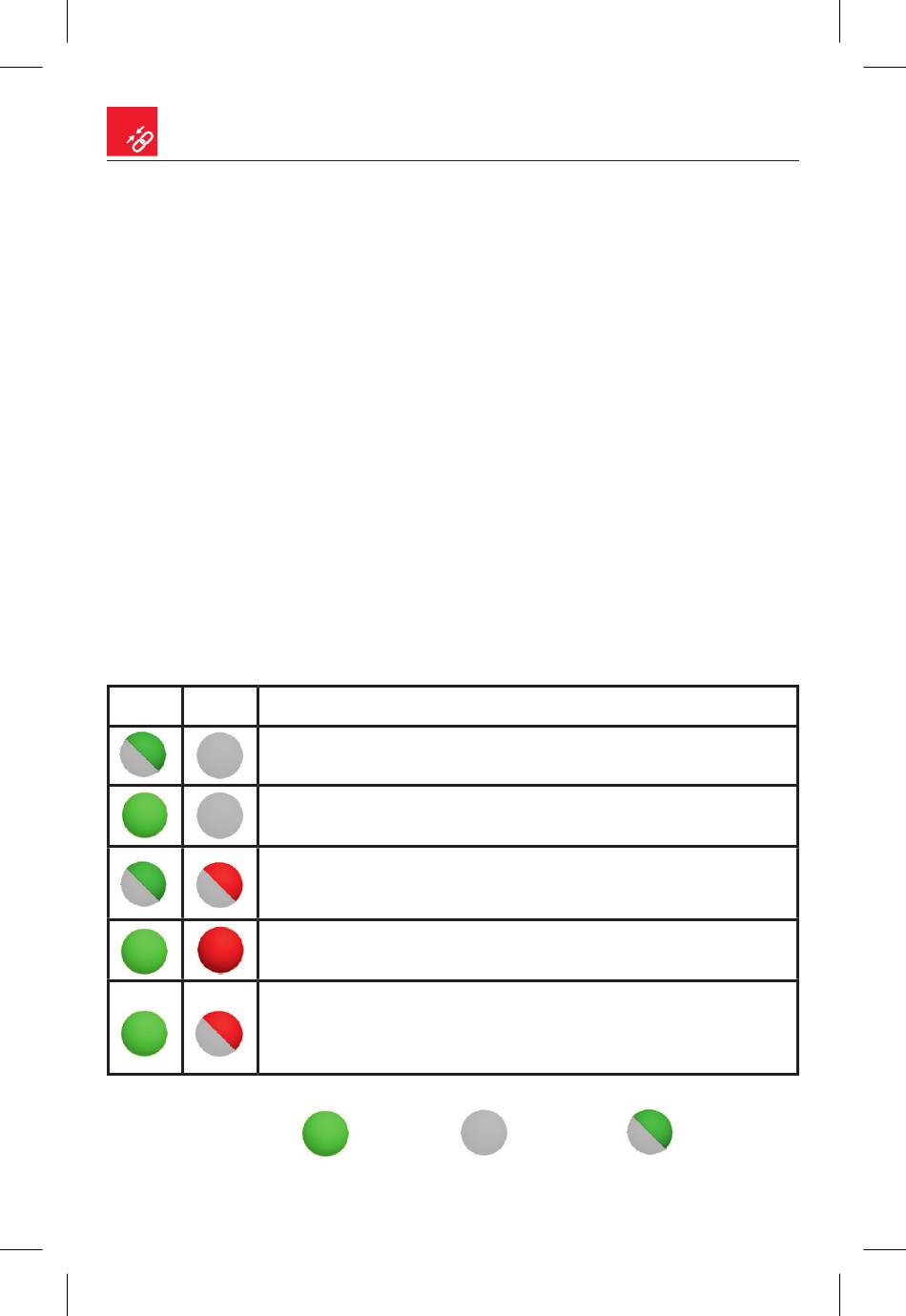

LED1 LED2
Speicher ist leer, Code wurde nicht erlernt
Code wurde erlernt
BLINKEN ABWECHSELND= Modus für Erlernen des Codes
BLINKEN GLEICHZEITIG= Code wurde erlernt
BLINKEN GLEICHZEITIG FÜR LANGE ZEIT= Code wurde gelöscht
Relais wurde eingeschaltet
STÖRUNG (sollte innerhalb von 6 Stunden kein Signal vom
Empfänger empfangen werden, schaltet sich die Anlage für
2 Min. in den Modus EIN und für 8 Min. in den Modus AUS).
LED 2 blinkt nur in dem Fall, dass das Relais
eingeschaltet ist, d. h. für 2 Min.
ERKLÄRUNGEN:
FUNKTION
LEUCHTET
LEUCHTET
NICHT
BLINKT
