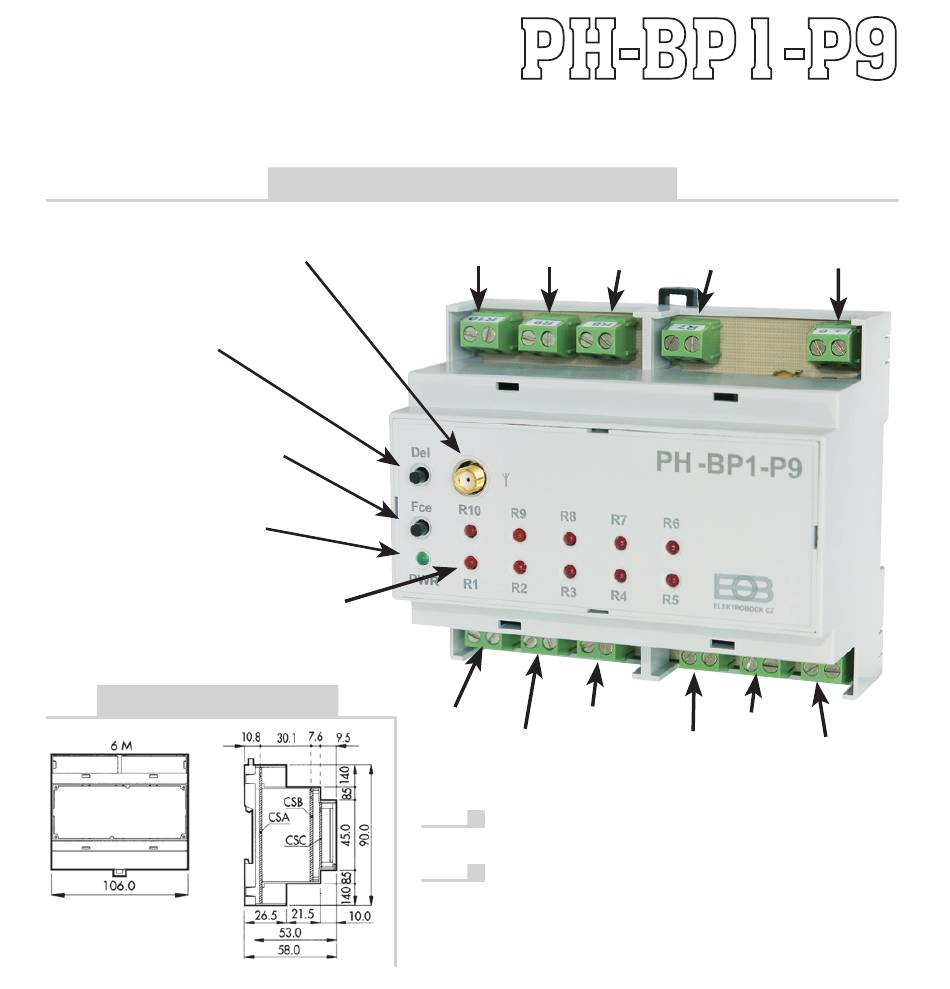

Antenne mit SMA-Steckverbin-
der für 433,92 MHz
TasteDel
zum Löschen der Codes
TasteFce
für Kanalauswahl R1-R9
Diode PWR
Versorgungsanzeige
Dioden R1-R10
Zustandsanzeige der Ausgangs-
kontakte R1-R10
ABMESSUNGEN

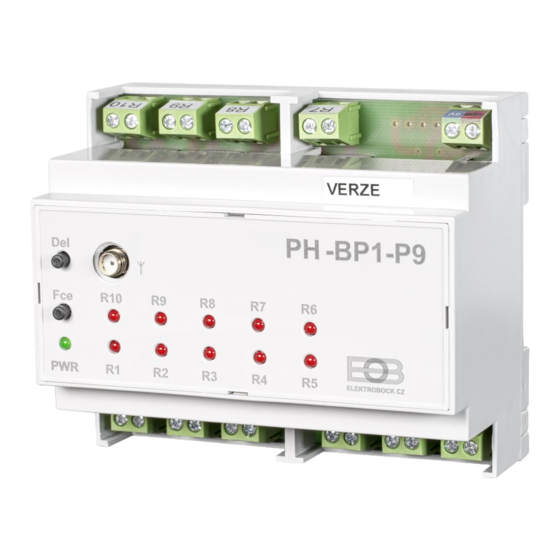

9-KANAL-EMPFÄNGER FÜR ZONENREGELUNG
ALLGEMEINE BESCHREIBUNG
Ausgang
R10
Ausgang
R1 Ausgang
PH-BP1-P9
Ausgang
Ausgang
R9
R8
Ausgang
R3 Ausgang
R2
R4
die Ausgangskontakte R1-R10 sind
potentialfrei (spannungslos)
der Empfänger kann Signale von max. 9
Sendern (Thermostaten) empfangen
Eingang
Ausgang
+5V
R7
Ausgang
R5 Ausgang
R6
Werbung
Verwandte Anleitungen für Elektrobock PH-BP1-P9
Inhaltszusammenfassung für Elektrobock PH-BP1-P9
- Seite 1 PH-BP1-P9 9-KANAL-EMPFÄNGER FÜR ZONENREGELUNG ALLGEMEINE BESCHREIBUNG Ausgang Ausgang Ausgang Eingang Ausgang Antenne mit SMA-Steckverbin- der für 433,92 MHz TasteDel zum Löschen der Codes TasteFce für Kanalauswahl R1-R9 Diode PWR Versorgungsanzeige Dioden R1-R10 Zustandsanzeige der Ausgangs- kontakte R1-R10 ABMESSUNGEN Ausgang Ausgang...
- Seite 2 SCHALTPLAN Speisegerät +5V: wir empfehlen Anwendung von 1) AD05 Speisegerät +5 V/2.5 A/DC für Montage in die Steckdose. 2) AD05-DIN Speisegerät auf DIN Schiene +5 V/2,5 A/DC - erhältlich unter www.elbock.cz...
-
Seite 3: Montage
MONTAGE 1) Installieren Sie den Empfänger (im Innenbereich) möglichst weit von großen Metall- gegenständen (min. 0,5 m) und außerhalb von Starkstromleitungen wegen Beein- trächtigunwg des Signalempfangs! 2) Die Montage muss spannungslos erfolgen! 3) Wir empfehlen, die Installation durch eine Person mit entsprechender elektrotechni- schen Qualifikation durchführen zu lassen! 4) Da das gesamte System auf der bidirektionalen Funkfrequenz 433,92 MHz arbeitet, beachten Sie die Anweisungen für die Montage und Positionierung! - Seite 4 INBETRIEBNAHME – CODIEREN Nach der Montage uden Hauptsicherungsschalter einschalten – die grüne PWR-Diode leuchtet auf und der Empfänger ist betriebsbereit. a) SPEICHERLÖSCHUNG ALLER KANÄLE - die Tasten am Empfänger gleichzeitig drücken ca. 5 s halten, der Speicher wird an allen Kanälen gelöscht (Dioden R1 bis R9 leuchten zugleich auf). b) CODIEREN 1.
- Seite 5 Empfänger für die Code-Löschung drücken (die Codes der anderen Kanäle bleiben erhalten)! DIODENANZEIGE GRÜNE Diode PWR LEUCHTET = Versorgungsanzeige PH-BP1-P9 ROTE Dioden R1-R10 LEUCHTEN = Schließungsanzeige für jeweiligen Schaltkreis BLINKEN 1/1 s = LERNMODUS BLINKEN 1/4 s = KEIN CODE ANGELERNT LEUCHTET NICHT = Abchaltungsanzeige für jeweiligen...
-
Seite 6: Eu-Konformitätserklärung
Die Garantiezeit beträgt 2 Jahre. Im Falle vom Garantie- und Nachgarantieservice, schicken Sie das Produkt an die Adresse des Herstellers. EU-KONFORMITÄTSERKLÄRUNG Die ELEKTROBOCK CZ s.r.o. erklärt hiermit, dass dieser Funkanlagentyp PH-BP1-P9 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist auf der folgenden Webseite abrufbar: www.elbock.cz ELEKTROBOCK CZ s.r.o.
