Elektrobock PH-SP2 Montage

Diese Anleitung herunterladen

• Element im System PocketHome®

• Empfänger schaltet nach der übergeordneten

Steuereinheit den angeschlossenen elektrischen

Verbraucher ein

• Bidirektionale Funkkommunikation auf 433,92 MHz

• Übergeordnetes Element ist die Steuereinheit PH-BSP

oder PH-ET7-V

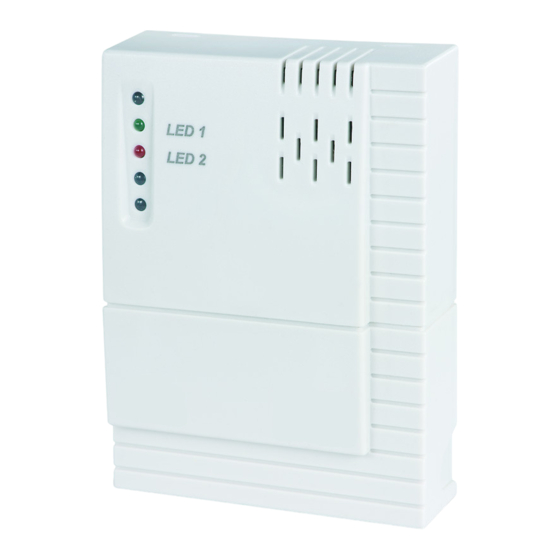

PH-SP2

Drahtloser Empfänger zur Bedienung

von elektrischen Heizungsanlagen

- FÜR WANDMONTAGE -

Seite 1 PH-SP2 Drahtloser Empfänger zur Bedienung von elektrischen Heizungsanlagen - FÜR WANDMONTAGE - • Element im System PocketHome® • Empfänger schaltet nach der übergeordneten Steuereinheit den angeschlossenen elektrischen Verbraucher ein • Bidirektionale Funkkommunikation auf 433,92 MHz • Übergeordnetes Element ist die Steuereinheit PH-BSP...
Seite 2 Montage Abb.1 Abb.2 Abb.3 Löcher zur Installation Ausgangsklemmen auf einer Unterputzdose Lochabstand 68mm Leistungsklemmen FUNKTIONSTASTE Leitungsschema Abb.4 FUNKTIONSTASTE: KURZES DRÜCKEN HEIZUNG - Erlernen des Codes max. 16 A LANGES DRÜCKEN (ca 5s) - RESET (der Code wird vom Speicher gelöscht – grüne und rote Diode blinken gleichzeitig).
Seite 3 Inbetriebnahme 1. Entfernen die Sie die Frontabdeckung (siehe Abb. 1,2). 2. Befestigen Sie den Empfänger an der Wand oder auf einer Unterputzdose. 3. Schalten Sie den Leitungsschutzschalter (Sicherung) aus. 4. Schließen Sie den Empfänger nach dem Leitungsschema an. 5. Schließen Sie den Empfänger ans Stromnetz 230 V/50 Hz an. 6.
Seite 4 0 bis 40°C Abmessungen 109 mm x 80 mm x 31mm EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt ELEKTROBOCK CZ s.r.o., dass der Funkanlagentyp PH-SP2 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.elbock.cz Bei den Ansprüchen in und nach der...
