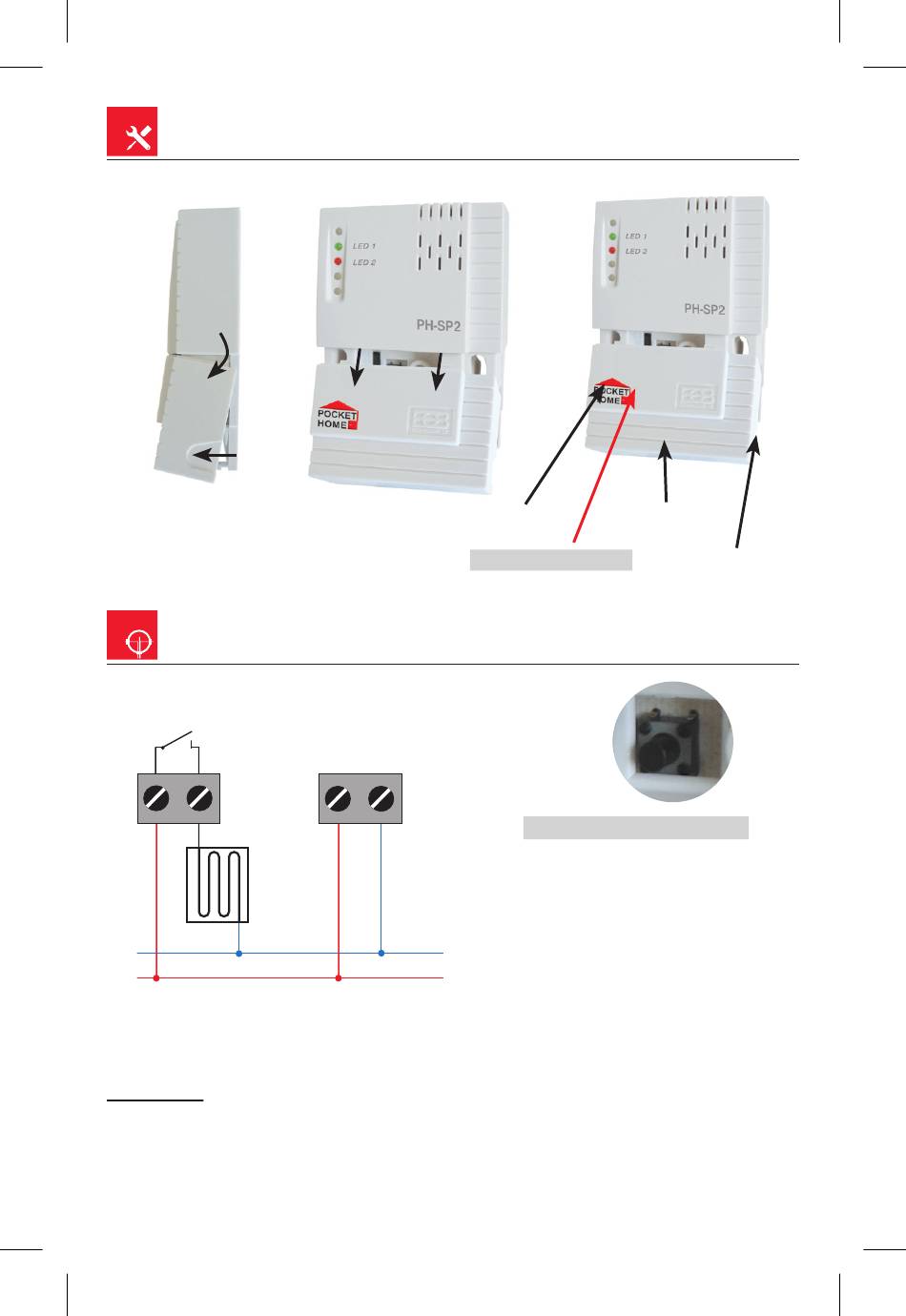

Montage
Abb.1
Leitungsschema
HEIZUNG
max. 16 A
Die Montage dürfen nur Personen mit entsprechender Qualifikation durchführen!
Die Montage darf nur im spannungslosen Zustand durchgeführt werden!
Warnung:
Schutz gegen Überspannung und Kurzschluss müssen bauseits vorhanden sein.
Eine entsprechende Trennvorrichtung muss als Teil der Elektroinstallation im
Gebäude sein.
Abb.2
Löcher zur Installation
auf einer Unterputzdose
Lochabstand 68mm
FUNKTIONSTASTE
N
L
N
230 V/ 50Hz
L
Abb.3
Ausgangsklemmen
Leistungsklemmen
Abb.4
FUNKTIONSTASTE:
KURZES DRÜCKEN
- Erlernen des Codes
LANGES DRÜCKEN (ca 5s)
- RESET (der Code wird vom
Speicher gelöscht – grüne und
rote Diode blinken gleichzeitig).
