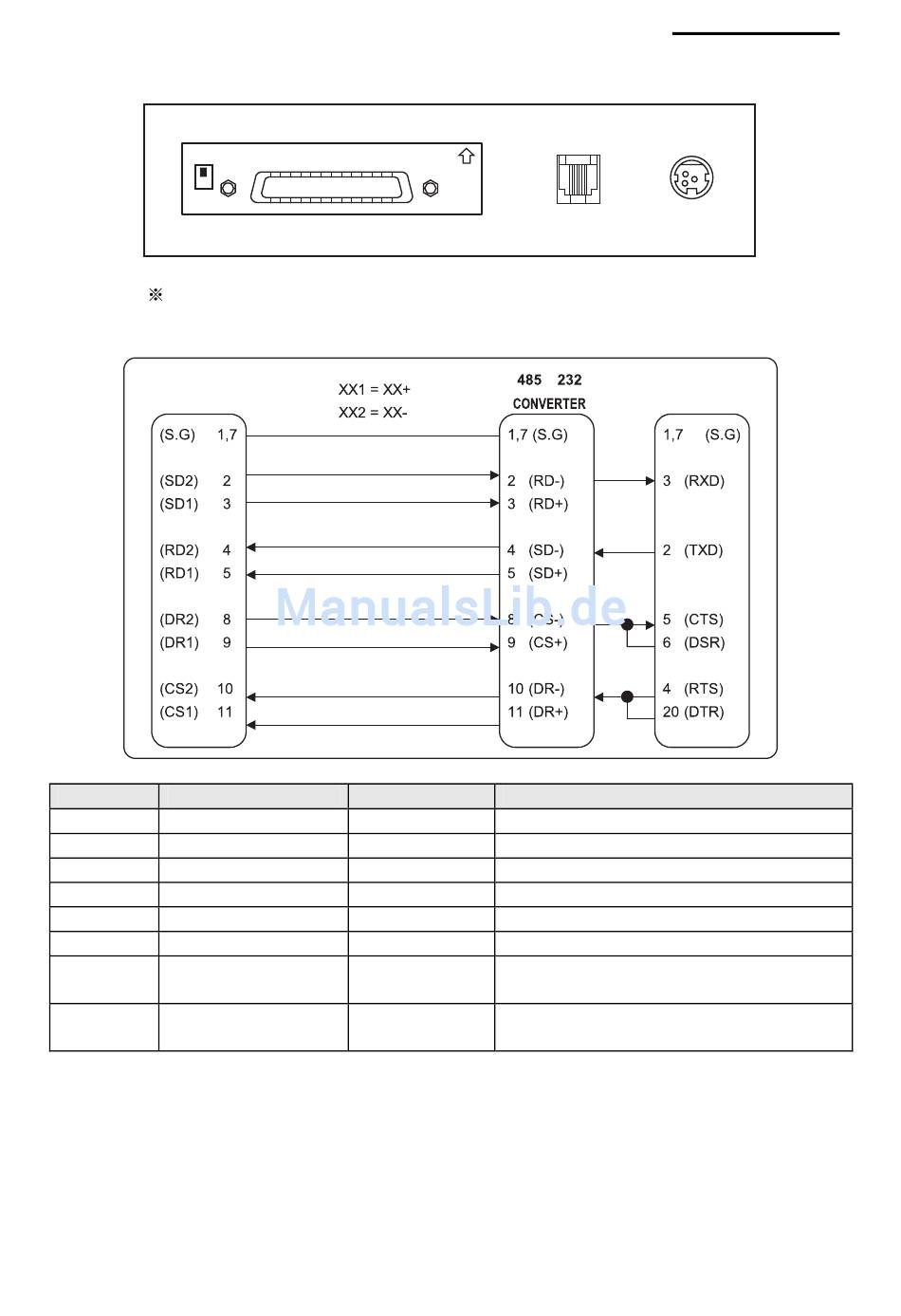

1-2-2 Serielle Schnittstelle (RS-485)

ON
Steht auf der seriellen Schnittstellenplatine der DIP-Schalter auf „„ON“",
sind DTR und RTS miteinander verbunden.
DRUCKER-
SEITE
Kontaktnr. Signalname
1
2
3
4
5
7
8
9
10
11
Rev. 1.00
IFA-SF TYPE
Schnittstellenanschluss
Richtung
FGND
SD2 Ausgang
SD1 Ausgang
RD2 Eingang
RD1 Eingang
SGND
DR2
Ausgang
DR1
CS2
Eingang
CS1
Schubladenaus-
wurfanschluss
-
-
selben DTR(RS-232)
selben DSR(RS-232)
- 9 -
Metapace T-1
Netz-
anschluss
HOST-
SEITE
Funktion
Gehäusemasse
Datensenden
Datenempfang
Messerde
