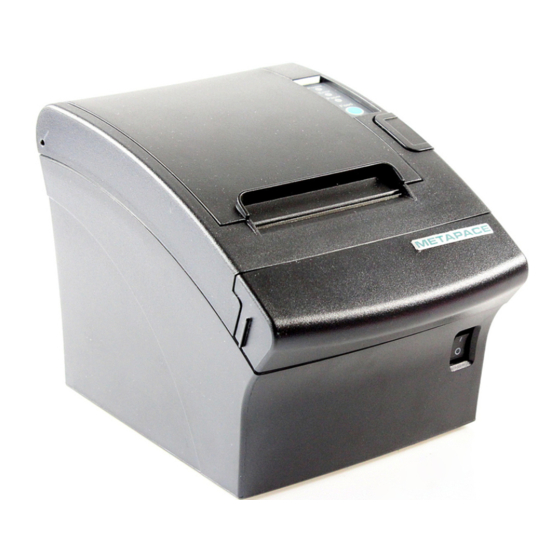

- Seite 1 Benutzerhandbuch Metapace T-3II Thermodrucker Rev. 1.00 http://www.metapace.com...
-
Seite 2: Sicherheitshinweise
Metapace T-3II ■ Sicherheitshinweise Befolgen Sie die folgenden Sicherheitshinweise bei der Verwendung des Gerätes, um Gefahren und Materialschäden vorzubeugen. WARNUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu schweren Personenverletzungen oder tödlichen Unfällen kommen. Verbinden Sie nicht mehrere Produkte mit einer einzigen Verwenden Sie ausschließ... - Seite 3 Metapace T-3II ACHTUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu leichten Verletzungen oder Schäden am Gerät kommen. Wenn Sie aus dem Drucker Rauch aufsteigen sehen oder Bewahren Sie das Antikondensationsmittel fü r Kinder am Drucker einen ungewö hnlichen Geruch oder ein unzugänglich auf.
-
Seite 4: Aufkleber-Material
Metapace T-3II ■ Achtung Einige Halbleiter können leicht durch statische Elektrizität beschädigt werden. Schalten Sie den Drucker aus, bevor Sie die Kabel auf der Rückseite anschließ en oder lösen. So schützen Sie den Drucker vor statischer Elektrizität. Schalten Sie den Drucker aus, wenn dieser durch statische Entladung beschädigt werden sollte. -
Seite 5: Einleitung
Metapace T-3II ■ Einleitung Der Rollendrucker Metapace T-3II ist für den Einsatz mit elektronischen Geräten ausgerichtet, wie z. B. ECR, POS, Bankgeräte, Computer-Peripheriegeräte, usw. ausgelegt. Hauptfunktionen des Druckers: 1. Druck bei max. Geschwindigkeit von 250 mm/s 2. Geräuscharmer Thermodruck. 3. Unterstützung von USB(integriert), serielle, parallele, Ethernet, Wireless-LAN Schnittstellen 4. -
Seite 6: Inhaltsverzeichnis
Metapace T-3II ■ Inhaltsverzeichnis 1. Aufstellen des Druckers ....................7 1-1 Auspacken ........................7 1-2 Anschließ en der Kabel ....................8 1-2-1 Serielle Schnittstelle ..................8 1-2-2 Parallele Schnittstelle .................. 10 1-2-3 USB (Standardtyp) ..................10 1-2-4 Ethernet-Schnittstelle ..................11 1-2-5 Wireless-LAN-Schnittstelle ................11 1-3 Anschließ... -
Seite 7: Aufstellen Des Druckers
Metapace T-3II 1. Aufstellen des Druckers 1-1 Auspacken Im Lieferumfang des Druckers sollten die folgenden Teile enthalten sein. Wenden Sie sich an den Händler, wenn Teile beschädigt sein sollten oder fehlen. Metapace T-3II Kabelabdeckung Rollenpapier Kurzanleitung Sicherheitshinweise AC-Adapter Netzkabel Spritzschutzabdeckung... -
Seite 8: Anschließ En Der Kabel
Metapace T-3II 1-2 Anschließ en der Kabel Sie können bis zu drei Kabel an den Drucker anschließ en. Sie werden alle auf der Rückseite des Druckers am Anschlusspaneel angeschlossen, siehe unten. ※ HINWEIS Stellen Sie vor dem Anschluss von Kabeln sicher, dass sowohl Drucker als auch Host ausgeschaltet sind. - Seite 9 Metapace T-3II 1-2-1-2 Duale Schnittstelle Anschluss für Anschluss für serielles Kabel Schubladenauswurf Netzanschluss Stift-Nr. Signalname Signalrichtung Funktion Gehäuse- GEHÄ USE Gehäuse-Erdung Ausgang Datenübertragung Eingang Datenempfang Dieses Signal gibt an, ob der Host-Computer Daten empfängt. (Hardware-Flusskontrolle) 1) MARK (Logik 1): Der Host kann Daten empfangen.
-
Seite 10: Parallele Schnittstelle
Metapace T-3II 1-2-2 Parallele Schnittstelle Anschluss für Anschluss für Schubladenauswurf paralleles Kabel Netzanschluss Stift-Nr. Quelle Kompatibilitätsmodus Nibble-Modus Host nStrobe HostClk Host/Drucker Data 0 (LSB) Host/Drucker Daten 1 Host/Drucker Daten 2 Host/Drucker Daten 3 Host/Drucker Daten 4 Host/Drucker Daten 5 Host/Drucker... -
Seite 11: Ethernet-Schnittstelle
Metapace T-3II Stift-Nr. Signalname Zuordnung (Farbe) Funktion Shell Shield Beilitze Gehäuse-Erdung Host-Spannungsversorgung: VBUS DC5 V/500 mA Weiß Differential-Datenleitung Grün Differential-Datenleitung Schwarz Signalerdung 1-2-4 Ethernet-Schnittstelle Anschluss für Schubladenauswurf Anschluss für Ethernetkabel Netzanschluss Zuordnung Stift-Nr. Signalname Funktion (Farbe) Weiß -Orange Ü bertragen + Orange Ü... -
Seite 12: Anschließ En Der Schublade
Metapace T-3II 1-3 Anschließ en der Schublade ※ WARNUNG Verwenden Sie eine Schublade, welche den Spezifikationen des Druckers entspricht. Kommt eine nicht kompatible Schublade zum Einsatz, kann dies zu Schäden an der Schublade und am Drucker führen. ※ ACHTUNG Schließ en Sie nie eine Telefonleitung an den Schubladen-Auswurfanschluss an. -
Seite 13: Einrichten Der Dip-Schalter
Metapace T-3II 1-4 Einrichten der DIP-Schalter 1-4-1 Serielle Schnittstelle • DIP-Schalter 1 Schalter Funktion Standard Automatischer Aktiviert Deaktiviert Zeilenvorschub Flusskontrolle XEIN/XAUS DTR/DSR Datenlänge 7 Bit 8 Bit Paritätsprüfung Nein Paritätsauswahl GERADE UNGERADE Auswahl Baudrate (bps) Siehe Tabelle 1 • DIP-Schalter 2... -
Seite 14: Parallele/Usb-/Ethernet-/Wireless-Lan-Schnittstelle
Metapace T-3II 1-4-2 Parallele/USB-/Ethernet-/Wireless-LAN-Schnittstelle • DIP-Schalter 1 Schalter Funktion Standard Automatischer Aktiviert Deaktiviert Zeilenvorschub Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert • DIP-Schalter 2 Schalter Funktion Standard Reserviert Reserviert Interne Klingelkontrolle Deaktiviert Aktiviert Autocutter-Auswahl Deaktiviert Aktiviert Druckdichte Siehe Tabelle 2... -
Seite 15: Einlegen Oder Austauschen Der Papierrolle
Metapace T-3II 1-5 Einlegen oder Austauschen der Papierrolle ※ HINWEIS Verwenden Sie Papierrollen, welche den Spezifikationen entsprechen. Verwenden Sie keine Papierrollen, bei denen das Papierende auf dem Kern festgeklebt ist, denn der Drucker kann das Papierende nicht ordnungsgemäß erkennen. 1-5-1 Stellen Sie sicher, dass der Drucker keine Daten empfängt. Anderenfalls könnte es zu Datenverlusten kommen. - Seite 16 Metapace T-3II 1-5-5 Achten Sie auf die richtige Ausrichtung des Papiers. 1-5-6 Ziehen Sie einen kleinen Teil des Papiers wie dargestellt heraus. Schließen Sie dann die Abdeckung. ※ HINWEIS Drücken Sie beim Schließ en der Abdeckung fest auf die Mitte der Abdeckung, um ein falsches Laden von Papier zu vermeiden.
-
Seite 17: Papierstau
Metapace T-3II 1-6 Papierstau Bei Papierstau ertönt ein Summton. Wenn die Abdeckung geöffnet werden kann, öffnen Sie diese und nehmen Sie das Papier heraus. Wenn die Abdeckung nicht geöffnet werden kann, führen Sie Folgendes durch: 1-6-1 Schalten Sie den Drucker aus/ein, damit der Cutter initialisiert wird. Ö ffnen Sie dann die Abdeckung. -
Seite 18: Anpassungen Und Einstellungen
Metapace T-3II 1-7 Anpassungen und Einstellungen Der Metapace T-3II ist werkseitig mit Grundfunktionen bereits eingerichtet. Er bietet jedoch auch weiterführende Einstellungen. Ü ber DIP-Schalter können Sie die Kommunikationseinstellungen ändern, hierzu gehören Handshake, Paritätsprüfung und Druckdichte. Der Metapace T-3II verfügt über einen Sensor, das das Papierende erfasst. Hierüber können Sie eine Warnung erhalten, wenn das Papier fast alle ist. -
Seite 19: Anschluss An Den Computer
Metapace T-3II 1-9 Anschluss an den Computer Sie benötigen ein entsprechendes Schnittstellenkabel. 1-9-1 Stecken Sie den Stecker in den Schnittstellenanschluss des Druckers. 1-9-2 Ziehen Sie die Schrauben an beiden Seiten des Steckers fest. 1-9-3 Schließen Sie das andere Ende des Kabels am Computer an. -
Seite 20: Selbsttest
Metapace T-3II 2. Selbsttest Der Selbsttest überprüft, ob der Drucker irgendwelche Probleme aufweist. Sollte der Drucker nicht einwandfrei funktionieren, wenden Sie sich bitte an Ihren Händler. Der Selbsttest überprüft Folgendes: 2-1 Achten Sie darauf, dass die Papierrolle richtig eingelegt wurde. -
Seite 21: Hexadezimal-Dump
Metapace T-3II 3. Hexadezimal-Dump Ü ber diese Funktion können erfahrene Benutzer sehen, welche Daten der Drucker empfängt. Dies kann bei Software-Problemen hilfreich sein. Aktivieren Sie die Hexadezimal-Dump- Funktion, druckt der Drucker zusammen mit einer Anleitung zum Auffinden spezifischer Befehle alle Befehle und Daten im Hexadezimal-Format aus. -
Seite 22: Technische Daten
Metapace T-3II 4. Technische Daten Druckmethode Thermozeilendruck Punktdichte 180 dpi (7 Punkte/mm) Druckbreite 72 mm Papierbreite 79.5±0.5 mm 42 (Schriftart A) Zeichen pro Zeile (Standard) 56 (Schriftart B) 56 (Schriftart C) Druckgeschwindigkeit Max. 250 mm/Sek. Empfangspuffergröß e 4 kBytes ※ HINWEIS: Die Druckgeschwindigkeit kann je nach Datenübertragungsgeschwindigkeit und einer Kombination von... -
Seite 23: Anhang
Metapace T-3II 5. Anhang 5-1 Reinigen des Druckers Papierstaub im Drucker kann zur Verschlechterung der Druckqualität führen. Sollte dies der Fall sein, reinigen Sie den Drucker wie folgt. 5-1-1 Ö ffnen Sie die Druckerabdeckung und entnehmen Sie, falls vorhanden, das Papier.
