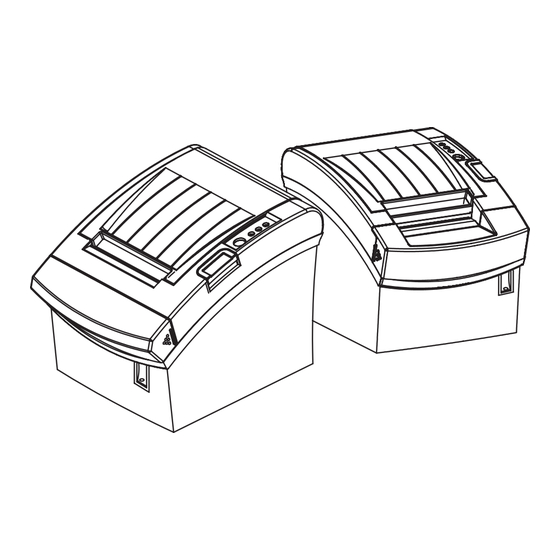

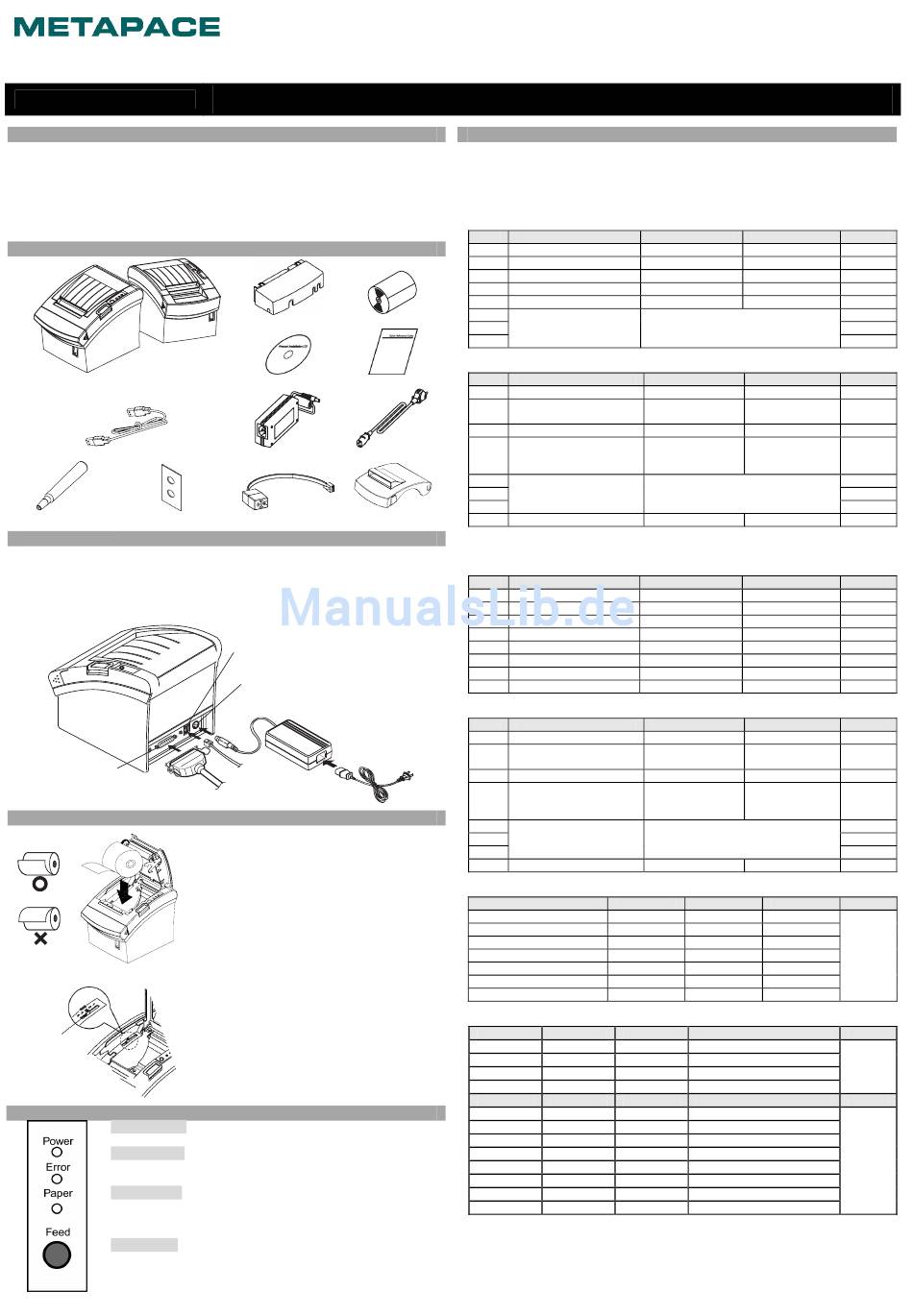

Metapace T-2 Installationshandbuch

KN04-00010H (Rev.1.0)
◈ Information
Dieses Installationshandbuch enthält eine Kurzbeschreibung der für die Produktinstallation
notwendigen Informationen. Genauere Installationsinformationen erhalten Sie im
Benutzerhandbuch. Dieses befindet sich auf der mitgelieferten CD. Inhalt der CD:
1. Handbuch: Benutzerhandbuch, Code-Tabelle, Steuerungsbefehle
2. Treiber: Windows-Treiber, OPOS-Treiber
3. Dienstprogramme: Logo-Download-Tool und Steuerungstool für virtuellen
Speicherschalter
◈ Entpacken
Metapace T-2
USB-A-A-Stecker
Reinigungsstift Netzschalterabdeckung
◈ Kabelanschluss
1. Drucker und Host-ECR (Host-Computer) ausschalten.
2. Netzkabel in Adapter stecken und dann Adapter mit Netzanschluss des Druckers
verbinden.
3. Schnittstellenkabel (seriell, parallel, USB oder Ethernet) prüfen und
Schnittstellenanschlusskabel entsprechend anschließen.
4. Kabel für Schubfachauswurf mit Anschluss des Schubfachauswurfs am Drucker verbinden.
Schnittstellenanschluss
Schnittstellenkabel
(seriell/parallel/USB/Ethernet)
◈ Einsetzen der Papierrolle
※ Hinweis: Anpassung des Sensors für nahes Papierende
Hebel für Sensor
für nahes
Papierende
◈ Verwendung des Bedienpaneels
• POWER (LED)
Bei eingeschaltetem Gerät leuchtet die LED grün.
• ERROR (LED)
Bei Auftreten eines Fehlers leuchtet die LED rot
(z. B. kein Papier, Abdeckung offen usw.)
• PAPER (LED)
LED leuchtet rot, wenn Papierende naht. Die LED blinkt, wenn der
Drucker im Selbsttest-Standbymodus oder Makroausführung-Standby-
Modus ist.
• FEED (Taste)
FEED-Taste einmal drücken, um zusätzliches Papier auszuwerfen.
FEED-Taste gedrückt halten, um Papier solange auszuwerfen, bis Taste
losgelassen wird.
Drucker-Installationshandbuch
Kabelabdeckung Papierrolle
CD Installationshandbuch
AC/DC-Adapter Netzkabel
Buzzer Splash Proof Cover
Anschluss Schubfachauswurf
Netzanschluss
Adapter
Netzkabel
Kabel
Schubfachauswurf
1. Papierrollenabdeckung durch Drücken auf
Öffnungstaste der Abdeckung öffnen.
2. Neue Papierrolle einlegen. Auf Ausrichtung
achten.
3. Papier ein Stück herausziehen und Abdeckung
schließen.
※ Hinweis:
Beim Schließen der Abdeckung in der Mitte der
Abdeckung drücken, um sicherzustellen, dass
Papier in Kontakt mit Abroller ist.
Der Metapace T-2 verfügt über einen Sensor für
nahes Papierende, der darauf hinweist, wenn das
Papier zu Ende geht. Ist nur noch wenig Papier im
Drucker, wird dies durch die rote Lampe am Gerät
angezeigt. Sollte die Lampe auch bei ausreichend
Papier leuchten, Sensor für nahes Papierende durch
Verschieben des Hebels in Richtung 1 anpassen.
THERMODRUCKER Metapace T-2
◈ Einrichtung der DIP-Schalter
Die Änderung der DIP-Schaltereinstellungen muss bei ausgeschaltetem Drucker erfolgen.
Alle Änderungen, die bei eingeschaltetem Drucker vorgenommen werden, werden nicht
verarbeitet.
1. Serielle Schnittstelle
• DIP-Schalter 1
SW Funktion
1-1 Autom. Zeilenvorschub
1-2 Quittierungsüberwachung
1-3 Datenlänge
1-4 Paritätsprüfung
1-5 Paritätsauswahl
1-6
Auswahl Baudrate (bps)
1-7
1-8
• DIP-Schalter 2
SW Funktion
2-1 Reserviert
2-2 Steuerung interne Klingel
2-3 Autom. Schneidvorrichtung
2-4 Beschäftigt-Bedingung
2-5
2-6 Druckdichte
2-7
2-8 Nahes Papierende
2. Parallele Schnittstelle/USB-Schnittstelle
• DIP-Schalter 1
SW Funktion
1-1 Autom. Zeilenvorschub
1-2 Reserviert
1-3 Reserviert
1-4 Reserviert
1-5 Reserviert
1-6 Reserviert
1-7 Reserviert
1-8 Reserviert
• DIP-Schalter 2
SW Funktion
2-1 Reserviert
2-2 Steuerung interne Klingel
2-3 Autom. Schneidvorrichtung
2-4 Beschäftigt-Bedingung
2-5
2-6 Druckdichte
2-7
2-8 Nahes Papierende
• Tabelle 1 – Auswahl Baudrate (bps)
Übertragungsgeschwindigkeit 1-6
2400 AN
4800 AN
9600 AUS
19200 AUS
38400 AUS
57600 AUS
115200 AN
• Tabelle 2 – Auswahl Druckdichte
2-5 2-6
AN AN Reserviert
AUS AUS Reserviert
AN AUS Reserviert
AUS AN Reserviert
2-5 2-6
AN AN
AN AN
AUS AUS
AUS AUS
AN AUS
AN AUS
AUS AN
AUS AN
AN AUS
Aktivieren Deaktivieren
XAN/XAUS DTR/DSR
7 Bits 8 Bits
Ja Nein
GERADE UNGERADE
Siehe folgende Tabelle 1
AN AUS
- -
Interne Klingel Interne Klingel
deaktivieren aktivieren
Deaktivieren Aktivieren
* Offline
Empfangspuffer
* Empfangspuffer
voll
voll
Siehe folgende Tabelle 2
Deaktivieren Aktivieren
AN AUS
Aktivieren Deaktivieren
- -
- -
- -
- -
- -
- -
- -
AN AUS
- -
Interne Klingel Interne Klingel
deaktivieren aktivieren
Deaktivieren Aktivieren
* Offline
Empfangspuffer
* Empfangspuffer
voll
voll
Siehe folgende Tabelle 2
Deaktivieren Aktivieren
1-7 1-8
AUS AUS
AUS AN
AN AUS
AUS AUS
AN AN
AUS AN
AN AN
2-7 Druckdichte (Einfarbig)
1 (hell)
2
3
4 (dunkel)
2-7 Druckdichte (Zweifarbig)
AN 80%
AUS 90%
AN 95%
AUS 100%
AN 105%
AUS 110%
AN 120%
AUS 130%
Standard
AUS
AUS
AUS
AUS
AUS
AUS
AN
AUS
Standard
AUS
AUS
AUS
AUS
AUS
AUS
AUS
AUS
Standard
AUS
AUS
AUS
AUS
AUS
AUS
AN
AUS
Standard
AUS
AUS
AUS
AUS
AUS
AUS
AUS
AUS
Standard
9600
Standard
2
Standard
100%
