KTR-Group POLY-NORM-M Betriebs-/Montageanleitung Seite 8

4 Montage
4.4 Montage der Bauart AFN
 Schieben Sie den Nockenring auf die Nabe und richten Sie die Passbohrungen der Flanschnabe sowie No-
ckenring fluchten zueinander aus.
 Verschrauben Sie die Flanschnabe und den Nockenring mit den Sechskant-Passschrauben (Bauteil 7) sowie
Sechskantmuttern (Bauteil 8) und ziehen diese mit einem Drehmomentschlüssel gleichmäßig auf die in Tabel-
le 2 angegebenen Anziehdrehmomente T
 Richten Sie die verschraubte Einheit zur Nabe so aus, dass eine gleichmäßige Verteilung der Hohlräume zwi-
schen Nabe und Nockenring entsteht.
 Setzen Sie die Einzelelastomere (Bauteil 5) in die Hohlräume zwischen der Nabe und den Nockenring in der
vorgeschriebenen Reihenfolge gemäß Bild 7 und 8 ein. Beachten Sie, dass der Pfeil auf den Einzelelastome-
ren in Richtung Welle zeigt.
Bei der Montage ist darauf zu achten, dass die Einzelelastomere am Nockenring nicht über-
!
stehen, da die Montage der Deckel-Segmente (Bauteil 3) sonst nicht möglich ist.

Für eine leichtere Montage der Einzelelastomere empfehlen wir den Einsatz einer Montage-
paste z. B. REMA TIP TOP Universal Montierpaste oder ein Silikonöl mit einer Viskosität von
1000 cSt.
In jedem Hohlraum muss die entsprechende Anzahl der Einzelelastomere eingesetzt werden
!
(siehe Tabelle 3).

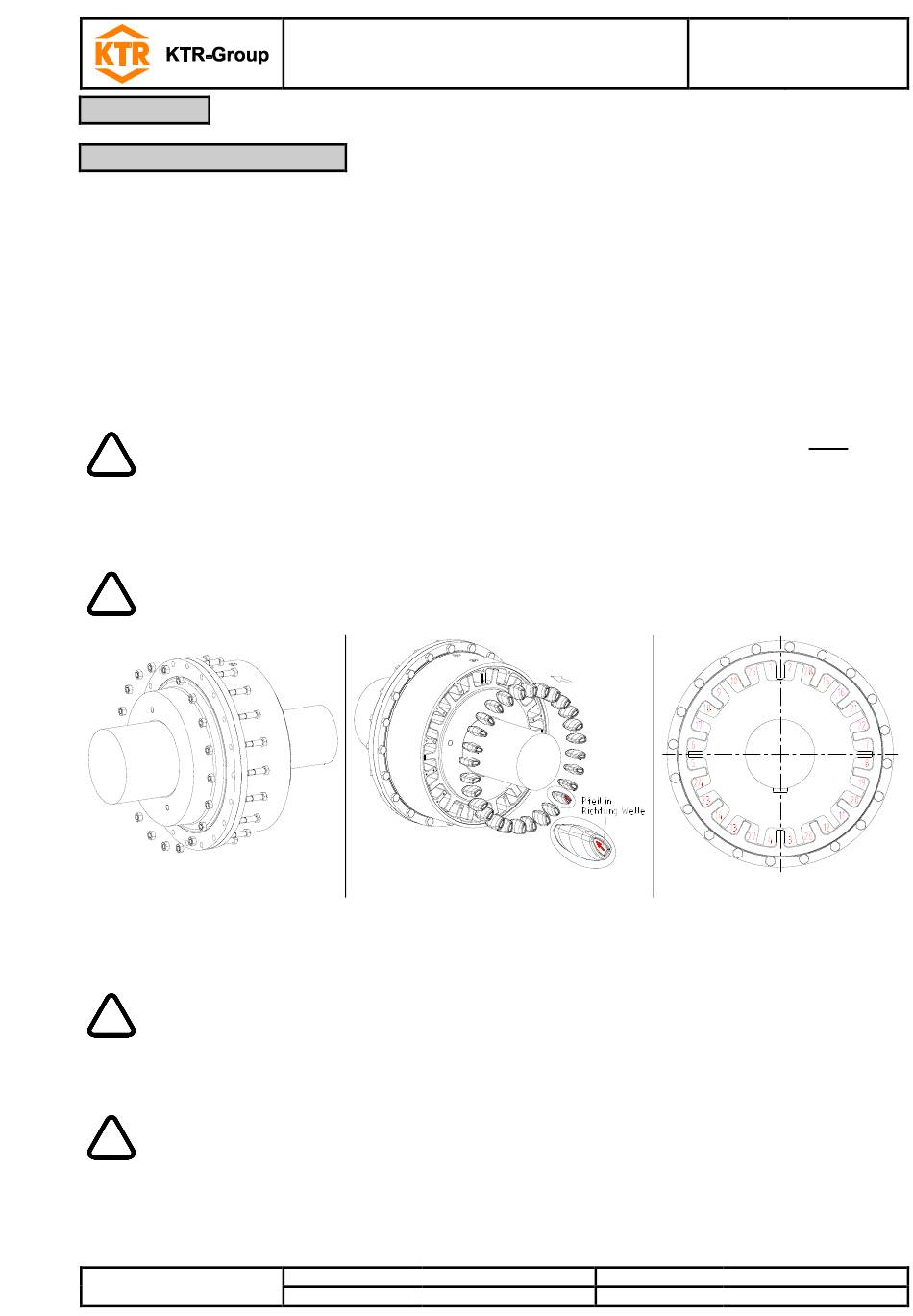

Bild 6

Montieren Sie die Deckel-Segmente (Bauteil 3) mit den Zylinderschrauben DIN EN ISO 4762 (Bauteil 6) zu-
nächst handfest (siehe Bild 9 und 10).
Bei der Montage ist darauf zu achten, dass ein Spalt von min. 5 mm zwischen der Nabe und
!
den Deckel-Segmenten eingehalten wird (siehe Bild 10).

Ziehen Sie die Zylinderschrauben mit einem geeigneten Drehmomentschlüssel gleichmäßig auf die in Tabel-
le 2 angegebenen Anziehdrehmomente T
Nach der Inbetriebnahme der Kupplung sind in üblichen Wartungsintervallen das Anzieh-
!
drehmoment der Schrauben und der Verschleiß der Einzelelastomere zu überprüfen.
Schutzvermerk ISO 16016
beachten.
POLY-NORM
Betriebs-/Montageanleitung
an (siehe Bild 6).
A1
an.
A2
Gezeichnet: 28.09.2018 Pz/Kr
Geprüft: 04.10.2018 Pz
®
-M
Bild 7
Ersatz für:
Ersetzt durch:
KTR-N 49810 DE
Blatt: 8 von 14
Ausgabe: 3
Bild 8: Beispiel der Größe 703
