4 Montage

4.3 Montage der Kupplung (Allgemein)


Wir empfehlen, Bohrungen, Welle, Nut und Passfeder vor der Montage auf Maßhaltigkeit zu
prüfen.
Durch leichtes Erwärmen der Naben (ca. 80 °C) ist ein einfacheres Aufziehen auf die Welle
möglich.
Das Berühren der erwärmten Naben führt zu Verbrennungen.
STOP
Tragen Sie Sicherheitshandschuhe.
Bei der Montage ist darauf zu achten, dass das E-Maß (siehe Tabelle 1) eingehalten wird,
!
damit sich die Kupplungsteile im Einsatz nicht berühren.
Bei Nichtbeachtung kann die Kupplung beschädigt werden.
Zur Vermeidung von Verletzungen benutzen Sie bitte stets angepasste Hebezeuge.
STOP
An der Stirnfläche sowie am Außendurchmesser der Kupplung befinden sich Gewindebohrungen, die zur Benut-
zung von geeigneten Anschlagmitteln bzw. Hebezeugen dienen. Bei der Benutzung von geeigneten Anschlagmit-
teln sollten diese nach der Montage der Kupplung demontiert werden.

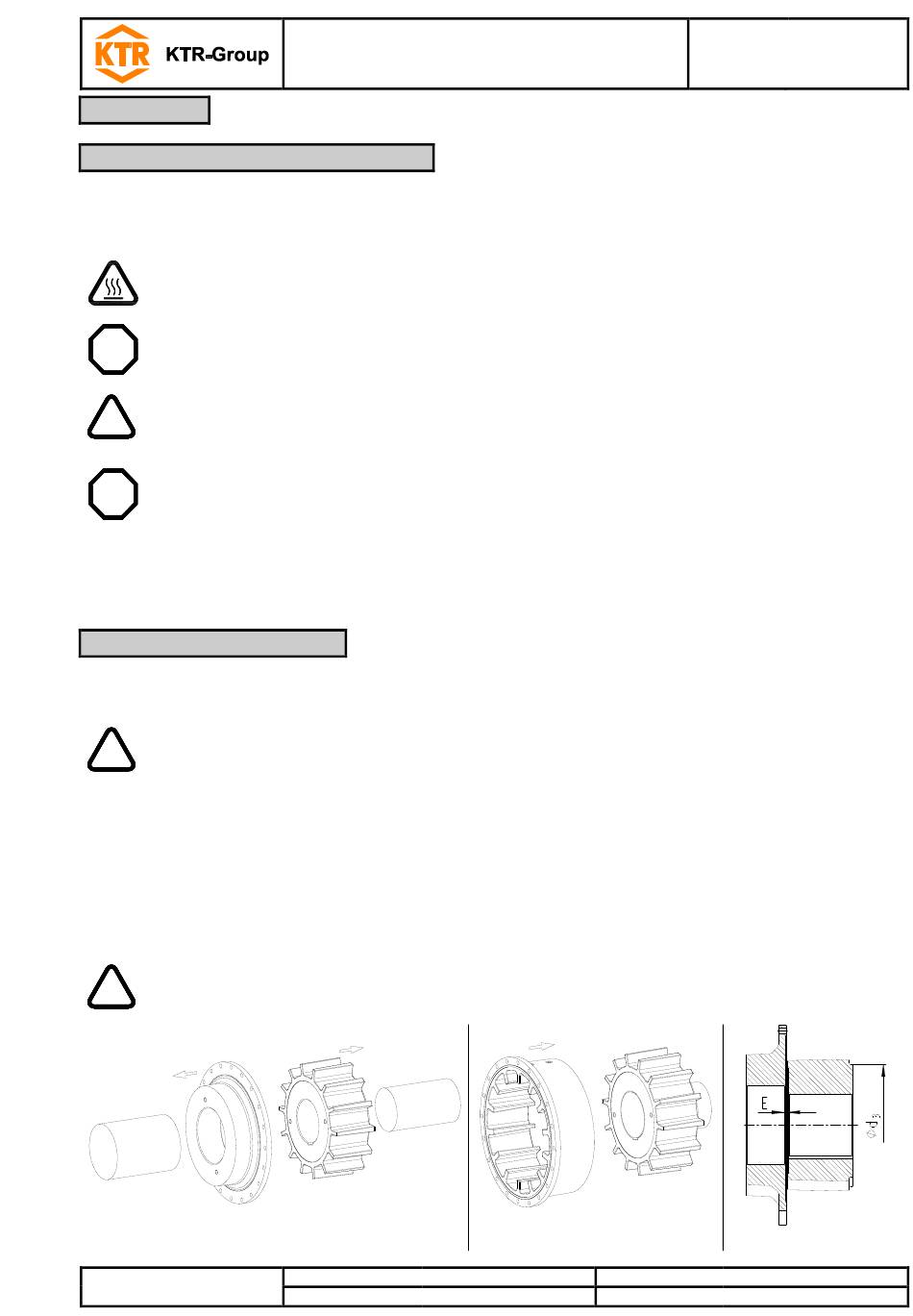

4.4 Montage der Bauart AFN

 Montieren Sie die Flanschnabe (Bauteil 1) sowie Nabe (Bauteil 2) auf die Wellen der An- und Abtriebsseite
(siehe Bild 3).
Bei der Montage der Nabe (Bauteil 2) ist darauf zu achten, dass die Nabenseite mit dem Ab-
!
satz (d -Maß) zuerst aufgeschoben wird (siehe Bild 5).
3
 Die Innenseiten der Naben (Bauteil 1 und 2) müssen bündig mit den Stirnseiten der Wellen abschließen.
 Schieben Sie den Nockenring (Bauteil 4) über die Nabe und legen diesen vorsichtig ab oder halten Sie den
Nockenring mit einem geeigneten Hebezeug (siehe Bild 4).
 Verschieben Sie das Aggregat mit der Flanschnabe in axiale Richtung, bis das E-Maß erreicht ist (siehe
Bild 5, Tabelle 1).
 Wenn die Aggregate bereits fest montiert sind, ist durch axiales Verschieben der Kupplungsnaben auf den
Wellen das E-Maß einzustellen (siehe Bild 5, Tabelle 1).
Das übertragbare Drehmoment der Welle-Nabe-Verbindung ist vom Besteller zu überprüfen
!
und unterliegt seiner Verantwortung.
