Trox Technik BVW-D Serie Montage - Bedienungs- Und Wartungsanweisung
Brandgasradialventilatoren
Inhaltsverzeichnis
Quicklinks
Montage-, Bedienungs- und Wartungsanweisung

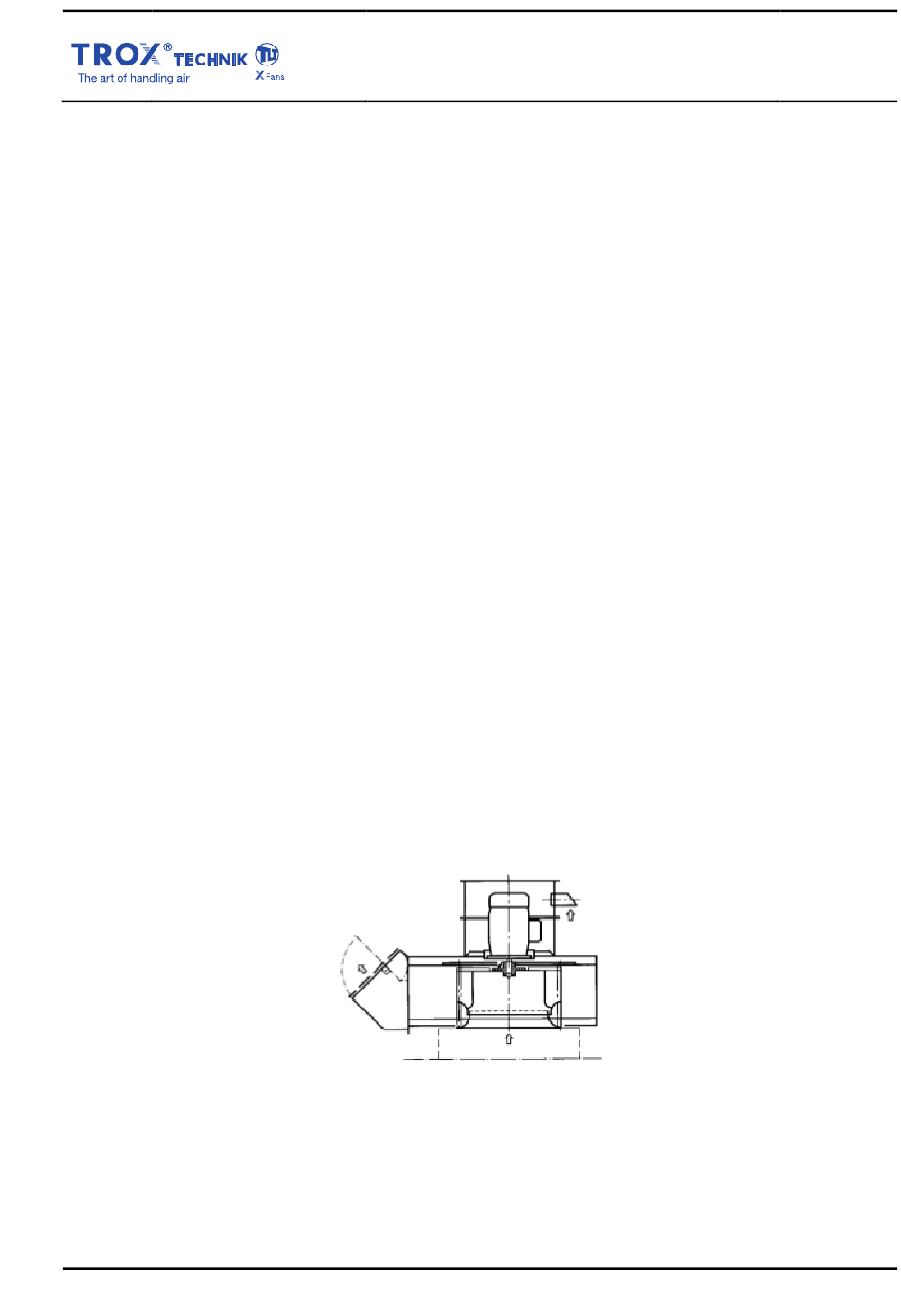

Seite 1
für Brandgasradialventilatoren
von 14
Baureihe BVW-D
600° C - 120 Minuten / 400° C - 120 Minuten
Montage-, Bedienungs- und
Wartungsanweisung
für Brandgasradialventilatoren
Baureihe BVW-D
600° C - 120 Minuten
400° C - 120 Minuten
geprüft nach Europa - Norm EN 12 101 T3
mit Gutachten Nr. 96 / 1166
der Technischen Universität München
MBW-BVWD_05072013.doc
Stand: 06.2013
Inhaltsverzeichnis
Verwandte Anleitungen für Trox Technik BVW-D Serie
Inhaltszusammenfassung für Trox Technik BVW-D Serie
- Seite 1 Montage-, Bedienungs- und Wartungsanweisung Seite 1 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten Montage-, Bedienungs- und Wartungsanweisung für Brandgasradialventilatoren Baureihe BVW-D 600° C - 120 Minuten 400° C - 120 Minuten geprüft nach Europa - Norm EN 12 101 T3 mit Gutachten Nr.
-
Seite 2: Inhaltsverzeichnis
Montage-, Bedienungs- und Wartungsanweisung Seite 2 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten Inhaltsverzeichnis Einleitung ....................... Einsatzbereich ....................Serviceleistungen ..................Arbeitssicherheit .................... Transport ....................... Lieferumfang ....................Zwischenlagerung ..................Ausführung ....................Technische Hinweise .................. -
Seite 3: Einleitung
Montage-, Bedienungs- und Wartungsanweisung Seite 3 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten 1. Einleitung Sinn und Zweck dieser Montage-, Bedienungs- und Wartungsanweisung (MBW) ist es, von denen gelesen, verstanden und in allen Punkten beachtet zu werden, die für den TROX TLT Brandgasradialventilator verantwortlich sind. -
Seite 4: Serviceleistungen
Montage-, Bedienungs- und Wartungsanweisung Seite 4 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten Die in dieser Anleitung enthaltenen Ausschnitte aus technischen Zeichnungen sind vereinfacht dargestellt. Das Urheberrecht an dieser Betriebsanleitung verbleibt der TROX TLT GmbH, Bad Hersfeld. -
Seite 5: Transport
Montage-, Bedienungs- und Wartungsanweisung Seite 5 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten • Vor dem Probelauf ist zu prüfen, ob die mechanischen Schutzeinrichtungen sowie die elektrischen Schutzeinrichtungen ordnungsgemäß installiert sind. •... -
Seite 6: Lieferumfang
Montage-, Bedienungs- und Wartungsanweisung Seite 6 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten 6. Lieferumfang Die Vollständigkeit der Lieferung ist beim Empfang anhand der Kollilisten zu überprüfen. Fehlende Teile und / oder Transportschäden sind sofort schriftlich bei der TROX TLT GmbH, Bad Hersfeld, in der Versandabteilung zu melden. -
Seite 7: Technische Hinweise
Montage-, Bedienungs- und Wartungsanweisung Seite 7 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten 9. Technische Hinweise Die Einhaltung der Kennlinien bedingt, dass der Ventilator einwandfrei an- und abgeströmt werden kann. Der errechnete Volumenstrom und der Totaldruckverlust müssen dem Leistungsvermögen des Ventilators entsprechen. - Seite 8 Montage-, Bedienungs- und Wartungsanweisung Seite 8 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten Elektrischer Anschluss Der Anschluss ist von einem Fachmann nach VDE-Vorschriften vorzunehmen. Leistungsschildangaben beachten! Netzspannung vergleichen! Motor nach dem im Klemmenkasten beigelegten Schaltbild anschließen. Grundsätzlich ist jedoch der Anschlussklemmenkasten am Motor bzw.
-
Seite 9: Probelauf / Inbetriebnahme / Abnahme
Montage-, Bedienungs- und Wartungsanweisung Seite 9 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten 11. Probelauf / Inbetriebnahme / Abnahme VOR DEM PROBELAUF UND DER INBETRIEBNAHME BEACHTEN SIE NOCHMALIG UNBEDINGT DEN ABSCHNITT ARBEITSSICHERHEIT. -
Seite 10: Betriebsstörungen
Montage-, Bedienungs- und Wartungsanweisung Seite 10 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten Abnahme Nach dem betriebsfertigen Einbau der Entrauchungsventilatoren einschließlich der Auslösevorrichtungen ist deren einwandfreie Funktion und vorschriftsmäßige Installation, insbesondere das einwandfreie Zusammenwirken, durch eine Abnahmeprüfung festzustellen. -
Seite 11: Wartung Allgemein
Montage-, Bedienungs- und Wartungsanweisung Seite 11 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten g) Brandfall Nach einem Brand ist der Brandgasventilator auf Wiederverwendbarkeit zu prüfen. Hierbei sind besonders der Motor und das Laufrad und auf Beschädigungen zu untersuchen. -
Seite 12: Beschreibung Laufrad
Montage-, Bedienungs- und Wartungsanweisung Seite 12 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten 14. Beschreibung des Laufrades Hochleistungs-Radiallaufrad mit rückwärts gekrümmten Schaufel, aus Stahlblech geschweißt, dynamisch ausgewuchtet nach DIN ISO 1940, Gütestufe G 6,3. -
Seite 13: Ersatzteilhaltung
Montage-, Bedienungs- und Wartungsanweisung Seite 13 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten Damit die Lager wegen Überfüllung der Fettkammer nicht heisslaufen, sind nur die Hohlräume zwischen den Rollkörpern und Rollbahnen ganz und die Fettkammern selbst nur zur Hälfte zu füllen. -
Seite 14: Anhang
Montage-, Bedienungs- und Wartungsanweisung Seite 14 für Brandgasradialventilatoren von 14 Baureihe BVW-D 600° C - 120 Minuten / 400° C - 120 Minuten 17. Anhang Motorwälzlagerfett Bei Motorfabrikat EMOD Petamo 6Y193 oder Urethyn E/M Bei Motorfabrikat LOHER Staburags NBU 8 EP MBW-BVWD_05072013.doc Stand: 06.2013...
