Trox Technik TR2 Montageanleitung
Luftdurchlässe
Quicklinks
Produktübersicht

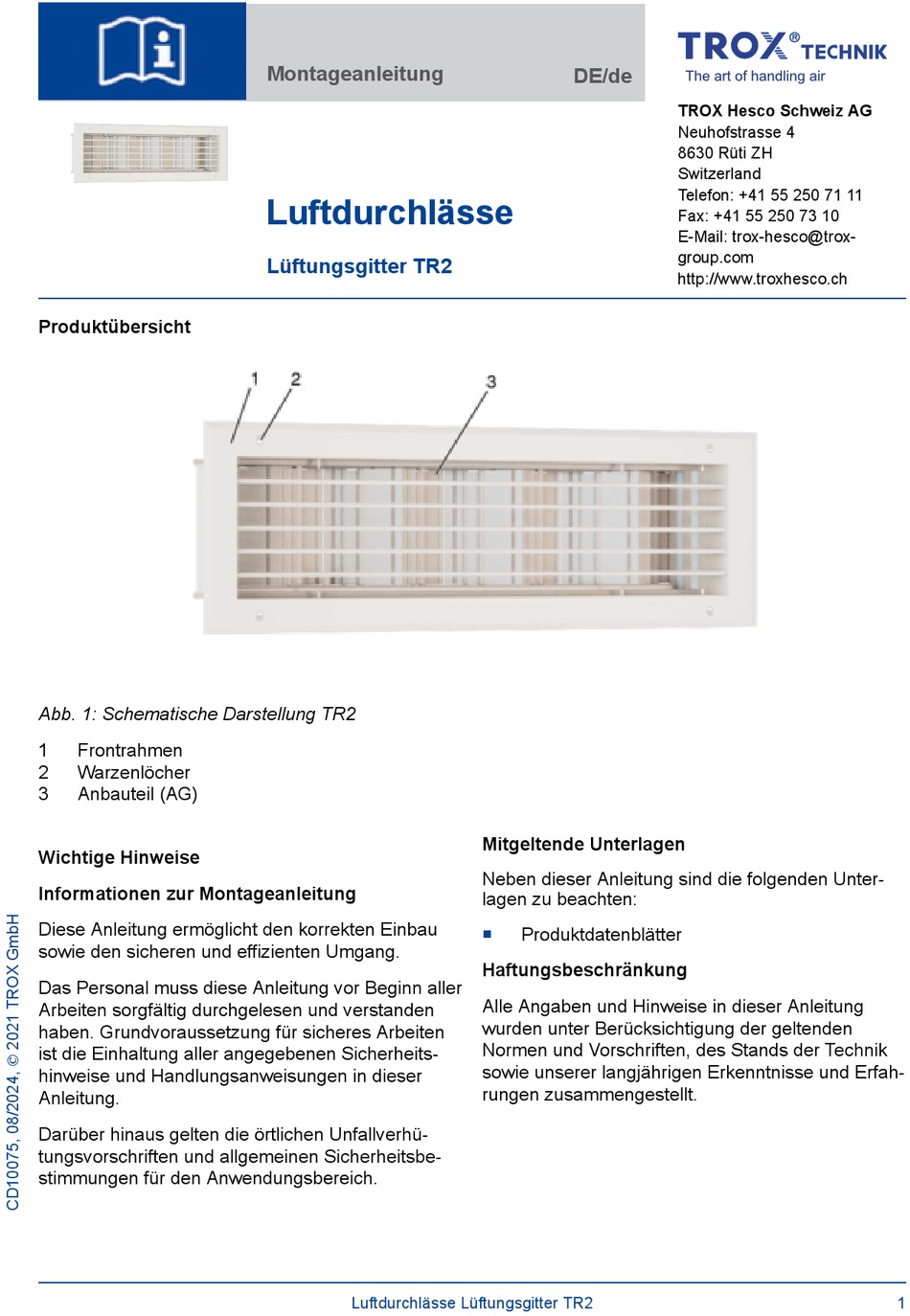

Abb. 1: Schematische Darstellung TR2
1
Frontrahmen
2
Warzenlöcher
3
Anbauteil (AG)
Wichtige Hinweise
Informationen zur Montageanleitung
Diese Anleitung ermöglicht den korrekten Einbau
sowie den sicheren und effizienten Umgang.
Das Personal muss diese Anleitung vor Beginn aller
Arbeiten sorgfältig durchgelesen und verstanden
haben. Grundvoraussetzung für sicheres Arbeiten
ist die Einhaltung aller angegebenen Sicherheits-
hinweise und Handlungsanweisungen in dieser
Anleitung.
Darüber hinaus gelten die örtlichen Unfallverhü-
tungsvorschriften und allgemeinen Sicherheitsbe-
stimmungen für den Anwendungsbereich.
Montageanleitung
Luftdurchlässe
Lüftungsgitter TR2
Luftdurchlässe Lüftungsgitter TR2
DE/de
Mitgeltende Unterlagen
Neben dieser Anleitung sind die folgenden Unter-
lagen zu beachten:
Produktdatenblätter
Haftungsbeschränkung
Alle Angaben und Hinweise in dieser Anleitung
wurden unter Berücksichtigung der geltenden
Normen und Vorschriften, des Stands der Technik
sowie unserer langjährigen Erkenntnisse und Erfah-
rungen zusammengestellt.
TROX Hesco Schweiz AG
Neuhofstrasse 4
8630 Rüti ZH
Switzerland
Telefon: +41 55 250 71 11
Fax: +41 55 250 73 10
E-Mail: trox-hesco@trox-
group.com
http://www.troxhesco.ch
1
Verwandte Anleitungen für Trox Technik TR2
Inhaltszusammenfassung für Trox Technik TR2
