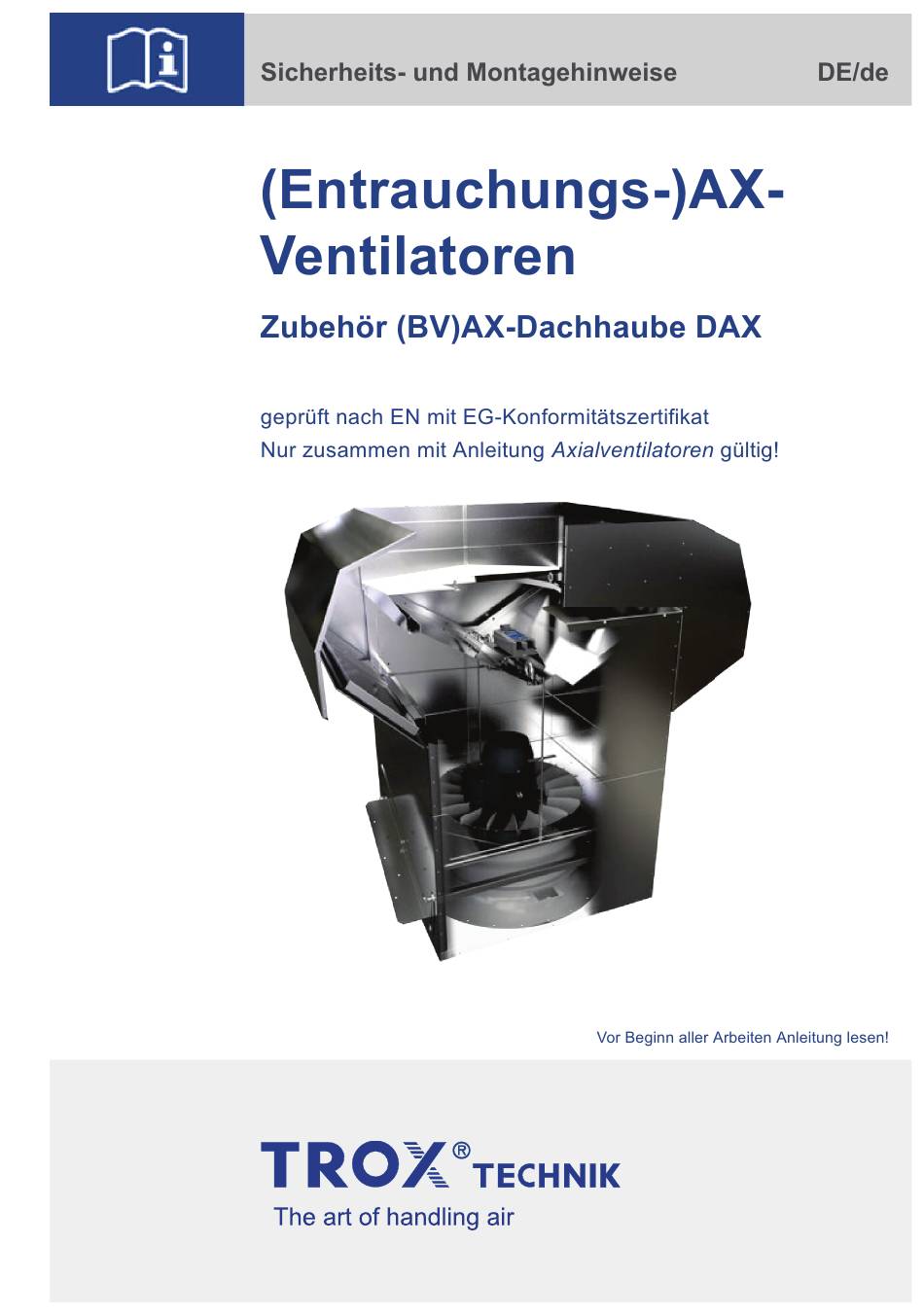

Trox Technik DAX Sicherheits- Und Montagehinweise
Brandgas-dachventilator
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Trox Technik DAX
Inhaltszusammenfassung für Trox Technik DAX
- Seite 2 TROX X-FANS GmbH Heinz Trox Str. 1 36251 Bad Hersfeld Telefon: +49 6621/950-0 Telefax: +49 6621/950-100 E-Mail: info-xfans@trox.de Internet: www.trox-xfans.de 1924919, 1, DE/de 05/2019 © 2019 (Entrauchungs-)AX-Ventilatoren Zubehör (BV)AX-Dachhaube DAX...
-
Seite 3: Inhaltsverzeichnis
(FU)..........10 2.4 Technische Daten........11 Wartungshinweise........... 12 3.1 Gummidichtungen an der Klappe....12 3.2 Federzugklemmen im Klemmenkasten..12 3.3 Justieren der Klappen....... 12 3.4 Aus- und Wiedereinbau der Ventilatorein- heit............. 13 3.5 Ersatzteilliste..........14 Index..............16 (Entrauchungs-)AX-Ventilatoren Zubehör (BV)AX-Dachhaube DAX... -
Seite 9: Montagehinweise
Montagehinweise Elektrischer Anschluss 2.2.8 Anbinden von Entrauchungskanälen Frei ansaugend Abb. 12: DAX, frei ansaugend Anströmdüse, innerhalb des Geräts Elastische Verbindung Isolierung Kanal (z. B. PROMATECT®-LS-Brandschutzbau- platte oder gleichwertig) Abb. 11: Dacheinbindung, Detail A Mit Volumenstrom-Mess-Einrichtung VME Vergussmasse Dichtleiste - kann mit selbstschneidenden Schrauben (korrosionsbeständig, max. -
Seite 10: Eintourige Motoren
Das Entfernen oder Ersetzen der Sicherung ist nicht WARNUNG! zulässig. Der Austausch einer defekten Sicherung darf nur in Absprache mit dem Hersteller erfolgen! Beeinträchtigung der Entrauchungsfunktion! Es ist sicherzustellen, dass Ventilator und Klappen- antrieb zeitgleich angesteuert werden! (Entrauchungs-)AX-Ventilatoren Zubehör (BV)AX-Dachhaube DAX... -
Seite 11: Technische Daten
355 – 450 0 – 25 1176 1287 500 – 630 0 – 25 1537 1659 710 – 900 0 – 25 2130 2165 1300 1170 1000 – 1120 0 – 30 2675 2605 1550 1510 1175 (Entrauchungs-)AX-Ventilatoren Zubehör (BV)AX-Dachhaube DAX... -
Seite 15: Wartungshinweise
Wartungshinweise Ersatzteilliste Wärmeisolierte (BV)AX-Dachhaube DAX Abb. 26: Grundgehäuse mit Stellantrieb Regenhaube Dachwinkel Grundgehäuse Geräteklemmenkasten Klappe Rep.-Schalter Stellmotor Axialventilator Klappenantriebsgestänge siehe „Betriebs- und Montageanleitung Axialventilatoren und Dachventilatoren“ (Entrauchungs-)AX-Ventilatoren Zubehör (BV)AX-Dachhaube DAX... -
Seite 16: Index
Universalwinkel..........5 Flachdachaufstellung........... 6 Frequenzumrichter............. 10 Tabellen Schraubenanziehdrehmomente......5 Haltewinkeleinstellung..........5 Technische Daten Abmessungen............11 Instandsetzung Transport zum Montageort........... 6 Klappenjustage............. 12 Ventilatorwechsel..........13 Wartung..............12 Federzugklemmen..........12 Kanalanbindung Gummidichtung............. 12 Frei ansaugend............9 Mit VME..............9 (Entrauchungs-)AX-Ventilatoren Zubehör (BV)AX-Dachhaube DAX... - Seite 17 (Entrauchungs-)AX-Ventilatoren Zubehör (BV)AX-Dachhaube DAX...
- Seite 18 (Entrauchungs-)AX-Ventilatoren Zubehör (BV)AX-Dachhaube DAX...
- Seite 19 (Entrauchungs-)AX-Ventilatoren Zubehör (BV)AX-Dachhaube DAX...
