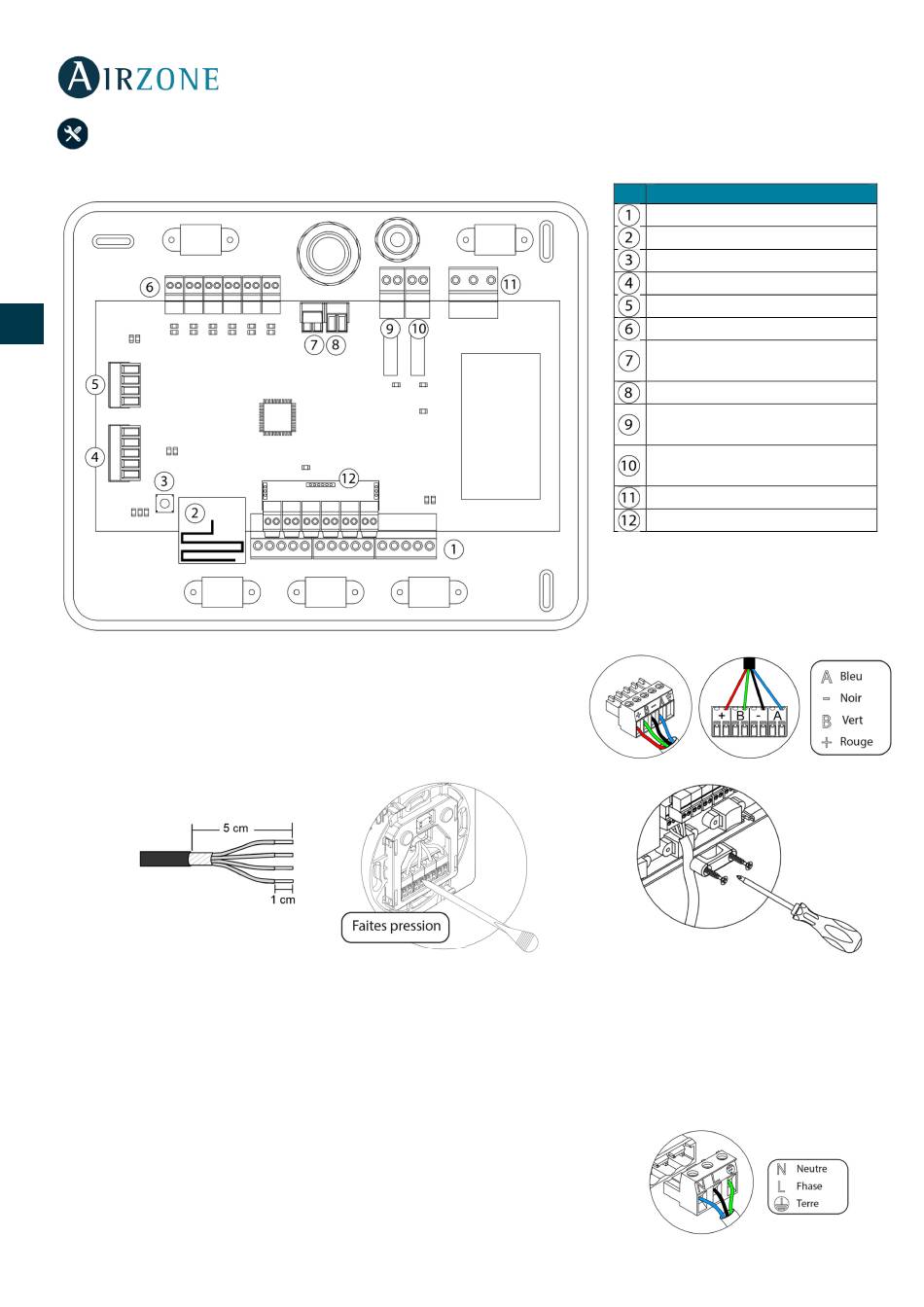

MONTAGE ET CONNEXION DE LA PLATINE CENTRALE DU SYSTÈME
Attention : Veillez à respecter le code couleur pour tous les éléments du système.
ES
EN
FR
IT
PT
DE
1.- Connexion du thermostat
Dans le cas d'un thermostat filaire, connectez le thermostat à n'importe quelle
borne du bus d'expansion. La connexion peut être réalisée en étoile ou en bus.
Utilisez un câble Airzone de 2 x 0,5 + 2 x 0,22 mm
embases de la platine centrale pour plus de sécurité.
Dans le cas du thermostat radio, vérifiez que le pile ont été installées.
2.- Connexion avec l'unité gainable
Pour sa connexion à l'unité de régulation, suivez les indications de la fiche technique de la passerelle. N'oubliez pas de
raccorder la télécommande de l'équipement.
3.- Alimentation du système
Alimentez en 110 / 230 Vac la platine centrale du système via l'entrée d'alimentation.
Faites de même avec les éléments de contrôle qui nécessitent une alimentation externe.
Pour cela utilisez du câble de 3 x 1,5 mm². Pour assurer l'alimentation de la platine
centrale du système, desserrez le presse-étoupe, si besoin, et passez le câble dans l'orifice
44
. Fixez les câbles sur les
2
Nº
Description
Bus de connexion Airzone
Module radio
SW1
Bus domotique
Bus unité
Sorties moteurs
Entrée d'alarme (normalement
fermée)
Sonde température protection
Sortie de l'étape 2 du chauffage
auxiliaire
Sortie de l'étape 1 du chauffage
auxiliaire
Alimentation
Module ON / OFF
Attention : Pour le contrôle des entrées du
module On/Off, il est indispensable d'utiliser
un câble blindé.
