Anschlussanleitung

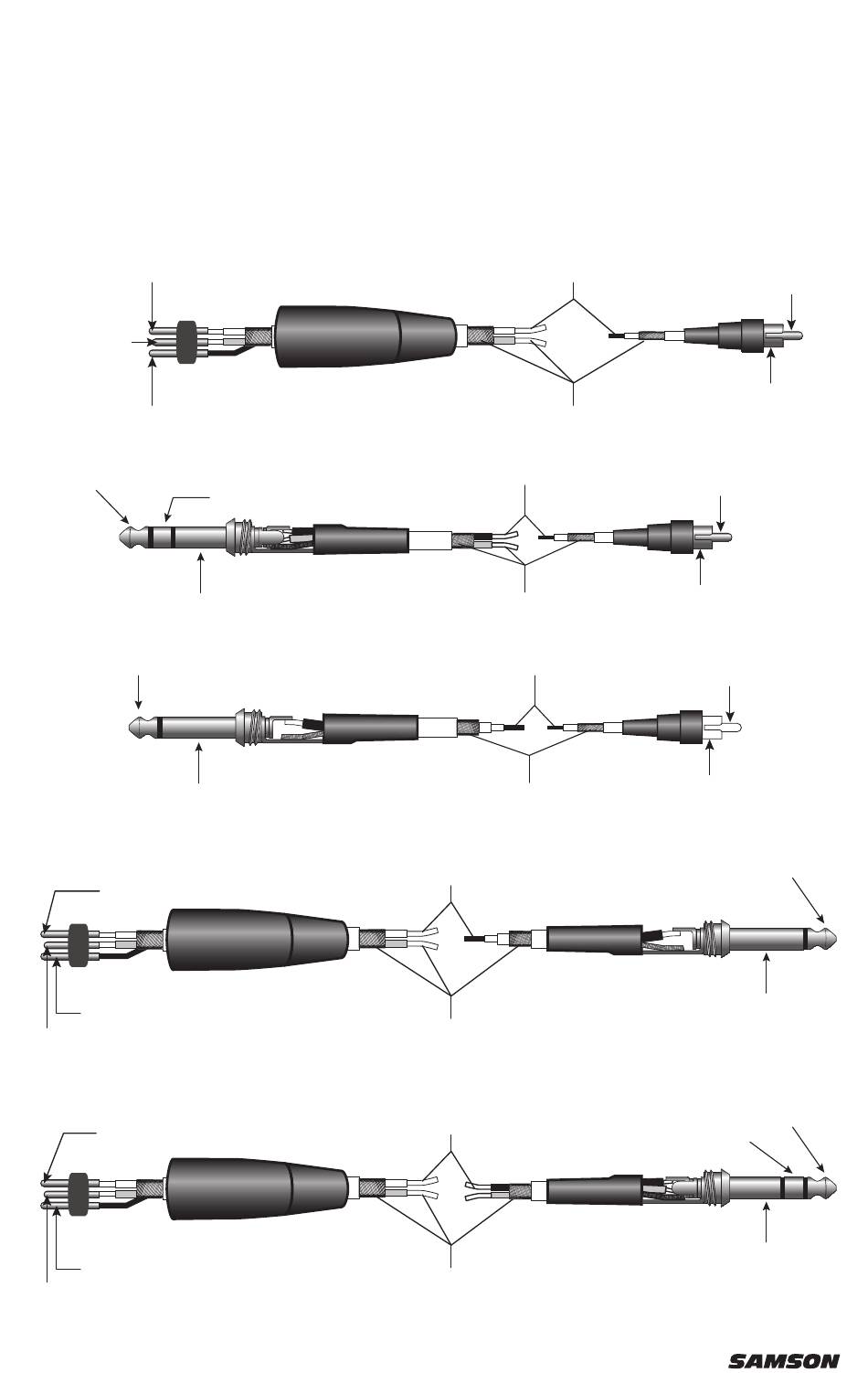

Es gibt mehrere Möglichkeiten, mit dem MXP Mixer eine Vielzahl von Anwen-
dungen zu unterstützen. Befolgen Sie die unten angegebenen Anschlusspläne
für Ihren Mixer.
RCA
Pin 2 (stromf.)
Pin 3
(nicht stromf.)
Pin 1 (Absch.)
Spitze (+ Signal)
Hülse (Erdung)
Spitze (Signal)
Hülse (Erdung)
Unsymmetrischer ¼" Stecker
Pin 2 (stromf.)
Stecker XLR
Pin 1 (Absch.)
Pin 3 (nicht stromf.)
Symmetrischer ¼" Stecker
Pin 2 (stromf.)
Stecker XLR
Pin 1 (Absch.)
Pin 3 (nicht stromf.)
62
Stecker XLR
Ring (- Signal)
Symmetrischer ¼" Stecker
Unsymmetrischer ¼" Stecker
Stromf. an Spitze
Absch. & Nicht stromf. an Hülse
Stromf. an Spitze
Absch. & Nicht stromf. an Hülse
Stromf. an Spitze
Absch. & Nicht stromf. an Hülse
Spitze an Spitze
Hülse & Ring an Hülse
Spitze an Spitze
Hülse an Hülse
Spitze (Signal)
Hülse (Erdung)
Spitze (Signal)
Hülse (Erdung)
Spitze (Signal)
Hülse (Erdung)
Spitze (Signal)
Hülse (Erdung)
Spitze (+ Signal)
Ring (- Signal)
Hülse (Erdung)
