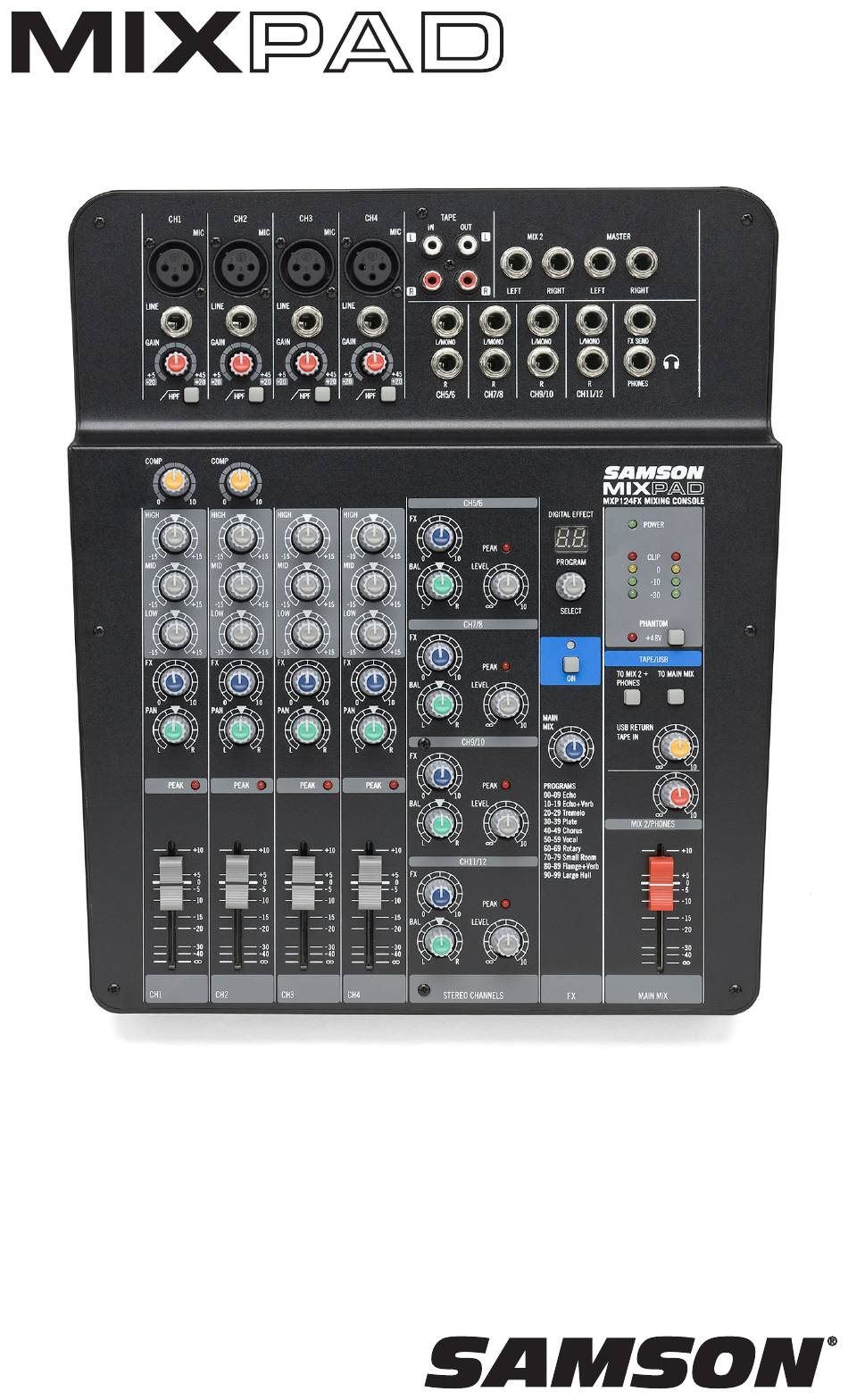

MXP124/MXP124FX STEREO MIXERS
OWNER'S MANUAL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson MIXPAD MXP124

Inhaltszusammenfassung für Samson MIXPAD MXP124

  • Seite 1 MXP124/MXP124FX STEREO MIXERS OWNER’S MANUAL...

  • Seite 2: Important Safety Information

    Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. Copyright 2014 Samson Technologies Corp. 45 Gilpin Avenue Hauppauge, New York 11788-8816 Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 631-784-2201...
  • Seite 3 Important Safety Information AVIS RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK) AS THERE ARE NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. This lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of non-insulated “dangerous voltage”...
  • Seite 4 Important Safety Information Read these instructions. apparatus. When a cart is used, use Keep these instructions. caution when moving the cart/apparatus Heed all warnings. combination to avoid Follow all instructions. injury from tip-over. Do not use this apparatus near water. 13.

  • Seite 5: Inhaltsverzeichnis

    Table of Contents Introduction ......6 Basic Operation ......7 Adding Digital Effects (MXP124FX Only) .

  • Seite 6: Introduction

    With proper care and maintenance, your MixPad mixer will operate trouble-free for many years. Should your speaker ever require servicing, a Return Authorization (RA) number must be obtained before shipping your unit to Samson. Without this number, the unit will not be accepted. Please call Samson at 1-800-3SAMSON (1-800-372-6766) for an RA number prior to shipping your unit.

  • Seite 7: Basic Operation

    Basic Operation The following section explains the basic setup and operation of the MixPad MXP124 and MXP124FX. 1. Before connecting any microphones or instruments, make sure that the power of all your systems components including the MixPad mixer is turned off.

  • Seite 8: Adding Digital Effects (Mxp124Fx Only)

    Adding Digital Effects (MXP124FX Only) The MXP124FX features built-in, high quality, 24-bit Multi Effect Processors, offering 100 studio grade effects presets. The DIGITAL EFFECTS section features clean Delays, lush Reverbs and multi-effects like Delay + Reverb. The following details the operation of the internal DSP effects in the DIGITAL EFFECTS section.

  • Seite 9: Usb Connectivity (Mxp124Fx Only)

    USB Connectivity (MXP124FX Only) The MXP124FX has a built-in stereo USB audio interface allowing you to record and playback from a computer using virtually any digital recording software. Setting up your mixer with a computer is a simple procedure that takes just a few minutes.

  • Seite 10: Features

    Features The Samson MixPad mixers are comprehensive, all-in-one solution for live sound, recording, fixed installation and post production applications. Here are some of their main features: • Ultra-low noise, high headroom analog mixer • Four Class A MDR (Maximum Dynamic Range) mic preamps with 3-band •...

  • Seite 11: Top Panel Controls

    Top Panel Controls Mono Input Channel Section The following section details four mono input channels. MIC Inputs - Use these balanced XLR inputs to connect low Impedance microphones and low level signals from direct boxes. The MIC inputs feature +48V phantom power, allowing you to use condenser microphones.
  • Seite 12 Top Panel Controls FX Auxiliary Control (MXP124FX) - The channel’s FX knob controls the amount of signal that is sent to the effects bus. The signal of the FX bus in the MXP124FX is routed to the Digital Effects section for on-board signal processing.

  • Seite 13: Stereo Input Channel Section

    Top Panel Controls Stereo Input Channel Section The following section details four stacked stereo input channels. 11. Stereo ¼” Input Jacks - Use the ¼” jacks for connecting stereo line level sources. For stereo inputs use the LINE L to connect the left channel and the LINE R to connect the right channel.

  • Seite 14: Digital Effects Section (Mxp124Fx Only)

    Top Panel Controls Digital Effects Section (MXP124FX only) The following section describes the features control of the on- board 24-bit digital Multi-effects section. 16. PROGRAM Effects Display - The mixer’s multi-effects processors feature a dual digit, seven-segment numerical display for showing the effects PROGRAM number from 00 - 99.

  • Seite 15: Master Section

    Top Panel Controls Master Section This following section details the master section of the mixer. 21. TAPE IN (RCA jacks) - Stereo line level input, on RCA connectors, for connecting the output of devices such as MP3, CD, computer sound-card, or any other line level device.
  • Seite 16 Top Panel Controls 29. PHANTOM Power Switch and Indicator - The mixer features an on-board, 48-Volt Phantom power supply to operate condenser microphones. When the switch is engaged, the LED will illuminate indicating that phantom power is now available at the microphone preamps. IMPORTANT NOTE: To avoid a loud pop, be sure to turn down the master level controls before plugging and unplugging the mic cables when the phantom power is active.

  • Seite 17: Rear Panel Connections

    Rear Panel Connections This following section details the rear panel connections. AC ADAPTER INLET - Connect the supplied external AC power supply here. POWER - Switches on the MXP124 and MXP124FX main power. USB Port (MXP124FX Only) - Connect the MixPad mixer to a computer using standard USB cable here.

  • Seite 18: Wiring Guide

    Wiring Guide There are several ways to interface the MXP mixer to support a variety of appli- cations. Follow the cable diagrams below for connecting your mixer. Pin 2 (hot) Hot to Tip Tip (signal) Pin 3 (cold) Male XLR Sleeve (ground) Pin 1 (shield) Shield &...

  • Seite 19: Specifications

    Specifications Frequency Response (Trim @ Min, unity gain ± 3 dB) Mic to Main 20Hz~30KHz Line to Main 20Hz~30KHz Aux Return to Main 20Hz~30KHz Line to Aux Send 20Hz~30KHz T.H.D. (Trim @ Min, +4dBu output, unity gain, 1 kHz w/30 kHz LPF) Mic/Line to Main (Mono Ch) <0.03% Line to Main (Stereo Ch)
  • Seite 20 Specifications Phantom Power 48V±3V Power Requirement AC18V 1000mA Power Consumption <18W Dimensions (W x D x H) 12.9” x 11.7” x 3” 327 mm x 298 mm x 75 mm Weight 5.0lb / 2.3kg USB Bus Power USB2.0 +5V DC 0.5A max USB A-TYPE FEMALE Internal DSP Effects 100 presets...

  • Seite 21: Digital Effects Program List (Mxp124Fx Only)

    Digital Effects Program List (MXP124FX Only) Number Effect Parameter 00-09 Echo Delay Time: 145~205ms 10-19 Echo + Verb Delay Time: 208~650ms Decay Time: 1.7~2.1s 20-29 Tremelo Rate: 0.6~5Hz 30-39 Plate Decay Time: 0.9~3.6s 40-49 Chorus Rate: 0.92~1.72Hz 50-59 Vocal Reverb Decay Time: 0.8~0.9s Pre-Delay: 0~45ms 60-69 Rotary...

  • Seite 22: Microphone Stand Mounting Accessory (Sold Separately)

    Microphone Stand Mounting Accessory (Sold Separately) The MixPad MXP124 and MXP124FX can be mounted to a microphone stand using the optional Mic Stand Mount accessory kit. The following steps describe how to mount the MixPad mixer to a microphone stand.

  • Seite 23: Block Diagram

    Block Diagram MXP124/MXP124FX...

  • Seite 24: Consignes De Sécurité Importantes

    Consignes de sécurité importantes Avis sur la compatibilité électromagnétique (CEM) • La MXP124 et la MXP124FX peuvent être utilisées dans les environnements élec- tromagnétiques suivants : locaux à usage d'habitation, locaux à usage commercial et professionnel, en extérieur urbain. • Sur la MXP124 et la MXP124FX, le courant d'appel maximum est de 0,48 A. Avis de la Federal Communications Commission (FCC) Ce terminal est conforme au paragraphe 15 des Règles de la FCC.
  • Seite 25 Consignes de sécurité importantes AVIS RISQUE D'ÉLECTROCUTION - NE PAS OUVRIR AVERTISSEMENT : POUR REDUIRE LE RISQUE D'ELECTROCUTION, N'OTEZ PAS LE COUVERCLE NI LE DOS DU BOITIER. CET APPAREIL NE CONTIENT AUCUNE PIECE REMPLACABLE PAR L'UTILISATEUR. CONFIEZ TOUTES LES INTERVENTIONS D'ENTRETIEN A DES TECHNICIENS DE S.A.V. QUALIFIE. Le triangle équilatéral renfermant un éclair terminé...
  • Seite 26 Consignes de sécurité importantes Lire la présente notice. 13. Débrancher cet appareil pendant Conserver la présente notice. les orages ou en cas de non-utilisation Respecter toutes les mises en garde. prolongée. Suivre les consignes.. 14. Toutes les interven- Ne pas utiliser cet appareil près de tions d'entretien doivent être confiées l'eau.
  • Seite 27 Sommaire Introduction ......28 Utilisation de base ......29 Pour ajouter des effets numériques (ne concerne que la MXP124FX) .

  • Seite 28: Introduction

    Introduction Vous venez de vous procurer la console de mixage Samson MixPad MXP124 ou MXP124FX ! Félicitations ! Les MXP124 et MXP124FX sont des consoles de mixage 12  voies, comportant quatre voies micro/ligne à faible bruit, des préamplis de microphones ainsi que quatre voies d'entrée de ligne stéréo superposées.

  • Seite 29: Utilisation De Base

    Utilisation de base Le paragraphe suivant expose les consignes de base destinées à installer et à utiliser les consoles de mixage MixPad MXP124 et MXP124FX. 1. Avant d'y brancher des microphones ou des instruments, assurez-vous que l'alimentation électrique de tous les composants de votre système, console de mixage MixPad comprise,...

  • Seite 30: Pour Ajouter Des Effets Numériques (Ne Concerne Que La Mxp124Fx)

    Pour ajouter des effets numériques (ne concerne que la MXP124FX) La console de mixage MXP124FX est dotée de Processeurs Multi-Effets 24 bits intégrés de qualité supérieure, offrant 100 effets préréglés de qualité studio. Le chapitre EFFETS NUMERIQUES présente des Delays nets, des Réverbérations luxuriantes et des effets multiples comme Delay + Réverbération.

  • Seite 31: Connectivité Usb (Ne Concerne Que La Mxp124Fx)

    Connectivité USB (ne concerne que la MXP124FX) La console de mixage MXP124FX possède un port audio USB stéréo intégré vous permettant d'enregistrer et de lire sur un ordinateur doté de pratiquement n'importe quel logiciel d'enregistrement numérique. Installer votre console de mixage sur un ordinateur est une procédure simple qui ne prend que quelques minutes.

  • Seite 32: Fonctionnalités

    Fonctionnalités Les consoles de mixage Samson MixPad sont une solution complète tout-en-un pour les applications de sonorisation de scène, d'enregistrement, d'installation fixe et de post-production. Elles présentent les caractéristiques suivantes : • console de mixage analogique à bruit ultra-faible avec plafond élevé...

  • Seite 33: Réglages Situés Sur Le Panneau Supérieur

    Réglages situés sur le panneau supérieur Partie Voie d'entrée mono Le chapitre suivant donne le détail de quatre voies d'entrée mono. Entrées MIC - Utilisez ces entrées XLR à balance pour brancher des microphones à faible impédance et envoyer les signaux de faible niveau directement depuis les boîtiers.
  • Seite 34 Réglages situés sur le panneau supérieur Egaliseur (HAUT, MOYEN et BAS) - Cet égaliseur à trois bandes vous permet de lisser les bandes de fréquences hautes, moyennes et basses d'une voie. Lorsque le réglage est sur midi (position de repos), cela n'a aucun effet sur le signal.

  • Seite 35: Partie Voie D'entrée Stéréo

    Réglages situés sur le panneau supérieur Partie Voie d'entrée stéréo Le chapitre suivant donne le détail de quatre voies d'entrée stéréo superposées. Jacks d'entrée stéréo ¼” - Prenez les jacks ¼” pour relier les sources d'entrée de ligne stéréo. Pour les entrées stéréo, servez- vous de la LIGNE L pour connecter la voie de gauche et la LINE R;...

  • Seite 36: Partie Effets Numériques (Console Mxp124Fx Uniquement)

    Réglages situés sur le panneau supérieur Partie Effets Numériques (console MXP124FX uniquement) Le paragraphe suivant décrit le réglage des caractéristiques de la partie Multi-effets numériques 24 bits à même la carte. Afficheur Effets des PROGRAMMES - Les processeurs multi- effets de la console de mixage présentent un afficheur numérique à...

  • Seite 37: Partie Principale

    Réglages situés sur le panneau supérieur Partie Principale Le paragraphe suivant détaille la partie principale de la console de mixage. TAPE IN / Entrée Bande (jacks RCA) - Entrée de ligne stéréo, sur conneceturs RCA, destinée à relier la sortie des appareils tels qu'un lecteur MP3, un lecteur de CD, une carte son d'ordinateur ou tout autre dispositif d'entrée de ligne.
  • Seite 38 Réglages situés sur le panneau supérieur REMARQUE : Pour éviter la distorsion, ajustez le réglage de niveau MAIN MIX pour que le témoin LED 0 s'allume occasionnellement. Interrupteur et Indicateur PHANTOM - La console de mixage est équipée d'une alimentation fantôme 48 Volts située sur la carte destinée à faire fonctionner les microphones à...

  • Seite 39: Connexions Du Panneau Arrière

    Connexions du panneau arrière Le chapitre suivant détaille les connexions du panneau arrière. ENTREE D'ADAPTATEUR SECTEUR - Brancher ici l'alimentation secteur externe fournie. POWER (Marche/Arrêt) - Met en marche l'alimentation principale des consoles MXP124 et MXP124FX. Port USB (MXP124FX seulement) - Relier ici la console de mixage MixPad à un ordinateur à...

  • Seite 40: Guide De Câblage

    Guide de câblage Il existe différents moyens d'interfacer la console de mixage MXP pour qu'elle prenne en charge toute une gamme d'applications. Suivez les schémas de câblage ci-dessous pour connecter votre console de mixage. Broche 2 (point chaud) Chaud sur la pointe Pointe (signal) Broche 3 (point froid)

  • Seite 41: Caractéristiques Techniques

    Caractéristiques techniques Réponse en fréquence (correction au gain unité mini ±3 dB) Mic vers Principal 20 Hz~30 KHz Ligne vers Principal 20 Hz~30 KHz Retour d'Aux vers Principal 20 Hz~30 KHz Ligne vers Envoi Aux 20 Hz~30 KHz T.H.D. (correction au gain unité mini à la sortie +4 dBu, 1 kHz avec 30 kHz LPF) Mic/Ligne vers Principal (Voie Mono) <0,03% Mic/Ligne vers Principal (Voie Stéréo)
  • Seite 42 Caractéristiques techniques Egaliseur de voie d'entrée (±3 dB) Haut ±15 dBu Moyen ±15 dBu ±15 dBu Alimentation fantôme 48 V ±3 V Electricité (secteur) 18 V~ 1000 mA Puissance absorbée <18 W Dimensions (l x p x h) 12,9” x 11,7” x 3” 327 mm x 298 mm x 75 mm Poids 5,0 lb / 2,3 kg...

  • Seite 43: Liste Des Programmes D'effets Numériques (Sur Mxp124Fx Seulement)

    Liste des programmes d'Effets Numériques (sur MXP124FX seulement) Numéro Effet Paramètre 00-09 Temps d'affai- des Echos : 145~205 ms blissement 10-19 Temps d'affai- Echo + Verb : 208~650 ms blissement Temps d'affaiblissement 1,7~2,1 s 20-29 Fréquence du Trémolo : 0,6~5Hz 30-39 Temps d'affai- de la Plaque : 0,9~3,6 s blissement 40-49 Fréquence...

  • Seite 44: Accessoire De Fixation Sur Pied Micro (Vendu À Part)

    Accessoire de fixation sur pied micro (vendu à part) Les consoles MixPad MXP124 et MXP124FX peuvent être fixées sur un pied de micro à l'aide du jeu d'accessoires de Fixation sur Pied Micro, disponible en option. Les étapes suivantes exposent comment fixer la console de mixage MixPad sur un pied micro.

  • Seite 45: Schéma Synoptique

    Schéma synoptique MXP124/MXP124FX...

  • Seite 46: Wichtige Sicherheitsinformationen

    Wichtige Sicherheitsinformationen EMV Hinweis • * MXP124 und MXP124FX können in folgenden elektromagnetischen Umgebungen eingesetzt werden: Heim, Gewerbe und leichte Industrie, Stadt im freien. • Für MXP124 und MXP124FX beträgt der Einschaltspitzenstrom 0,48A FCC Hinweis Dieses Gerät entspricht Teil 15 der FCC Bestimmungen. Der Betrieb unterliegt folgenden beiden Bedingungen: (1) dieses Gerät darf keine gefährlichen Störungen verursachen und (2) dieses Gerät muss Störungen akzeptieren, die einen unerwünschten Betrieb dieses Geräts verursachen können.
  • Seite 47 Wichtige Sicherheitsinformationen ACHTUNG GEFAHR EINES STROMSCHLAGS NICHT ÖFFNEN WARNUNG: UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU REDU - ZIEREN ÖFFNEN SIE NICHT DIE HINTERE ABDECKUNG, DA KEINE VOM BENUTZER ZU WARTENDEN TEILE VORHANDEN SIND. ÜBERGEBEN SIE DAS GERÄT NUR QUALIFIZIERTEM PERSONAL ZUR REPARATUR. Dieser Blitz mit einem Pfeil als Symbol in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von "gefährlicher Spannung”...
  • Seite 48 Wichtige Sicherheitsinformationen Lesen Sie diese Anweisungen. Wenn ein Wagen eingesetzt wird, Bewahren Sie diese Anweisungen auf. sollten Sie vorsich- tig sein, wenn Sie Beachten Sie alle Warnungen. den Wagen und das Folgen Sie allen Anweisungen. Gerät bewegen, um Verletzungen durch Benutzen Sie das Gerät nicht in der Umkippen zu vermeiden.
  • Seite 49 Inhaltsverzeichnis Einführung......50 Grundlegende Bedienung ..... 51 Hinzufügen von Digitaleffekten (Nur MXP124FX).

  • Seite 50: Einführung

    Falls der Lautsprecher je eine Reparatur benötigen sollte, ist eine Return Authorization (RA) Nummer [Rücksende-Genehmigungsnummer] erforderlich, bevor Sie Ihr Gerät an die Samson schicken. Ohne diese Nummer wird das Gerät nicht angenommen. Bitte rufen Sie Samson unter 1-800-3SAMSON (1-800-372-6766) an und erbitten Sie eine RA Nummer, bevor Sie die Einheit einschicken.

  • Seite 51: Grundlegende Bedienung

    Grundlegende Bedienung Der folgende Abschnitt beschreibt die grundlegende Einrichtung und den Betrieb der MixPad MXP124 und MXP124FX Mixer. 1. Stellen Sie vor dem Anschließen eines Mikrofons oder Instruments, sicher, dass der Strom aller Ihrer Systemkomponenten einschließlich des MixPad Mixers ausgeschaltet ist. Stellen Sie sicher, dass die MAIN MIX und MIX 2 / PHONES Regler ganz nach unten gedreht sind.

  • Seite 52: Hinzufügen Von Digitaleffekten (Nur Mxp124Fx)

    Hinzufügen von Digitaleffekten (Nur MXP124FX) Die MXP124FX verfügt über integrierte, hochwertige 24-Bit Multi-Effekt Prozessoren, die 100 Effekt- Presets in Studioqualität bieten. Der Abschnitt DIGITAL EFFECTS / Digitale Effekte bietet saubere Verzögerungen, hervorragende Reverbs und Multi- Effekte wie Reverb + Verzögerung. Im Folgenden werden die Funktionen der internen DSP Effekte im DIGITAL EFFECTS Abschnitt beschrieben.

  • Seite 53: Usb Anschluss (Nur Mxp124Fx )

    USB Anschluss (Nur MXP124FX ) Die MXP124FX hat ein eingebautes Stereo USB Audio Interface, mit dem Sie von einem Computer mit praktisch jeder digitalen Aufnahme Software aufnehmen und wiedergeben können. Die Installation Ihres Mixers an einen Computer ist sehr einfach. Sie nimmt nur wenige Minuten in Anspruch. Der folgende Abschnitt beschreibt, wie der MXP124FX mit einem Computer verbunden und eingestellt wird.

  • Seite 54: Funktionen

    Funktionen Die Samson MixPad Mixer sind umfassende All-in-one Lösungen für Live- Sound, Aufnahme, Festinstallation und Nachvertonung. Hier sind einige ihrer wichtigsten Funktionen / Eigenschaften: • Analoge Mixer mit ultra-niedrigem Rauschen und hohem Durchgang • Vier der Klasse A MDR (Maximum Dynamic Range) Mikrofonvorverstärker mit 3-Band EQ •...

  • Seite 55: Elemente Des Oberen Bedienfelds

    Elemente des oberen Bedienfelds Abschnitt Mono Eingangskanal Nachfolgend wird der Abschnitt der vier Mono Eingangskanäle beschrieben. MIC Eingänge - Verwenden Sie diese symmetrischen XLR Eingänge, um Mikrofone mit niedriger Impedanz und geringer Signalstärke von DI Boxen anzuschließen. Die MIC Eingänge besitzen eine 48V Phantomspeisung, so dass Sie Kondensatormikrofone verwenden können.
  • Seite 56 Elemente des oberen Bedienfelds Equalizer (HIGH, MID und LOW) - Mit diesem Drei-Band Equalizer können Sie die hohen, mittleren und tiefen Frequenzen eines Kanals konturieren. Wenn die Steuerung auf die 12 Uhr Position (Arretierung) gestellt ist, wird das Signal nicht beeinflusst. Wenn Sie die Regler im Uhrzeigersinn drehen, wird der Pegel des Frequenzband +15 dB erhöht, und wenn Sie die Regler gegen den Uhrzeigersinn drehen, wird die Lautstärke des Frequenzbandes um -15 dB gesenkt.

  • Seite 57: Abschnitt Stereo Eingangskanal

    Elemente des oberen Bedienfelds Abschnitt Stereo Eingangskanal Nachfolgend wird der Abschnitt der vier Stereo Eingangskanäle beschrieben. ¼” Stereo Eingangsbuchsen - Verwenden Sie die ¼” Eingangsbuchsen, um Stereo Line Level Quellen anzuschließen. Verwenden Sie für Stereoeingänge den LINE L um den linken Kanal und LINE R um den rechten Kanal zu verbinden.

  • Seite 58: Abschnitt Digitale Effekte (Nur Mxp124Fx)

    Elemente des oberen Bedienfelds Abschnitt Digitale Effekte (nur MXP124FX) Der folgende Abschnitt beschreibt die Funktionen des integrierten digitalen 24-bit Multi-Effekt Geräts. PROGRAMM Effekte Anzeige - Die Multi-Effekt Prozessoren des Mixers verfügen über eine aus sieben Segmenten bestehende zweistellige Anzeige, die die Effekte- PROGRAM Nummer 00-99 anzeigt.

  • Seite 59: Master Abschnitt

    Elemente des oberen Bedienfelds Master Abschnitt Das folgende Kapitel zeigt den Master Abschnitt des Mixers. TAPE IN (Cinch Buchsen) - Stereo Line Eingang über Cinch Buchsen, um den Ausgang von Geräten wie MP3, CD, Computer Soundkarte oder jedem anderen Line-Level Gerät dort anzuschließen.
  • Seite 60 Elemente des oberen Bedienfelds PHANTOM Schalter und Anzeige - Der Mixer verfügt über eine integrierte 48 -Volt Phantomspeisung, um Kondensatormikrofone betreiben zu können. Wenn der Schalter eingeschaltet ist, leuchtet die LED auf und zeigt damit an, dass die Phantom Stromversorgung nun an den Mikrofon Vorverstärkern zur Verfügung steht.

  • Seite 61: Anschlüsse An Der Rückseite

    Anschlüsse an der Rückseite Dieser folgende Abschnitt beschreibt die rückseitigen Anschlüsse. AC ADAPTER BUCHSE - Schließen Sie hier das mitgelieferte Netzteil an. POWER - Schaltet die Hauptstromversorgung des MXP124 und MXP124FX ein. USB Port (nur MXP124FX) - Schließen Sie hierüber den MixPad Mixer mit einem Standard USB Kabel an einen Computer an.

  • Seite 62: Anschlussanleitung

    Anschlussanleitung Es gibt mehrere Möglichkeiten, mit dem MXP Mixer eine Vielzahl von Anwen- dungen zu unterstützen. Befolgen Sie die unten angegebenen Anschlusspläne für Ihren Mixer. Pin 2 (stromf.) Stromf. an Spitze Spitze (Signal) Pin 3 (nicht stromf.) Stecker XLR Hülse (Erdung) Pin 1 (Absch.) Absch.

  • Seite 63: Spezifikationen

    Spezifikationen Frequenzgang (Trim @ Min, Einsverstärkung ± 3 dB) Mic an Main 20Hz~30KHz Line an Main 20Hz~30KHz Aux Return an Main 20Hz~30KHz Line an Aux Send 20Hz~30KHz T.H.D. (Trim @ Min, +4dBu Ausgang, Einsverstärkung, 1 kHz w/30 kHz LPF) Mic/Line an Main (Mono Kan) <0.03% Line an Main (Stereo Kan) <0.03%...
  • Seite 64 Spezifikationen Phantomspeisung 48V, 3V Energiebedarf AC18V 1000mA Stromverbrauch <18W Dimensionen (B x T x H ) 12.9” x 11.7” x 3” 327 mm x 298 mm x 75 mm Gewicht 5.0lb / 2,3kg Spannungsversorgung über USB Anschluss USB2.0 +5V DC 0.5A max USB A-TYP BUCHSE Interne DSP Effekte 100 Presets...

  • Seite 65: Programmliste Digitale Effekte (Nur Mxp124Fx)

    Programmliste Digitale Effekte (nur MXP124FX) Nummer Effekt Parameter 00-09 Echo Abfallzeit: 145~205ms 10-19 Echo + Verb Abfallzeit: 208~650ms Ausschwingzeit: 1,7~2,1s 20-29 Tremelo Rate: 0.6~5Hz 30-39 Platte Ausschwingzeit: 0,9~3,6s 40-49 Chorus Rate: 0,92~1,72Hz 50-59 Vocal Reverb Ausschwingzeit: 0,8~0,9s Vorverzögerung: 0~45ms 60-69 Drehung Modulationstiefe: 20~80% 70-79...

  • Seite 66: Mikrofonständer Zubehör (Separat Erhältlich)

    Mikrofonständer Zubehör (separat erhältlich) Die MixPad MXP124 und MXP124FX können mit dem optionalen Mikrofonständer Montage-Kit auf ein Mikrofonstativ montiert werden. Die folgenden Schritte beschreiben, wie die MixPad Mixer auf einem Mikrofonständer montiert werden. 1. Drehen Sie das Mischpult auf den Kopf.

  • Seite 67: Blockdiagramm

    Blockdiagramm MXP124/MXP124FX...

  • Seite 68: Información De Seguridad Importante

    Información de Seguridad Importante Aviso de CEM • * Las mesas de mezclas MXP124 y MXP124FX pueden utilizarse en los siguientes entornos electromagnéticos: residenciales, comerciales, de la industria ligera y ur- banos exteriores. • La corriente de irrupción máxima para las mesas de mezcla MXP124 y MXP124FX es de 0,48A Aviso sobre las Normas FCC Este dispositivo cumple lo estipulado en la Sección 15 de las Normas FCC.
  • Seite 69 Información de Seguridad Importante ADVERTENCIA PELIGRO DE SACUDIDA ELÉCTRICA - NO ABRIR ADVERTENCIA: CON EL FIN DE REDUCIR EL PELIGRO DE SACUDIDA ELÉCTRICA, NO RETIRE LA TAPA (O LA PARTE POSTERIOR). NO HAY PIEZAS CUYA REPARACIÓN PUEDA SER EFECTUADA POR EL USUARIO EN EL INTERIOR DEL APARATO. EN - CARGUE LAS REPARACIONES A PERSONAL TÉCNICO DEBIDAMENTE CUALIFICADO.
  • Seite 70 Información de Seguridad Importante Lea cuidadosamente estas instruccio- a la hora de mover el nes. conjunto del carro/ aparato con el fin de Conserve estas instrucciones para evitar que vuelque y cualquier consulta en el futuro. las lesiones persona- les que ello podría Siga cuidadosamente todas las adver- acarrearle.
  • Seite 71 Índice Introducción ......72 Funcionamiento Básico ..... . 73 Adición de Efectos Digitales (solo MXP124FX) .

  • Seite 72: Introducción

    Autorización de Devolución (RA) para poder enviar su unidad a Samson. Sin este número no se aceptará el aparato. Póngase en contacto con Samson en el número 1-800- 3SAMSON (1-800-372-6766) para que le facilitemos este número de autorización de devolución antes de enviarnos la unidad.

  • Seite 73: Funcionamiento Básico

    Funcionamiento Básico En la siguiente sección se explican la configuración y el funcionamiento básicos de las mesas de mezclas MixPad MXP124 y MXP124FX. 1. Antes de conectar micrófonos e instrumentos, asegúrese de que estén apagados todos los componentes del sistema, incluyendo la mesa de mezclas MixPad.

  • Seite 74: Adición De Efectos Digitales (Solo Mxp124Fx)

    Adición de Efectos Digitales (solo MXP124FX) La mesa de mezclas MXP124FX incluye Procesadores Multiefectos internos de 24 bits de alta calidad que ofrecen 100 presets de efectos con calidad de estudio. La sección de EFECTOS DIGITALES incluye Retardos limpios, suntuosas Reverbs y multiefectos como Retardo + Reverb. A continuación se detalla el funcionamiento de los efectos DSP internos de la sección de EFECTOS DIGITALES.

  • Seite 75: Conectividad Usb (Solo Mxp124Fx)

    Conectividad USB (solo MXP124FX) La mesa de mezclas MXP124FX tiene una interfaz de audio USB estéreo integrada que le permite grabar y reproducir desde un ordenador utilizando la práctica totalidad de los programas de software de grabación digital existentes. La configuración de su mesa de mezclas es un proceso muy simple que solo le llevará...

  • Seite 76: Características

    Características Las mesas de mezclas MixPad de Samson son una solución integral "todo en uno" para aplicaciones de sonido en vivo, grabación, fijas y post-producción. Éstas son algunas de sus características principales: • Mesa de mezclas analógica de alto techo dinámico y ruido ultra bajo •...

  • Seite 77: Controles Del Panel Superior

    Controles del Panel Superior Sección de los Canales de Entrada Mono En la siguiente sección se describen con detalle cuatro canales de entrada mono. Entradas MIC - Utilice estas entradas XLR balanceadas para conectar micrófonos de baja impedancia y señales de bajo nivel de cajas directas.
  • Seite 78 Controles del Panel Superior Ecualizador (AGUDOS, MEDIOS y GRAVES) - Este ecualizador de tres bandas le permite ajustar las bandas de frecuencia aguda, media y grave en cada canal. Cuando el mando está ajustado en la posición de las 12 en punto, no hay efecto en la señal.

  • Seite 79: Sección De Los Canales De Entrada Estéreo

    Controles del Panel Superior Sección de los Canales de Entrada Estéreo En la siguiente sección se describen con detalle cuatro canales de entrada estéreo apilados. Conectores de Entrada de ¼” Estéreo - Utilice los conectores de ¼” para conectar fuentes de nivel de línea estéreo. Para las entradas estéreo, utilice la LÍNEA L para conectar el canal izquierdo y la LÍNEA R para conectar el canal derecho.

  • Seite 80: Sección De Efectos Digitales (Solo Mxp124Fx)

    Controles del Panel Superior Sección de Efectos Digitales (solo MXP124FX) En la siguiente sección se describen los controles de la sección de Multiefectos digitales de 24 bits internos. Pantalla de PROGRAMA de Efectos - Los procesadores multiefectos de la mesa de mezclas disponen de una pantalla numérica de 2 dígitos y 7 segmentos para indicarle el número del PROGRAMA de efectos, con un valor comprendido entre 00 - 99.

  • Seite 81: Sección Maestra

    Controles del Panel Superior Sección Maestra En la siguiente sección se describe con detalles la sección maestra de la mesa de mezclas. ENTRADA DE CINTA (conectores RCA) - Entrada de nivel de línea estéreo, con conectores RCA, para conectar la salida de dispositivos como un MP3, CD, tarjeta de sonido o cualquier otros dispositivo de nivel de línea.
  • Seite 82 Controles del Panel Superior monitorizar el nivel de la señal que se está enviando a los conectores de MEZCLA PRINCIPAL. NOTA: Con el fin de evitar la distorsión, ajuste el control de nivel de MEZCLA PRINCIPAL de manera que el LED indicador 0 se ilumine ocasionalmente. Interruptor e Indicador de Alimentación FANTASMA - La mesa de mezclas dispone de alimentación fantasma de 48 voltios interna que le permite conectar micrófonos condensadores.

  • Seite 83: Conexiones Del Panel Trasero

    Conexiones del Panel Trasero En esta sección se describen con detalle las conexiones del panel trasero. ENTRADA DE ADAPTADOR DE CA - Conecte aquí la unidad de alimentación de CA externa suministrada con el dispositivo. ALIMENTACIÓN - Conecta la alimentación principal de la MXP124 y la MXP124FX.

  • Seite 84: Guía De Cableado

    Guía de Cableado Existen varias maneras de interconectar la mesa de mezclas MXP para su uso en una amplia gama de aplicaciones. Para la conexión de su mesa de mezclas, consulte los siguientes diagramas de cables. Clavija 2 (positivo) Positivo a Punta Punta (señal) Clavija 3 (negativo)

  • Seite 85: Especificaciones

    Especificaciones Respuesta de Frecuencia (Trim @ Mín, ganancia unitaria ± 3 dB) Micro a Principal 20Hz~30KHz Línea a Principal 20Hz~30KHz Retorno Aux a Principal 20Hz~30KHz Línea a Envío Aux 20Hz~30KHz T.H.D. (Trim @ Mín, salida +4dBu, ganancia unitaria, 1 kHz w/30 kHz LPF) Micro/Línea a Principal (Canal Mono) <0,03% Línea a Principal (Canal estéreo)
  • Seite 86 Especificaciones Alimentación Fantasma 48V±3V Requisito de Alimentación CA18V 1000mA Consumo de Energía <18W Dimensiones (A x L x F) 327 mm x 298 mm x 75 mm (12,9" x 11,7" x 3") Peso 2,3kg / 5,0 libras Alimentación Bus USB USB2.0 +5V CC 0,5A máx.

  • Seite 87: Lista Del Programa De Efectos Digitales (Solo Mxp124Fx)

    Lista del Programa de Efectos Digitales (solo MXP124FX) Número Efecto Parámetro 00-09 Tiempo de Retardo: 145~205ms 10-19 Eco + Verb Tiempo de Retardo: 208~650ms Tiempo de Decaimiento: 1,7~2,1s 20-29 Tremolo Velocidad: 0,6~5Hz 30-39 Placa Tiempo de Decaimiento: 0,9~3,6s 40-49 Chorus Velocidad: 0,92~1,72Hz 50-59 Vocal...

  • Seite 88: Accesorio De Montura De Soporte De Micrófono (Se Vende Por Separado)

    Accesorio de Montura de Soporte de Micrófono (se vende por separado) Las mesas de mezclas MixPad MXP124 y MXP124FX pueden montarse en un soporte de micrófono utilizando el kit accesorio de Montura de Soporte de Micrófono. En los pasos siguientes se indica cómo montar la mesa de mezclas MixPad en un soporte de micrófono.

  • Seite 89: Diagrama De Bloques

    Diagrama de Bloques MXP124/MXP124FX...
  • Seite 90 Informazioni importanti sulla sicurezza Comunicazione in materia di compatibilità elettromagnetica • * I mixer MXP124 e MXP124FX possono essere utilizzati nei seguenti ambienti elet- tromagnetici: in edifici a carattere residenziale, commerciale e destinati all'industria leggera, in ambienti esterni urbani. • Per i mixer MXP124 e MXP124FX, la corrente di spunto massima è...
  • Seite 91 Informazioni importanti sulla sicurezza ATTENZIONE RISCHIO DI FOLGORAZIONE - NON APRIRE AVVERTIMENTO: PER RIDURRE IL RISCHIO DI FOLGORAZIONI, NON ASPOR - TARE IL COPERCHIO (O LA PARTE POSTERIORE) IN QUANTO ALL’INTERNO DELL’APPARECCHIO NON CI SONO COMPONENTI RIPARABILI DALL’UTENTE. PER LE RIPARAZIONI RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO. Il simbolo del fulmine con la punta a forma di freccia all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di "tensioni pericolose"...
  • Seite 92 Informazioni importanti sulla sicurezza Leggere le presenti istruzioni. fare attenzione nello spostamento Conservare le presenti istruzioni. dell’insieme carrello/ apparecchio per Prestare attenzione a tutte le avver- evitare lesioni da tenze. ribaltamento. Osservare tutte le istruzioni. 13. Staccare la spina dell'apparecchio Non utilizzare l'apparecchio vicino dalla presa di corrente all'imperversa- all'acqua.
  • Seite 93 Indice Introduzione ......94 Modalità di funzionamento basilare ....95 Aggiunta di effetti digitali (unicamente per il modello MXP124FX) .

  • Seite 94: Introduzione

    Ci congratuliamo per il vostro acquisto di un mixer MixPad modello MXP124 o MXP124FX di Samson! I modelli MXP124 e MXP124FX sono mixer a dodici canali, con quattro canali mic/linea a basso rumore, preamplificatori microfonici oltre a quattro canali di ingresso di linea stereo impilati.

  • Seite 95: Modalità Di Funzionamento Basilare

    Modalità di funzionamento basilare La trattazione seguente illustra la configurazione e la modalità di funzionamento di base dei mixer MixPad MXP124 e MXP124FX. 1. Prima di collegare microfoni o strumenti, accertarsi che l'alimentazione di tutti i componenti del sistema, ivi compreso il mixer MixPad, sia disattivata.

  • Seite 96: Aggiunta Di Effetti Digitali (Unicamente Per Il Modello Mxp124Fx)

    Aggiunta di effetti digitali (unicamente per il modello MXP124FX) I mixer MXP124FX incorporano dei processori multi-effetto a 24 bit di elevata qualità, che offrono cento impostazioni predefinite di effetti comparabili con quelli ottenibili in uno studio di registrazione. La sezione denominata DIGITAL EFFECTS (EFFETTI DIGITALI) dispone di effetti come Delays puliti, Reverbs ricchi e profondi e di multi-effetti come Delay + Reverb.

  • Seite 97: Connettività Usb (Solo Per Il Modello Mxp124Fx)

    Connettività USB (solo per il modello MXP124FX) Il mixer MXP124FX incorpora un'interfaccia audio USB stereo che consente all'utente di registrare suoni su un computer usando praticamente qualsiasi software di registrazione digitale e di riprodurli da esso. Configurare il mixer per uso con un computer è una procedura semplice che richiede solo pochi minuti.

  • Seite 98: Caratteristiche

    Caratteristiche I mixer MixPad di Samson sono soluzioni complete, "tutto in uno" per applica- zioni di suono dal vivo, registrazione, installazioni fisse e post-produzione. Di seguito ne vengono esposte alcune delle principali caratteristiche: • Mixer analogico a headroom elevato e rumore ultra basso •...

  • Seite 99: Comandi Del Pannello Superiore

    Comandi del pannello superiore Sezione canali di ingresso mono La trattazione seguente descrive in dettaglio quattro canali di ingresso mono. Ingressi MIC - Usare questi ingressi XLR bilanciati per collegare microfoni a bassa impedenza e segnali di livello bassi da direct box. Gli ingressi MIC sono dotati di alimentazione phantom da +48 V, che consente l'uso di microfoni a condensatore.
  • Seite 100 Comandi del pannello superiore Equalizzatore (HIGH, MID e LOW, ALTO, MEDIO e BASSO) - Questo equalizzatore a tre bande consente di contornare le bande di frequenza alta, media e bassa di un canale. Quando il comando è posto in posizione ore 12 (arresto), non ci sono effetti sul segnale.

  • Seite 101: Sezione Canali Di Ingresso Stereo

    Comandi del pannello superiore Sezione canali di ingresso stereo La trattazione seguente descrive in dettaglio quattro canali di ingresso stereo impilati. Jack di ingresso stereo da ¼" - Usare i jack da ¼" per collegare delle sorgenti a livello di linea stereo. Per gli ingressi stereo usare l'ingresso di linea sinistro (LINE L) per collegare il canale di sinistra e l'ingresso di linea destro (LINE R) per collegare il canale di destra.

  • Seite 102: Sezione Digital Effects (Effetti Digitali, Solo Per Il Modello Mxp124Fx)

    Comandi del pannello superiore Sezione Digital Effects (Effetti digitali, solo per il modello MXP124FX) La trattazione seguente descrive i comandi caratteristici della sezione in cui è possibile gestire i multi-effetto digitali a 24 bit integrati. Display degli effetti PROGRAM (PROGRAMMA) - I processori multi- effetto del mixer sono dotati di un display numerico a sette segmenti con visualizzazione a doppia cifra indicante il numero del PROGRAMMA degli effetti entro un intervallo compreso tra...

  • Seite 103: Master

    Comandi del pannello superiore Master La trattazione seguente descrive in dettaglio la parte denominata master del mixer. INGRESSO TAPE (jack RCA) - Ingresso a livello di linea stereo, su connettori RCA, per il collegamento dell'uscita di dispositivi come lettori MP3, lettori CD, schede audio di computer, o qualsiasi altro dispositivo a livello di linea.
  • Seite 104 Comandi del pannello superiore Misuratore del livello di uscita - Il misuratore del livello di uscita consente di monitorare il livello del segnale, che viene inviato ai jack MAIN MIX (MIX PRINCIPALE). NOTA: per evitare distorsioni, regolare il regolatore di livello MAIN MIX (MIX PRINCIPALE) in modo che il LED che indica 0 si accenda di tanto in tanto.

  • Seite 105: Collegamenti Del Pannello Posteriore

    Collegamenti del pannello posteriore La trattazione seguente descrive in dettaglio i collegamenti del pannello poste- riore. INGRESSO ADATTATORE A C.A. (AC ADAPTER INLET) - Collegare in questo punto l'alimentatore c.a. esterno fornito ALIMENTAZIONE (POWER) - Collega alla rete elettrica i mixer MXP124 e MXP124FX.

  • Seite 106: Guida Al Cablaggio

    Guida al cablaggio Molteplici sono i modi per interfacciare un mixer MXP a supporto di svariate applicazioni. Per collegare il mixer fare riferimento ai diagrammi di cablaggio riportati di seguito. Polo 2 (caldo) Da caldo a punta Punta (segnale) Polo 3 (freddo) XLR maschio Manica (terra)

  • Seite 107: Specifiche

    Specifiche Risposta in frequenza (regolazione sul minimo, guadagno unitario ± 3 dB) Da mic a princ. (Mic to Main) 20 Hz ~ 30 KHz Da linea a princ. (Line to Main) 20 Hz ~ 30 KHz Da ritorno aus. a princ. (Aux Return to Main) 20 Hz ~ 30 KHz Da linea a mandata aus.
  • Seite 108 Specifiche Indicatori di PICCO Mic (canale mono) + 16 dBu Linea (Line) (canale stereo) + 16 dBu Uscita cuffie (carico 600 ohm) + 20 dBu Livello di ingresso massimo (1 kHz, ± 3 dB) Ingresso mic (canale mono) + 16 dBu Ingresso di linea (canale mono) + 40 dBu Equalizzatore dei canali di ingresso (±...

  • Seite 109: Elenco Dei Programmi Degli Effetti Digitali (Solo Per Il Modello Mxp124Fx)

    Elenco dei programmi degli effetti digitali (solo per il modello MXP124FX) Numero Effetto Parametro 00-09 Echo Intervallo di ritardo: 145 ~ 205 ms 10-19 Echo + Verb Intervallo di ritardo: 208 ~ 650 ms Tempo di decadimento: 1,7~2,1 s 20-29 Tremolo Velocità: 0,6 ~ 5 Hz 30-39...

  • Seite 110: Base/Supporto Per Microfono (Accessorio Venduto Separatamente)

    Base/supporto per microfono (accessorio venduto separatamente) I mixer MixPad MXP124 e MXP124FX possono essere montati su un supporto per microfono facendo ricorso al kit supporto per microfono, che è un accessorio opzionale. Le operazioni seguenti descrivono come montare il mixer MixPad a un supporto per microfono.

  • Seite 111: Schema A Blocchi

    Schema a blocchi MXP124/MXP124FX...
  • Seite 112 Samson Technologies Corp. 45 Gilpin Avenue Hauppauge, New York 11788-8816 Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 631-784-2201 www.samsontech.com...

Diese Anleitung auch für:

Mixpad mxp124fxMixpad mxp144fx

Inhaltsverzeichnis
