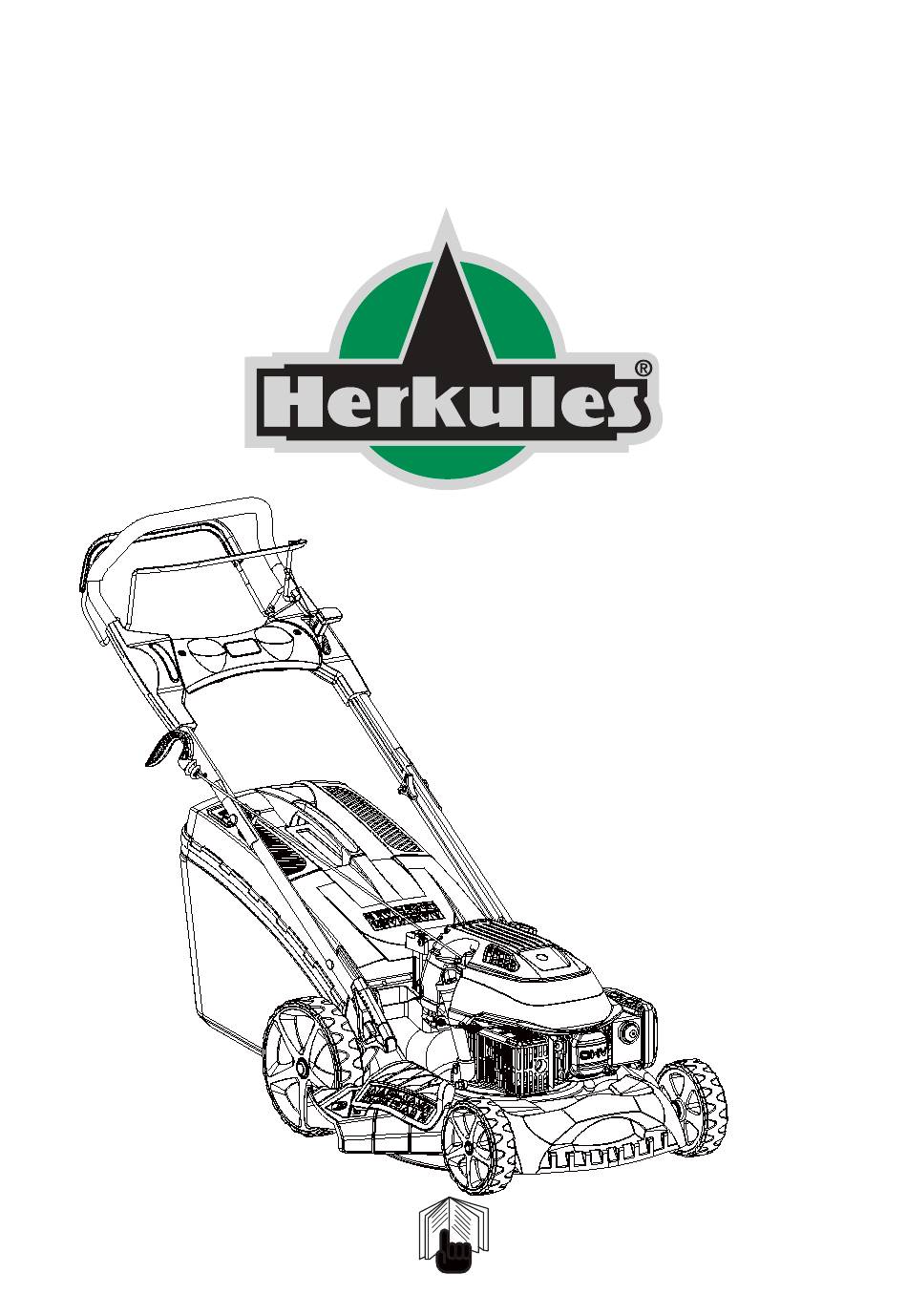

- Seite 1 Bedienungsanleitung RasenmäheR mLs-modeLLe Übersetzung aus der englischen Original-Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Vorwort Sehr geehrter Kunde, Sie haben sich für einen HERKULES Rasenmäher MLS-Modell entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem Gerät haben, bitten wir Sie, die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen. Machen Sie sich mit den Sicherheitsvorschriften und allen Bedienelementen vertraut, um ein störungsfreies Arbeiten zu gewährleisten. -
Seite 3: Technische Daten
Technische Daten... -
Seite 4: Checkliste Vor Übergabe
Checkliste vor Übergabe Hinweise für den Fachhändler Die Montage und erste Inbetriebnahme wird durch den HERKULES Fachhandelspartner durchgeführt. Auch hierbei sind die Bedienungsanleitung sowie sämtliche Sicherheitsvorschriften zu beachten. Vor Übergabe der Maschine müssen die folgenden Punkte überprüft werden: Checkliste vor der Übergabe •... -
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Diese Bedienungsanleitung ist sorgfältig durchzulesen und sich mit deren Inhalt vertraut zu machen. Jugendliche unter 16 Jahren dürfen den Rasenmäher nicht bedienen. Kinder sind beim Betrieb des Rasenmähers fernzuhalten. Der Bediener haftet für Schäden Dritten gegenüber, die er mit dem Rasenmäher verursacht. -
Seite 6: Sicherheitssymbole Mls-Modelle
Bei übermäßigen Vibrationen ist das Gerät sofort abzustellen und von einer Fachwerkstatt überprüfen zu lassen. Es dürfen nur Originalersatzteile montiert werden, die für den Mäher vorgesehen und mit dem Namen oder Zeichen des Herstellers gekennzeichnet sind. Die Motordrehzahl darf aus Sicherheitsgründen den laut Typenschild angegebenen Wert nicht übersteigen. Sicherheitssymbole MLS-Modelle 1. -
Seite 7: Montage Des Rasenmähers
Montage des Rasenmähers Auspacken des Rasenmähers Heben Sie den Rasenmäher nur zu zweit aus dem Karton, achten Sie darauf, dass sich keine Gegenstände mehr im Karton befinden und entsorgen Sie den Karton fachgerecht. Montage des Holmes Klappen Sie den Holm auseinander und montieren Sie den unteren Holm mit den vier Schrauben, Scheiben und den Knebelmuttern. - Seite 8 Holmhöheneinstellung Die Holmhöhe kann in zwei Positionen „L“ und „H“ eingestellt werden. „L“ ist die niedrige Holmhöhe und „H“ ist die hohe Holmhöhe. Motorstoppbowdenzug und Antriebsbowdenzug Montieren Sie den Motorstoppbowdenzug mit dem „Z-Haken“ in die Bohrung des Motorstoppbügels (siehe Pfeil 1). Montieren Sie den Antriebsbowdenzug mit dem „Z-Haken“ in die Bohrung des Antriebsbügels (siehe Pfeil 2).
- Seite 9 Holmpanelmontage Montieren Sie das Holmpanel mit den Schrauben. Schraube Holmpanel Distanzhalter für Auswurfklappe Montieren Sie die zwei Distanzhalter für die Auswurfklappe rechts und links, sie erleichtern den Grasaustritt, wenn ohne Fangsack gemäht werden soll.
- Seite 10 Fangsackmontage Füllstandsanzeige Montieren Sie den Fangsack mit dem Fangkorboberteil, der Fangsack muss um den Rahmen geklippt werden (siehe Pfeile in der Abb.). Der Fangsack hat hinten rechts eine Füllstandsanzeige. Anbringung an den Mäher Heben Sie die Deflektorklappe an und hängen Sie den Fangsack ein. Lassen Sie die Deflektorklappe wieder los. Mulchverschluss Der Mulchverschlus verschließt den Grasaustrittskanal und garantiert ein effizientes Mulchergebnis.
-
Seite 11: Vor Dem Ersten Start Des Motors
Vor dem ersten Start des Motors Motorenöl Der Motor wird ohne Motorenöl geliefert. Jeder Motor läuft im Werk Probe, das Motorenöl wird jedoch wieder abgelassen. Füllen Sie ca. 0,6l Motorenöl SAE 30 auf. Der Ölpeilstab wird zur Ölstandskontrolle nur aufgelegt und nicht eingeschraubt. Füllen Sie nicht zuviel Öl ein, es besteht die Gefahr von Motorschäden. -
Seite 12: Bedienung Des Rasenmähers
Schnitthöheneinstellung Stellen Sie die gewünschte Schnitthöhe ein. Bedenken Sie, 76.5mm dass es besser ist, häufiger zu Mähen und dabei weniger 65.5mm Gras abzunehmen. 55mm Etwas längeres Gras ist widerstandsfähiger bei längeren Trockenperioden. Bei zu tiefer Schnitthöhe ist die Gefahr 45mm des Aufmähens und dadurch bedingter Beschädigungen deutlich höher. - Seite 13 • Ziehen Sie den Motorstoppbügel an den Holm. motorstoppbügel • Betätigen Sie niChT den Antriebszuschaltbügel antriebszuschaltbügel • Nehmen Sie den Startergriff in die rechte Hand, startergriff ziehen Sie ihn langsam heraus bis Sie einen Widerstand spüren und ziehen Sie den Starter kräftig durch. Wenn der Mäher angesprungen ist, bringen Sie das Starterseil wieder langsam in seine Ausgangsposition zurück.
- Seite 14 Beim Mähen Sobald der Motor läuft, dreht sich auch das Messer. Halten Sie den Motorstoppbügel während des Mähens an den Holm gedrückt. Der Motor stoppt sofort, wenn der Motorstoppbügel losgelassen wird. Lassen Sie den Motorstoppbügel los, wenn Sie den Rasenmäher verlassen. Fahrantrieb Drücken Sie den Antriebszuschaltbügel bei laufendem Motor an den Holm, damit der Rasenmäher nach vorne fährt.
-
Seite 15: Wartung Des Rasenmähers
Wartung des Rasenmähers eine regelmäßige und sorgfältige Wartung ist wichtig für die erhaltung der sicherheit und der vollen Leistung des Rasenmähers während seiner Verwendung. Ziehen sie vor jeder Wartung den Zündkerzenstecker ab. • Da sich während des Betriebes Schrauben lösen können, prüfen Sie regelmäßig den festen Sitz aller Schrauben. • Bewahren Sie niemals den Rasenmäher mit Kraftstoff im Tank in einem Gebäude auf, in dem Kraftstoffdämpfe eine Flamme, einen Funken oder eine Quelle der extremen Hitze erreichen können. -
Seite 16: Motorölwechsel
Reinigung des Fangsackes Reinigen Sie den Fangsack mit einem Wasserschlauch und lassen Sie ihn trocknen. Ein nasser Fangsack verstopft sehr schnell. Wartung des Motors Überprüfung des Motorölstands: Der Rasenmäher muss auf einer ebenen Fläche abgestellt werden und der Motor darf nicht laufen. • Entfernen Sie den Ölpeilstab und wischen Sie ihn ab. -
Seite 17: Luftfilter
Luftfilter Bei Betrieb des Motors ohne Luftfilter oder mit einem beschädigten Luftfilter kann Schmutz in den Motor gelangen, was zu einem schnelleren Motorverschleiß führt. • Drücken Sie die Haltenasen nach unten und entfernen Sie den Luftfilterdeckel. • Entfernen Sie den Luftfiltereinsatz. • Überprüfen Sie den Luftfiltereinsatz und den Grobfilter und ersetzen Sie sie, wenn sie beschädigt sind. -
Seite 18: Wartungsplan Des Rasenmähers
Motorbremse Wenn die Messerbremse keine Wirkung zeigt, stellen Sie den Bremsbowdenzug strammer. Sollte die Bremse nicht lösen, so stellen Sie den Bremsbowdenzug lockerer. Messerbremsbowdenzug Antriebsbowdenzug Einstellung des Antriebskabels: Wenn der Rasenmäher nicht angetrieben wird, drehen Sie gegen den Uhrzeigersinn - Kabel anziehen. Wenn der Rasenmäher nicht stehenbleibt, drehen Sie mit dem Uhrzeigersinn - Kabel entspannen. -
Seite 19: Fehlerbehebung
Motor- & Gartengeräte CHECKHEFT HERKULES Rasenmäher MLS-Modelle eine Garantie. Die Garantiebestimmungen entnehmen Sie bitte dem beiliegenden Service-Checkheft, das alle wichtigen Hinweise Garantie zu den HERKULES Garantiebedingungen enthält. Ebenso Wartung können in das Service-Checkheft alle Inspektionen Service eingetragen und somit dokumentiert werden. -
Seite 20: Ce Dokument Mls-47 5
Telsnig Forst- und Gartentechnik dörnbergstr. 27-29 34233 Fuldatal/ihringshausen erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine Kategorie: Verbrennungsmotor Handelsmarke: Herkules Modell: MLS-47 5 Schnittbreite: 480 mm Motor-Hersteller: Herkules Typ: Y139V OHV mit den folgenden gesetzlichen Bestimmungen übereinstimmt: Richtlinie EC/2000/14, EC/2006/42, EC/2004/108/EC und Europäischer norm En836. -
Seite 21: Ce Dokument Mls-47 R5
Telsnig Forst- und Gartentechnik dörnbergstr. 27-29 34233 Fuldatal/ihringshausen erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine Kategorie: Verbrennungsmotor Handelsmarke: Herkules Modell: MLS-47 R5 Schnittbreite: 480 mm Motor-Hersteller: Herkules Typ: Y139V OHV mit den folgenden gesetzlichen Bestimmungen übereinstimmt: Richtlinie EC/2000/14, EC/2006/42, EC/2004/108/EC und Europäischer norm En836. -
Seite 22: Ce Dokument Mls-47 V5
Telsnig Forst- und Gartentechnik dörnbergstr. 27-29 34233 Fuldatal/ihringshausen erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine Kategorie: Verbrennungsmotor Handelsmarke: Herkules Modell: MLS-47 V5 Schnittbreite: 480 mm Motor-Hersteller: Herkules Typ: Y139V OHV mit den folgenden gesetzlichen Bestimmungen übereinstimmt: Richtlinie EC/2000/14, EC/2006/42, EC/2004/108/EC und Europäischer norm En836. -
Seite 23: Ce Dokument Mls-47 Ve5
Telsnig Forst- und Gartentechnik dörnbergstr. 27-29 34233 Fuldatal/ihringshausen erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine Kategorie: Verbrennungsmotor Handelsmarke: Herkules Modell: MLS-47 VE5 Schnittbreite: 480 mm Motor-Hersteller: Herkules Typ: Y139V OHV mit den folgenden gesetzlichen Bestimmungen übereinstimmt: Richtlinie EC/2000/14, EC/2006/42, EC/2004/108/EC und Europäischer norm En836. -
Seite 24: Ce Dokument Mls-47 Rh5
Telsnig Forst- und Gartentechnik dörnbergstr. 27-29 34233 Fuldatal/ihringshausen erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine Kategorie: Verbrennungsmotor Handelsmarke: Herkules Modell: MLS-47 RH5 Schnittbreite: 480 mm Motor-Hersteller: Honda Typ: GC160V mit den folgenden gesetzlichen Bestimmungen übereinstimmt: Richtlinie EC/2000/14, EC/2006/42, EC/2004/108/EC und Europäischer norm En836. -
Seite 25: Ce Dokument Mls-52 R5
Telsnig Forst- und Gartentechnik dörnbergstr. 27-29 34233 Fuldatal/ihringshausen erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine Kategorie: Verbrennungsmotor Handelsmarke: Herkules Modell: MLS-52 R5 Schnittbreite: 525 mm Motor-Hersteller: Herkules Typ: Y173V OHV mit den folgenden gesetzlichen Bestimmungen übereinstimmt: Richtlinie EC/2000/14, EC/2006/42, EC/2004/108/EC und Europäischer norm En836. -
Seite 26: Ce Dokument Mls-52 V5
Telsnig Forst- und Gartentechnik dörnbergstr. 27-29 34233 Fuldatal/ihringshausen erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine Kategorie: Verbrennungsmotor Handelsmarke: Herkules Modell: MLS-52 V5 Schnittbreite: 525 mm Motor-Hersteller: Herkules Typ: Y173V OHV mit den folgenden gesetzlichen Bestimmungen übereinstimmt: Richtlinie EC/2000/14, EC/2006/42, EC/2004/108/EC und Europäischer norm En836. -
Seite 27: Ce Dokument Mls-52 Ve5
Telsnig Forst- und Gartentechnik dörnbergstr. 27-29 34233 Fuldatal/ihringshausen erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine Kategorie: Verbrennungsmotor Handelsmarke: Herkules Modell: MLS-52 VE5 Schnittbreite: 525 mm Motor-Hersteller: Herkules Typ: Y173V OHV mit den folgenden gesetzlichen Bestimmungen übereinstimmt: Richtlinie EC/2000/14, EC/2006/42, EC/2004/108/EC und Europäischer norm En836. -
Seite 28: Ce Dokument Mls-52 Rh5
Telsnig Forst- und Gartentechnik dörnbergstr. 27-29 34233 Fuldatal/ihringshausen erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine Kategorie: Verbrennungsmotor Handelsmarke: Herkules Modell: MLS-47 5 Schnittbreite: 480 mm Motor-Hersteller: Honda Typ: GCV160 mit den folgenden gesetzlichen Bestimmungen übereinstimmt: Richtlinie EC/2000/14, EC/2006/42, EC/2004/108/EC und Europäischer norm En836. -
Seite 29: Anmerkungen
Anmerkungen... - Seite 30 Adolf Telsnig eK • Dörnbergstr 27-29 • 34233 Fuldatal Telefon +49(0)561 98186-0 Telefax +49(0)561 98186-26 E-Mail info@telsnig.de Homepage http://www.telsnig.de...
