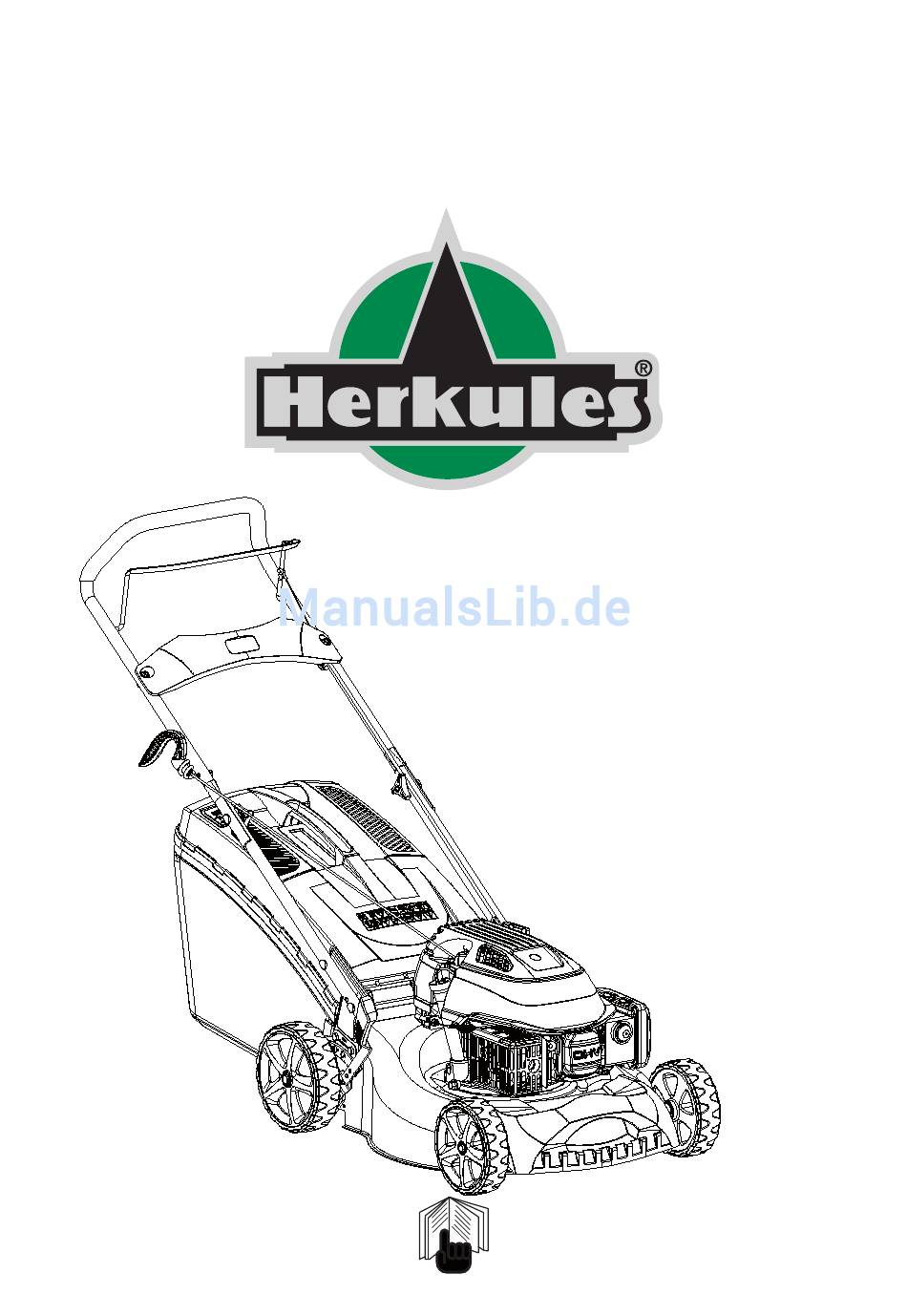

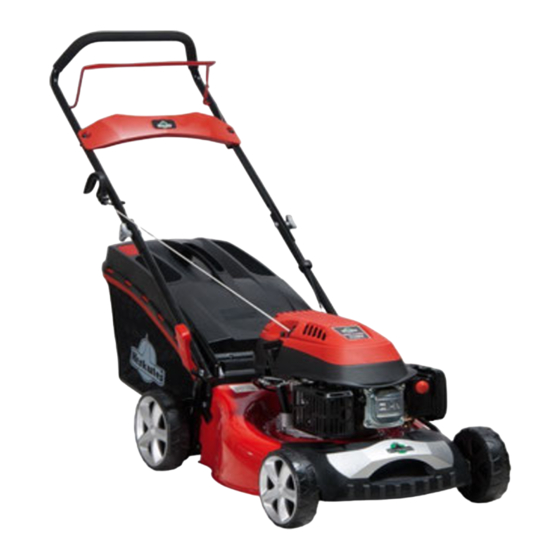

- Seite 1 Bedienungsanleitung Rasenmäher MLS-46 und MLS-46R MLS-51R Übersetzung aus der englischen Original-Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Garantie ........19 CE Dokument MLS-46 und MLS-46R......20 CE Dokument MLS-51R . -
Seite 3: Technische Daten
Technische Daten Herkules Bezeichnung MLS-46 MLS-46R MLS-51R Artikelnummer 10465 10466 10516 Antrieb Nein 4 in 1 Radantrieb 4 in1 Radantrieb 4 in1 Motor Hersteller Herkules Herkules Herkules Motor Bezeichnung Y139V OHV Y139V OHV Y139V OHV Motor Leistung (ccm/kw/U/min) 139/2.6/3000 139/2.6/3000 139/2.6/3000... -
Seite 4: Checkliste Vor Übergabe
Checkliste vor Übergabe Hinweise für den Fachhändler Die Montage und erste Inbetriebnahme wird durch den HERKULES Fachhandelspartner durchgeführt. Auch hierbei sind die Bedienungsanleitung sowie sämtliche Sicherheitsvorschriften zu beachten. Vor Übergabe der Maschine müssen die folgenden Punkte überprüft werden: Checkliste vor der Übergabe •... -
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Diese Bedienungsanleitung ist sorgfältig durchzulesen und sich mit deren Inhalt vertraut zu machen. Jugendliche unter 16 Jahren dürfen den Rasenmäher nicht bedienen. Kinder sind beim Betrieb des Rasenmähers fernzuhalten. Der Bediener haftet für Schäden Dritten gegenüber, die er mit dem Rasenmäher verursacht. -
Seite 6: Sicherheitssymbole Mls-46, Mls-46R Und Mls-51R
überprüfen zu lassen. Es dürfen nur Originalersatzteile montiert werden, die für den Mäher vorgesehen und mit dem Namen oder Zeichen des Herstellers gekennzeichnet sind. Die Motordrehzahl darf aus Sicherheitsgründen den laut Typenschild angegebenen Wert nicht übersteigen. Sicherheitssymbole MLS-46, MLS-46R und MLS-51R 1. Achtung / Bedienungsanleitung lesen 2. Gegenstände könnten herausgeschleudert werden 3. -
Seite 7: Montage Des Rasenmähers
Montage des Rasenmähers Auspacken des Rasenmähers Heben Sie den Rasenmäher nur zu zweit aus dem Karton, achten Sie darauf, dass sich keine Gegenstände mehr im Karton befinden und entsorgen Sie den Karton fachgerecht. Montage des Holmes Klappen Sie den Holm auseinander und montieren Sie den unteren Holm mit den vier Schrauben, Scheiben und den Knebelmuttern. - Seite 8 Holmhöheneinstellung Die Holmhöhe kann in zwei Positionen „L“ und „H“ eingestellt werden. „L“ ist die niedrige Holmhöhe und „H“ ist die hohe Holmhöhe. Motorstoppbowdenzug und Antriebsbowdenzug (nur bei MLS-46R und MLS-51R) Montieren Sie den Motorstoppbowdenzug mit dem „Z-Haken“ in die Bohrung des Motorstoppbügels (siehe Pfeil 1). Montieren Sie den Antriebsbowdenzug mit dem „Z-Haken“...
- Seite 9 Holmpanelmontage Montieren Sie das Holmpanel mit den Schrauben und Muttern. Schraube Holmpanel Eco Mutter Distanzhalter für Auswurfklappe Montieren Sie die zwei Distanzhalter für die Auswurfklappe rechts und links, sie erleichtern den Grasaustritt, wenn ohne Fangsack gemäht werden soll.
- Seite 10 Fangsackmontage Montieren Sie den Fangsack mit dem Fangkorboberteil, der Fangsack muss um den Rahmen geklippt werden (siehe Pfeile in der Abb.). Der Fangsack hat hinten rechts eine Füllstandsanzeige. Füllstandsanzeige Anbringung an den Mäher Heben Sie die Deflektorklappe an und hängen Sie den Fangsack ein, lassen Sie die Deflektorklappe wieder los. Mulchverschluss Der Mulchverschlus verschließt den Grasaustrittskanal und garantiert ein effizientes Mulchergebnis.
-
Seite 11: Vor Dem Ersten Start Des Motors
Vor dem ersten Start des Motors Motorenöl Der Motor wird ohne Motorenöl geliefert. Jeder Motor läuft im Werk Probe, das Motorenöl wird jedoch wieder abgelassen. Füllen Sie ca. 0,6l Motorenöl SAE 30 auf. Der Ölpeilstab wird zur Ölstandskontrolle nur aufgelegt und nicht eingeschraubt. Füllen Sie nicht zuviel Öl ein, es besteht die Gefahr von Motorschäden. -
Seite 12: Bedienung Des Rasenmähers
Schnitthöheneinstellung Stellen Sie die gewünschte Schnitthöhe ein. Bedenken Sie, dass es besser ist, häufiger zu Mähen und dabei weniger Gras abzunehmen. Etwas längeres Gras ist widerstandsfähiger bei längeren Trockenperioden. Bei zu tiefer Schnitthöhe ist die Gefahr des Aufmähens und dadurch bedingter Beschädigungen deutlich höher. 76.5mm 65.5mm 55mm... - Seite 13 • Ziehen Sie den Motorstoppbügel an den Holm. Motorstoppbügel • Betätigen Sie Nicht den Antriebszuschaltbügel. Antriebszuschaltbügel • Nehmen Sie den Startergriff in die rechte Hand ziehen Sie ihn langsam heraus bis Sie einen Widerstand spüren und ziehen Sie den Starter kräftig durch. Wenn der Mäher angesprungen ist, bringen Sie das Starterseil wieder langsam in seine Ausgangsposition zurück.
- Seite 14 Beim Mähen Sobald der Motor läuft, dreht sich auch das Messer. Halten Sie den Motorstoppbügel während des Mähens an den Holm gedrückt. Der Motor stoppt sofort, wenn der Motorstoppbügel losgelassen wird. Lassen Sie den Motorstoppbügel los, wenn Sie den Rasenmäher verlassen. Fahrantrieb (nur beim MLS-46R und MLS-51R) Drücken Sie den Antriebszuschaltbügel bei laufendem Motor an den Holm, damit der Rasenmäher nach vorne fährt.
-
Seite 15: Wartung Des Rasenmähers
Wartung des Rasenmähers eine regelmäßige und sorgfältige Wartung ist wichtig für die erhaltung der sicherheit und der vollen leistung des rasenmähers während seiner Verwendung. ziehen sie vor jeder Wartung den zündkerzenstecker ab. • Da sich während des Betriebes Schrauben lösen können, prüfen Sie regelmäßig den festen Sitz aller Schrauben. • Bewahren Sie niemals den Rasenmäher mit Kraftstoff im Tank in einem Gebäude auf, in dem Kraftstoffdämpfe eine Flamme, einen Funken oder eine Quelle der extremen Hitze erreichen können. -
Seite 16: Motorölwechsel
Reinigung des Fangsackes Reinigen Sie den Fangsack mit einem Wasserschlauch und lassen Sie ihn trocknen. Ein nasser Fangsack verstopft sehr schnell. Wartung des Motors Überprüfung des Motorölstands: Der Rasenmäher muss auf einer ebenen Fläche abgestellt werden und der Motor darf nicht laufen. • Entfernen Sie den Ölpeilstab und wischen Sie ihn ab. -
Seite 17: Luftfilter
Luftfilter Bei Betrieb des Motors ohne Luftfilter oder mit einem beschädigten Luftfilter kann Schmutz in den Motor gelangen, was zu einem schnelleren Motorverschleiß führt. • Drücken Sie die Haltenasen nach unten und entfernen Sie den Luftfilterdeckel. • Entfernen Sie den Luftfiltereinsatz. • Überprüfen Sie den Luftfiltereinsatz und den Grobfilter und ersetzen Sie sie, wenn sie beschädigt sind. -
Seite 18: Wartungsplan Des Rasenmähers
Motorbremse Wenn die Messerbremse keine Wirkung zeigt, stellen Sie den Bremsbowdenzug strammer. Sollte die Bremse nicht lösen, so stellen Sie den Bremsbowdenzug lockerer. Messerbremsbowdenzug Antriebsbowdenzug Einstellung des Antriebskabels: Wenn der Rasenmäher nicht angetrieben wird, drehen Sie gegen den Uhrzeigersinn - Kabel anziehen. Wenn der Rasenmäher nicht stehenbleibt, drehen Sie mit dem Uhrzeigersinn - Kabel entspannen. -
Seite 19: Fehlerbehebung
• Bewahren Sie den Mäher an einem trockenen Ort auf. Garantie Neben den jeweils gültigen gesetzlichen Gewährleistungsbestimmungen erhalten Sie auf Ihren HERKULES Rasenmäher MLS-46, MLS-46R oder MLS-51R eine Garantie. Die Garantiebestimmungen entnehmen Sie bitte dem beiliegenden Service-Checkheft, das alle wichtigen Hinweise zu den HERKULES Garantiebedingungen enthält. -
Seite 20: Ce Dokument Mls-46 Und Mls-46R
34233 fuldatal/ihringshausen erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine Kategorie: Verbrennungsmotor Handelsmarke: Herkules Modell: MLS-46 und MLS-46R Schnittbreite: 460 mm Motor-Hersteller: Herkules Typ: Y139V mit den folgenden gesetzlichen Bestimmungen übereinstimmt: Richtlinie EC/2000/14, EC/2006/42, EC/2004/108/EC und Europäischer Norm EN836. -
Seite 21: Ce Dokument Mls-51R
Dörnbergstr. 27-29 34233 fuldatal/ihringshausen erklären auf eigene und alleinige Verantwortung, dass die folgende Maschine Kategorie: Verbrennungsmotor Handelsmarke: Herkules Modell: MLS-51R Schnittbreite: 510 mm Motor-Hersteller: Herkules Typ: Y139V mit den folgenden gesetzlichen Bestimmungen übereinstimmt: Richtlinie EC/2000/14, EC/2006/42, EC/2004/108/EC und Europäischer Norm EN836. -
Seite 22: Anmerkungen
Anmerkungen... - Seite 24 Adolf Telsnig eK • Dörnbergstr 27-29 • 34233 Fuldatal Telefon +49(0)561 98186-0 Telefax +49(0)561 98186-26 E-Mail info@telsnig.de Homepage http://www.telsnig.de...
