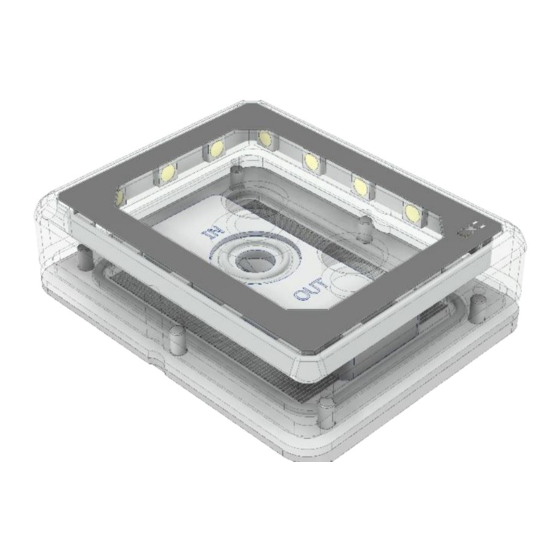

- Seite 1 XPX Aurora Pro...
-
Seite 2: Inhaltsverzeichnis
Deutsch V.1.00-06.2020 Deutsch ....................................................................3 Sicherheitshinweise ............................................................... 3 Montagematerial ................................................................3 Technische Details ................................................................ 4 Montage XPX Aurora PRO ............................................................9 aRGB Anschluss ..............................................................14 English ....................................................................15 Safety Instructions ............................................................... 15 Assembly material ............................................................... 15 Technical details ................................................................16 Assembly XPX Aurora PRO ............................................................. -
Seite 3: Deutsch
Deutsch XPX Aurora Pro Alphacool International GmbH Deutsch Sicherheitshinweise Lesen Sie die beiliegenden Sicherheitshinweise, bevor Sie mit der Installation beginnen. Montagematerial 1x Set 2066 / 2011 Halterung 4x 2066 / 2011 Bolzen 1x Set TR4 / SP3 / STRX4 Halterung... -
Seite 4: Technische Details
Alphacool International GmbH XPX Aurora Pro Deutsch Technische Details Kompatibilität INTEL LGA 2066, 2011-3, 3647-0 Narrow/Square TR4, SP3, sTRX4 MAX. ANSCHLÜSSE: 24 mm Dimensionen [ Maße in mm] XPX Aurora Pro... - Seite 5 Deutsch XPX Aurora Pro Alphacool International GmbH INTEL LGA 2066 LGA 2011...
- Seite 6 Alphacool International GmbH XPX Aurora Pro Deutsch INTEL LGA 3647 Square...
- Seite 7 Deutsch XPX Aurora Pro Alphacool International GmbH INTEL LGA 3647 Narrow...
- Seite 8 Alphacool International GmbH XPX Aurora Pro Deutsch AMD TR4 / SP3 / STRX4...
-
Seite 9: Montage Xpx Aurora Pro
Deutsch XPX Aurora Pro Alphacool International GmbH Montage XPX Aurora PRO Vorbereitung CPU Kühler Entfernen sie die Schutzfolie auf dem Kühlerboden: Wählen sie die passenden Anschlüsse aus. Kompatibel sind alle Anschlüsse mit einem max. Durchmesser von 24 mm. -
Seite 10: Vorbereitung Cpu
Alphacool International GmbH XPX Aurora Pro Deutsch Vorbereitung CPU Nachdem sie ihren alten Kühler demontiert haben, reinigen sie zunächst die Hardware: • Entfernen sie die Reste der Wärmeleitpaste von der CPU. • Verwenden Sie ein Tuch oder Wattestäbchen als Hilfe. Isopropanol eignet sich zur Entfernung getrockneter wärmeleitender Paste. - Seite 11 Deutsch XPX Aurora Pro Alphacool International GmbH INTEL LGA 2066 und LGA 2011 Entsprechende Halterung wählen und zusammenstecken. Beide Halterungen werden Identisch montiert. Sockelmontage 4x M4 Muttern 2066 / 2011 Bolzen in den Sockel eindrehen, Kühler mit Halterung auf den Sockel setzen und 4x Druckfedern mit Druckfeder und Mutter fixieren.
- Seite 12 Alphacool International GmbH XPX Aurora Pro Deutsch INTEL LGA 3647 NARROW / SQUARE Entsprechende Halterung wählen und zusammenstecken. Beide Halterungen werden Identisch montiert. Sockelmontage Kühler mit Halterung auf den Sockel setzen, mit den 3647 Schrauben fixieren. Drehen sie zunächst die Schrauben in den äußeren Ecken ein, anschließend die seitlichen Schrauben.
- Seite 13 Deutsch XPX Aurora Pro Alphacool International GmbH AMD TR4 / SP3 / STRX4 Entsprechende Halterung wählen und zusammenstecken. Beide Halterungen werden Identisch montiert. Sockelmontage TR4 / SP3 / sTRX4 Bolzen in den Sockel eindrehen, 4x M4 Muttern Kühler mit Halterung auf den Sockel setzen und mit den Druckfedern und Muttern fixieren.
-
Seite 14: Argb Anschluss
Alphacool International GmbH XPX Aurora Pro Deutsch aRGB Anschluss Anschluss XPX Aurora Pro SATA Power Achten sie darauf, dass die aRGB LEDs nicht mehr als 5V Versorgungsspannung benötigen. Bei einer Spannung von mehr als 5V werden die LEDs zerstört. Optional: Alphacool Aurora Eiscontrol (Art.-Nr. -
Seite 15: English
English XPX Aurora Pro Alphacool International GmbH English Safety Instructions Read the safety instructions before starting the installation. Assembly material 1x set 2066 / 2011 Bracket 4x 2066 / 2011 Bolt 1x Set TR4 / SP3 / sTRX4 bracket 4x TR4 / SP3 / sTRX4 bolt... -
Seite 16: Technical Details
Alphacool International GmbH XPX Aurora Pro English Technical details Compatibility INTEL LGA 2066, 2011-3, 3647-0 Narrow/Square TR4, SP3, sTRX4 MAX. CONNECTIONS: 24 mm or smaller Dimensions [ Size in mm] XPX Aurora Pro... - Seite 17 English XPX Aurora Pro Alphacool International GmbH INTEL LGA 2066 LGA 2011...
- Seite 18 Alphacool International GmbH XPX Aurora Pro English INTEL LGA 3647 Square...
- Seite 19 English XPX Aurora Pro Alphacool International GmbH INTEL LGA 3647 Narrow...
- Seite 20 Alphacool International GmbH XPX Aurora Pro English AMD TR4 / SP3 / STRX4...
-
Seite 21: Assembly Xpx Aurora Pro
English XPX Aurora Pro Alphacool International GmbH Assembly XPX Aurora PRO Preparation of the CPU cooler Remove the protective film on the base of the cooler: Select the appropriate connection options, all of them are compatible Connections with a maximum diameter of 24 mm. - Seite 22 Alphacool International GmbH XPX Aurora Pro English Preparation of the CPU After disassembling your old cooler, first clean the hardware: • Remove the remains of the thermal paste from the CPU. • Use a cloth or cotton swabs to help. Isopropanol is suitable for removing dried heat-conducting paste.
- Seite 23 English XPX Aurora Pro Alphacool International GmbH INTEL LGA 2066 und LGA 2011 Select the appropriate holder and plug it together. Both holder are mounted identically. Socket assembly 4x M4 nuts 2066 / 2011 Screw the bolt into the base,...
- Seite 24 Alphacool International GmbH XPX Aurora Pro English INTEL LGA 3647 NARROW / SQUARE Select the appropriate holder and plug it together. Both holder are mounted identically. Socket assembly Place the cooler with the holder on the base, fix it with the 3647 screws. First turn the screws in the outer corners, then the lateral screws.
- Seite 25 English XPX Aurora Pro Alphacool International GmbH AMD TR4 / SP3 / STRX4 Select the appropriate holder and plug it together. Both holder are mounted identically. Socket assembly TR4 / SP3 / sTRX4 Screw the bolt into the base, 4x M4 nuts Place the cooler with holder on the base and Fix with the pressure springs and nuts.
-
Seite 26: Argb Connection
Alphacool International GmbH XPX Aurora Pro English aRGB Connection Connection XPX Aurora Pro SATA Power Make sure that the aRGB LEDs do not require more than 5V supply voltage. A voltage of more than 5V will destroy the LEDs. Optional: Alphacool Aurora Eiscontrol (item no. -
Seite 27: Français
Français XPX Aurora Pro Alphacool International GmbH Français avis général de sécurité Lisez les instructions de sécurité avant de commencer l‘installation. Matériel d’installation 1x Kit support 2066 / 2011 4x boulons 2066 / 2011 1x Kit support TR4 / SP3 / sTRX4... -
Seite 28: Détails Techniques
Alphacool International GmbH XPX Aurora Pro Français Détails techniques Compatibilité INTEL LGA 2066, 2011-3, 3647-0 Narrow/Square TR4, SP3, sTRX4 MAX. CONNEXIONS: 24 mm ou moins Dimensions [ Mesures en mm] XPX Aurora Pro... - Seite 29 Français XPX Aurora Pro Alphacool International GmbH INTEL LGA 2066 LGA 2011...
- Seite 30 Alphacool International GmbH XPX Aurora Pro Français INTEL LGA 3647 Square...
- Seite 31 Français XPX Aurora Pro Alphacool International GmbH INTEL LGA 3647 Narrow...
- Seite 32 Alphacool International GmbH XPX Aurora Pro Français AMD TR4 / SP3 / STRX4...
-
Seite 33: Montage Xpx Aurora Pro
Français XPX Aurora Pro Alphacool International GmbH Montage XPX Aurora PRO Préparation CPU cooler Enlever le film protecteur sur la base du radiateur: Sélectionnez les options de connexion appropriées, elles sont toutes compatibles Connexions d'un diamètre maximum de 24 mm. - Seite 34 Alphacool International GmbH XPX Aurora Pro Français Préparation CPU Une fois que vous avez démonté votre ancienne glacière, nettoyez d'abord le matériel: • Enlever les résidus du composé de transfert de chaleur de la CPU. • Utilisez un chiffon ou des cotons-tiges pour vous aider. L'isopropanol est adapté pour éliminer la pâte thermoconductrice séchée •...
- Seite 35 Français XPX Aurora Pro Alphacool International GmbH INTEL LGA 2066 und LGA 2011 Choisissez le support approprié et branchez-le. Les deux refroidisseurs sont montés de manière identique. 4x M4 écrous Installation de base 2066 / 2011 Vissez le boulon dans la base, 4x ressorts de pression Placez la glacière avec son support sur le socle et...
- Seite 36 Alphacool International GmbH XPX Aurora Pro Français INTEL LGA 3647 NARROW / SQUARE Choisissez le support approprié et branchez-le. Les deux refroidisseurs sont montés de manière identique. Installation de base Placez la glacière avec le support sur la base, le fixer avec les vis 3647. Premier tour 4x vis 3647 les vis dans les coins extérieurs, puis les vis latérale.
- Seite 37 Français XPX Aurora Pro Alphacool International GmbH AMD TR4 / SP3 / STRX4 Choisissez le support approprié et branchez-le. Les deux refroidisseurs sont montés de manière identique. Sockelmontage 4x M4 écrous TR4 / SP3 / sTRX4 Vissez le boulon dans la base, Placez la glacière avec son support sur le socle et...
-
Seite 38: Connexion Argb
Alphacool International GmbH XPX Aurora Pro Français Connexion aRGB Connexion XPX Aurora SATA Power Assurez-vous que les LED aRGB ne nécessitent pas une tension d'alimentation supérieure à 5V. Une tension de plus de 5V détruira les LED. Facultatif: Alphacool Aurora Eiscontrol... - Seite 39 Français XPX Aurora Pro Alphacool International GmbH Notizen / Notes / Notes:...
- Seite 40 Alphacool International GmbH XPX Aurora Pro Français Imprint: Alphacool International GmbH Marienberger Str. 1 38122 Braunschweig Support: +49 (0) 531 28874 – 0 Fax: +49 (0) 531 28874 – 22 E-Mail: info@alphacool.com General Managers: Andreas Rudnicki, Nathanael Draht, Fabian Noelte WEEE-Reg.-Nr.: DE 544444...
