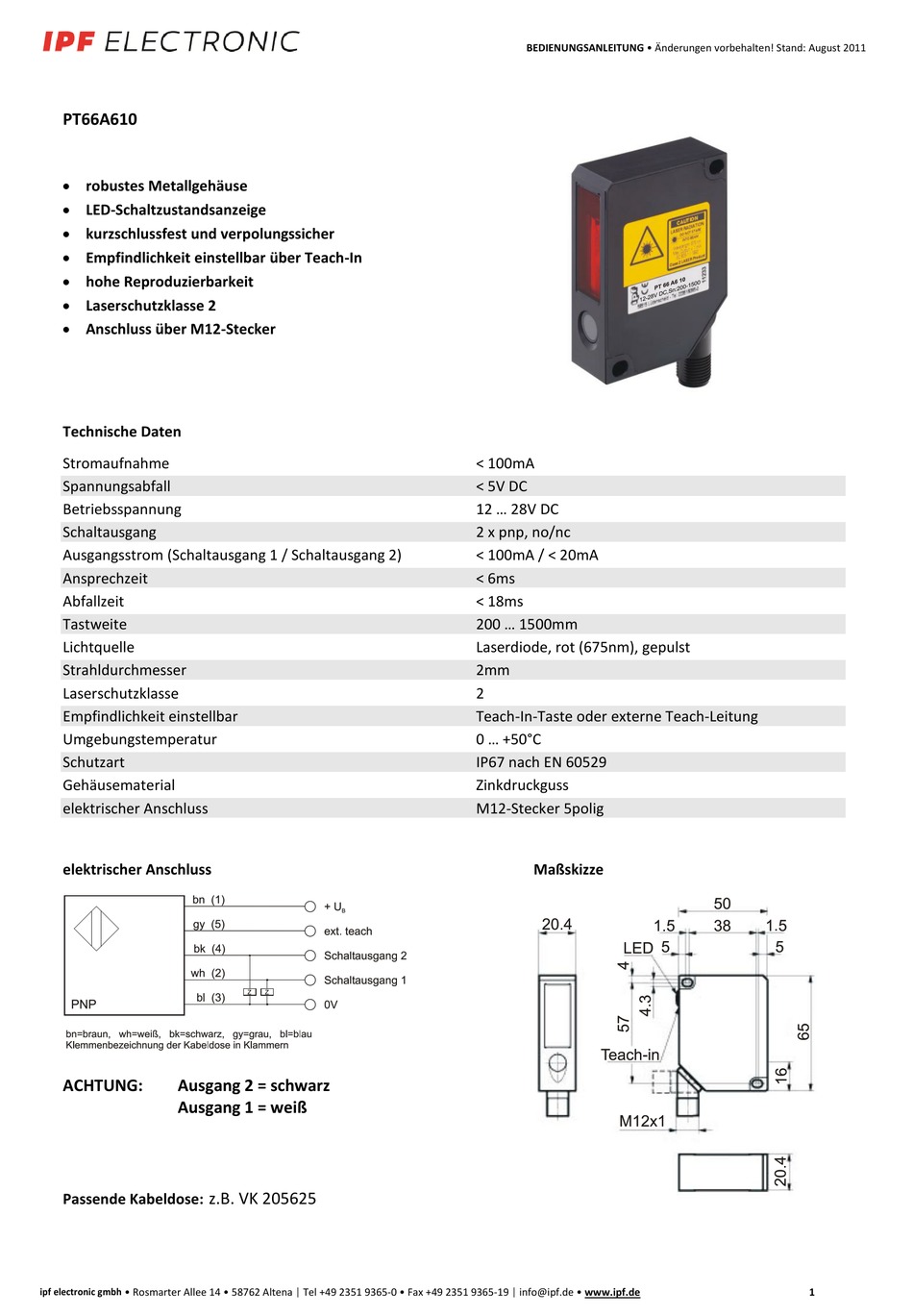

PT66A610
 robustes Metallgehäuse
 LED-Schaltzustandsanzeige
 kurzschlussfest und verpolungssicher
 Empfindlichkeit einstellbar über Teach-In
 hohe Reproduzierbarkeit
 Laserschutzklasse 2
 Anschluss über M12-Stecker
Technische Daten
Stromaufnahme
Spannungsabfall
Betriebsspannung
Schaltausgang
Ausgangsstrom (Schaltausgang 1 / Schaltausgang 2)
Ansprechzeit
Abfallzeit
Tastweite
Lichtquelle
Strahldurchmesser
Laserschutzklasse
Empfindlichkeit einstellbar
Umgebungstemperatur
Schutzart
Gehäusematerial
elektrischer Anschluss
elektrischer Anschluss
ACHTUNG:
Ausgang 2 = schwarz
Ausgang 1 = weiß
z.B. VK 205625
Passende Kabeldose:
ipf electronic gmbh
• Rosmarter Allee 14 • 58762 Altena
│
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: August 2011
< 100mA
< 5V DC
12 ... 28V DC
2 x pnp, no/nc
< 100mA / < 20mA
< 6ms
< 18ms
200 ... 1500mm
Laserdiode, rot (675nm), gepulst
2mm
2
Teach-In-Taste oder externe Teach-Leitung
0 ... +50°C
IP67 nach EN 60529
Zinkdruckguss
M12-Stecker 5polig
Maßskizze
│
