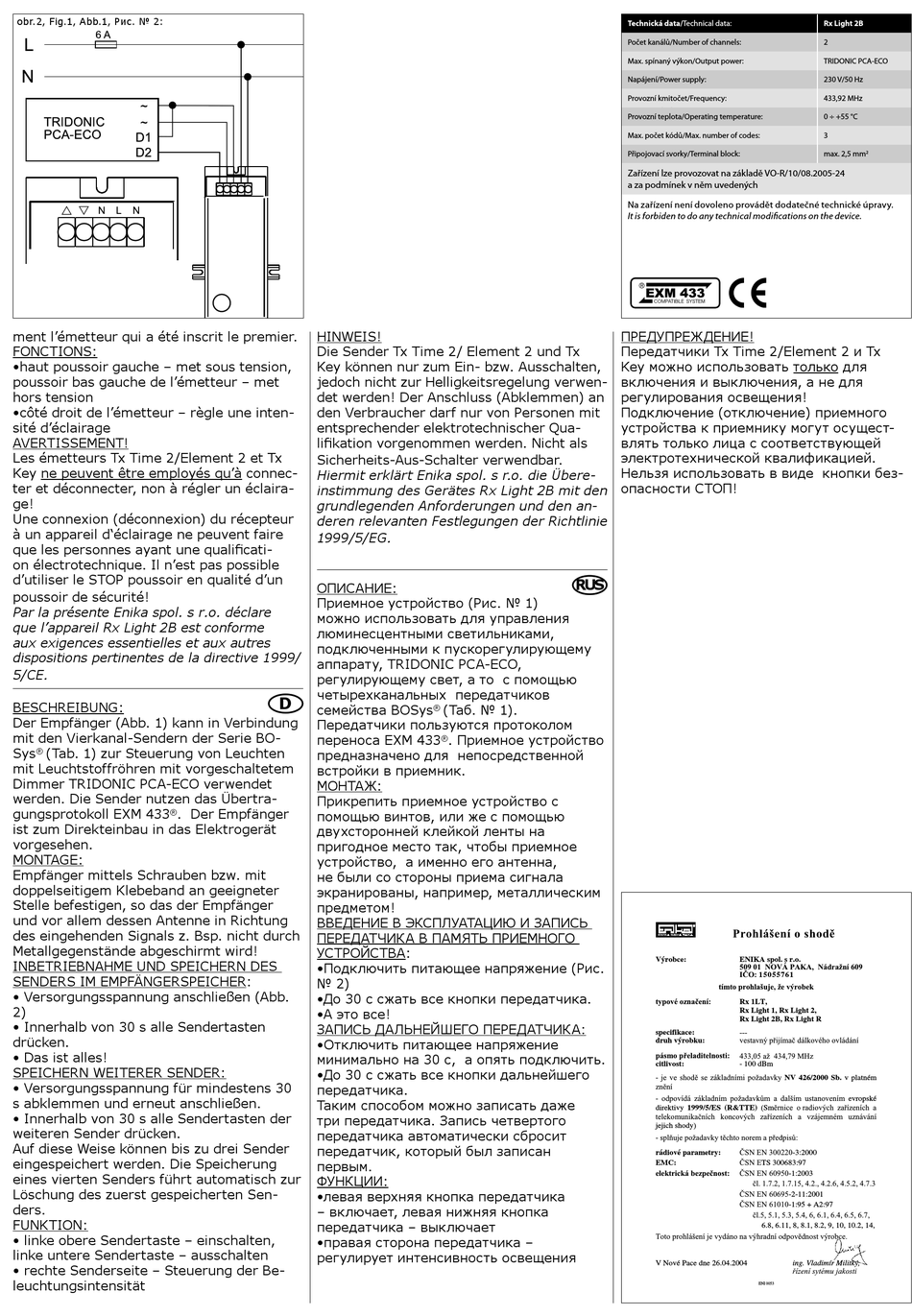

enika Rx Light 2B Montage Seite 2

Einbauempfänger mit dimmer
obr.2, Fig.1, Abb.1, Рис. № 2:
ment l'émetteur qui a été inscrit le premier.
FONCTIONS:
•haut poussoir gauche – met sous tension,
poussoir bas gauche de l'émetteur – met
hors tension
•côté droit de l'émetteur – règle une inten-
sité d'éclairage
AVERTISSEMENT!
Les émetteurs Tx Time 2/Element 2 et Tx
Key ne peuvent être employés qu'à connec-
ter et déconnecter, non à régler un éclaira-
ge!
Une connexion (déconnexion) du récepteur
à un appareil d'éclairage ne peuvent faire
que les personnes ayant une qualificati-
on électrotechnique. Il n'est pas possible
d'utiliser le STOP poussoir en qualité d'un
poussoir de sécurité!
Par la présente Enika spol. s r.o. déclare
que l'appareil Rx Light 2B est conforme
aux exigences essentielles et aux autres
dispositions pertinentes de la directive 1999/
5/CE.
BESCHREIBUNG:
Der Empfänger (Abb. 1) kann in Verbindung
mit den Vierkanal-Sendern der Serie BO-
Sys
(Tab. 1) zur Steuerung von Leuchten
®
mit Leuchtstoffröhren mit vorgeschaltetem
Dimmer TRIDONIC PCA-ECO verwendet
werden. Die Sender nutzen das Übertra-
gungsprotokoll EXM 433
. Der Empfänger
®
ist zum Direkteinbau in das Elektrogerät
vorgesehen.
MONTAGE:
Empfänger mittels Schrauben bzw. mit
doppelseitigem Klebeband an geeigneter
Stelle befestigen, so das der Empfänger
und vor allem dessen Antenne in Richtung
des eingehenden Signals z. Bsp. nicht durch
Metallgegenstände abgeschirmt wird!
INBETRIEBNAHME UND SPEICHERN DES
SENDERS IM EMPFÄNGERSPEICHER:
• Versorgungsspannung anschließen (Abb.
2)
• Innerhalb von 30 s alle Sendertasten
drücken.
• Das ist alles!
SPEICHERN WEITERER SENDER:
• Versorgungsspannung für mindestens 30
s abklemmen und erneut anschließen.
• Innerhalb von 30 s alle Sendertasten der
weiteren Sender drücken.
Auf diese Weise können bis zu drei Sender
eingespeichert werden. Die Speicherung
eines vierten Senders führt automatisch zur
Löschung des zuerst gespeicherten Sen-
ders.
FUNKTION:
• linke obere Sendertaste – einschalten,
linke untere Sendertaste – ausschalten
• rechte Senderseite – Steuerung der Be-
leuchtungsintensität
HINWEIS!
Die Sender Tx Time 2/ Element 2 und Tx
Key können nur zum Ein- bzw. Ausschalten,
jedoch nicht zur Helligkeitsregelung verwen-
det werden! Der Anschluss (Abklemmen) an
den Verbraucher darf nur von Personen mit
entsprechender elektrotechnischer Qua-
lifikation vorgenommen werden. Nicht als
Sicherheits-Aus-Schalter verwendbar.
Hiermit erklärt Enika spol. s r.o. die Übere-
instimmung des Gerätes Rx Light 2B mit den
grundlegenden Anforderungen und den an-
deren relevanten Festlegungen der Richtlinie
1999/5/EG.
ОПИСАНИЕ:
Приемное устройство (Рис. № 1)
можно использовать для управления
люминесцентными светильниками,
подключенными к пускорегулирующему
аппарату, TRIDONIC PCA-ECO,
регулирующему свет, а то с помощью
четырехканальных передатчиков
D
семейства BOSys
(Таб. № 1).
®
Передатчики пользуются протоколом
переноса EXM 433
. Приемное устройство
®
предназначено для непосредственной
встройки в приемник.
МОНТАЖ:
Прикрепить приемное устройство с
помощью винтов, или же с помощью
двухсторонней клейкой ленты на
пригодное место так, чтобы приемное
устройство, а именно его антенна,
не были со стороны приема сигнала
экранированы, например, металлическим
предметом!
ВВЕДЕНИЕ В ЭКСПЛУАТАЦИЮ И ЗАПИСЬ
ПЕРЕДАТЧИКА В ПАМЯТЬ ПРИЕМНОГО
УСТРОЙСТВА:
•Подключить питающее напряжение (Рис.
№ 2)
•До 30 с сжать все кнопки передатчика.
•А это все!
ЗАПИСЬ ДАЛЬНЕЙШЕГО ПЕРЕДАТЧИКА:
•Отключить питающее напряжение
минимально на 30 с, а опять подключить.
•До 30 с сжать все кнопки дальнейшего
передатчика.
Таким способом можно записать даже
три передатчика. Запись четвертого
передатчика автоматически сбросит
передатчик, который был записан
первым.
ФУНКЦИИ:
•левая верхняя кнопка передатчика
– включает, левая нижняя кнопка
передатчика – выключает
•правая сторона передатчика –
регулирует интенсивность освещения
Technická data/Technical data:
Počet kanálů/Number of channels:
Max. spínaný výkon/Output power:
Napájení/Power supply:
Provozní kmitočet/Frequency:
Provozní teplota/Operating temperature:
Max. počet kódů/Max. number of codes:
Připojovací svorky/Terminal block:
Zařízení lze provozovat na základě VO-R/10/08.2005-24
a za podmínek v něm uvedených
Na zařízení není dovoleno provádět dodatečné technické úpravy.
It is forbiden to do any technical modifications on the device.
ПРЕДУПРЕЖДЕНИЕ!
Передатчики Tx Time 2/Element 2 и Tx
Key можно использовать только для
включения и выключения, а не для
регулирования освещения!
Подключение (отключение) приемного
устройства к приемнику могут осущест-
влять только лица с соответствующей
электротехнической квалификацией.
Нельзя использовать в виде кнопки без-
опасности СТОП!
RUS
������������������
Výrobce:
ENIKA spol. s r.o.
��������������������������������
�����15055761
����������������������������
Rx 1LT,
����������������
Rx Light 1, Rx Light 2,
Rx Light 2B, Rx Light R
specifikace:
---
druh výrobku:
������������������������������������
����������������������
���������������������
citlivost:
- 100 dBm
-� ��� ��� ������ ��� ����������� ���������� NV 426/2000 Sb. v platném
������
-� ��������� ���������� ����������� �� ������� ������������ evropské
direktivy 1999/5/ES (R&TTE) (Sm������� � ���������� ����������� ��
������������������ ���������� ����������� �� ���������� ���������
jejich shody)
-�������������������������������������d�����
rádiové parametry:
�������������-3:2000
EMC:
�����TS 300683:97
����������������������
������������-1:2003
������������-2-11:2001
������������-1:95 + A2:97
����������������������������������������������������������
V Nové Pace dne 26.04.2004
Rx Light 2B
2
TRIDONIC PCA-ECO
230 V/50 Hz
433,92 MHz
0 ÷ +55 °C
3
max. 2,5 mm
2
��������������������������������������������
��������������������������������������������
6.8, 6.11, 8, 8.1, 8.2, 9, 10, 10.2, 14,
ing. Vladimír Militký,
���������������������
ENI 0053
