enika Rx Light 2B Montage

č. návodu: E0412(Rx_Light2B)A4
Rx Light 2B
CZ vestavný přijímač se stmívačem
SK vstavaný prijímač so stmievačom
GB built-in receiver with a dimmer
F récepteur encastrable avec un
dispositif à assombrir
D Einbauempfänger mit Dimmer
RUS вставное приемное устройство
с регулятором света
ENIK A spol. s r.o.
Nádražní 609, 509 01 Nová Paka. C zech Republic
Telefon: +420 493 77 33 11, Fax: +420 493 77 33 22
E-mail: enika @ enika.c z, ht tp://www.enika.c z
POPIS:
Přijímač (obr.1) lze použít k ovládání
zářivkových svítidel připojených ke
stmívatelnému předřadníku TRIDONIC
PCA-ECO, pomocí čtyřkanálových vysí-
lačů řady BOSys (tab.1). Vysílače po-
®
užívají přenosový protokol EXM 433
Přijímač je určen pro přímé vestavění
do spotřebiče.
MONTÁŽ:
Připevněte přijímač pomocí šroubů, pří-
padně pomocí oboustranné lepící pásky
na vhodné místo tak, aby přijímač a
zvláště pak jeho anténa nebyl ze strany
příjmu signálu odstíněn např. kovovým
předmětem!
UVEDENÍ DO PROVOZU A ZÁPIS
VYSÍLAČE DO PAMĚTI PŘIJÍMAČE:
•Připojte napájecí napětí (obr.2)
•Do 30 s stiskněte všechna tlačítka
vysílače.
•A to je vše!
ZÁPIS DALŠÍHO VYSÍLAČE:
•Odpojte napájecí napětí nejméně na
30 s a znovu připojte.
•Do 30 s stiskněte všechna tlačítka
dalšího vysílače.
Takto lze zapsat až tři vysílače. Zápis
čtvrtého vysílače automaticky vymaže
vysílač, který byl zapsán jako první.
FUNKCE:
•levé horní tlačítko vysílače – zapíná,
levé spodní tlačítko vysílače – vypíná
•pravá strana vysílače – reguluje
intenzitu osvětlení
UPOZORNĚNÍ!
Vysílače Tx Time 2/Element 2 a Tx Key
je možno použít pouze pro zapnutí a
vypnutí, ne pro regulaci osvětlení!
Připojení (odpojení) přijímače ke spo-
třebiči mohou provádět alespoň pra-
covníci znalí podle §5 vyhlášky 50/1978
Sb. Nelze použít jako bezpečnostní
STOP tlačítko!
Enika spol. s r.o. tímto prohlašuje, že tento
Rx Light 2B je ve shodě se základními po-
žadavky a dalšími příslušnými ustanoveními
směrnice 1999/5/ES.
POPIS:
Prijímač (obr.1) sa používa na ovládanie
žiarivkových svietidiel pripojených k regulo-
vateľnému predradníku TRIDONIC PCA-ECO

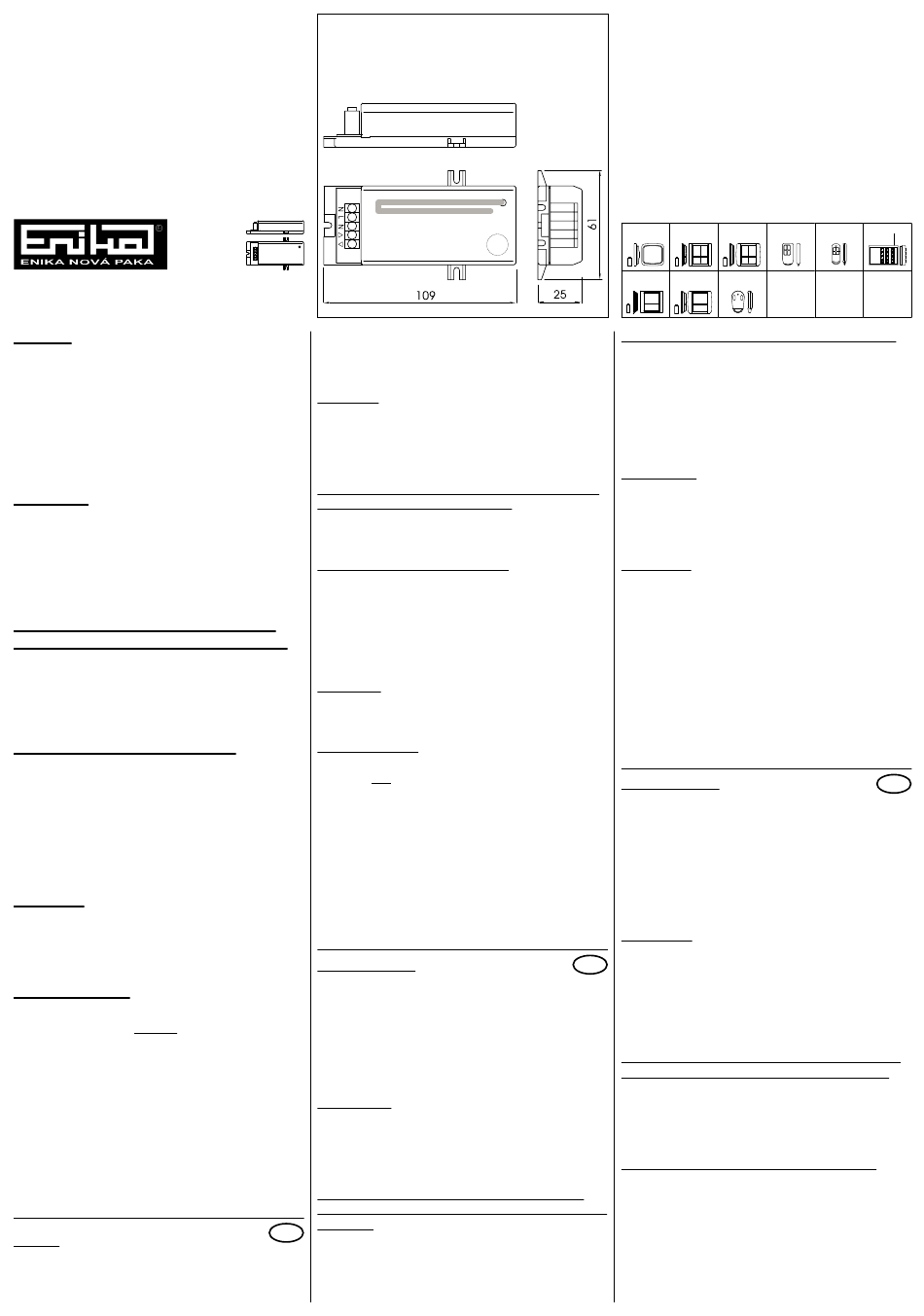

obr. 1, Fig.1, Abb.1, Рис. № 1:
pomocou štvorkanálových vysielačov BOSys
(tab.1), ktoré používajú prenosový protokol
EXM 433. Je určený pre priame zabudovanie
do spotrebiča.
MONTÁŽ:
Pripevnite prijímač pomocou skrutiek, prí-
padne pomocou obojstrannej lepiacej pásky
.
®
na vhodné miesto tak, aby prijímač a najmä
jeho anténa nebola zo strany príjmu tienená
kovovým predmetom!
UVEDENIE DO PREVÁDZKY A ZÁPIS VYSIE-
LAČA DO PAMATI PRIJÍMAČA:
•Pripojte napájacie napätie (obr. 2).
•Do 30 s stlačte všetky tlačidlá vysielača.
•A to je všetko!
ZÁPIS ĎALŠIEHO VYSIELAČA:
•Odpojte napájacie napätie najmenej na 30
s.
•Znova pripojte napájacie napätie.
•Do 30 s stlačte všetky tlačidlá vysielača.
Takto sa dajú zapísať až tri vysielače. Zápis
štvrtého automaticky vymaže prvý zapísaný
vysielač.
FUNKCIE:
•ľavá strana vysielača – zapína a vypína
•pravá strana vysielača – reguluje intenzitu
osvetlenia.
UPOZORNENIE!
Vysielač Tx Time 2/Element 2, Tx Key sa
používa iba na zopnutie a vypnutie, nie na
reguľáciu osvetlenia!
Pripojenie (odpojenie) prijímača k spotre-
biču môžu vykonávať osoby s osvedčením
min. elektrotechnik podľa paragrafu 21
vyhl. 718/2002 Zz.
Nesmie sa použiť ako bezpečnostné STOP
tlačidlo!
Rx Light 2B je v zhode so základnými požia-
davkami a ďalšími príslušnými ustanovenia-
mi smernice 1999/5/ES
DESCRIPTION:
The receiver (Fig.1) may be used for control
of fluorescent fittings connected to a dim-
mable front-end device TRIDONIC PCA-ECO,
using four-channel transmitters series
BOSys (Chart 1). With the transmitters,
®
transmit protocol EXM 433
receiver is intended for direct built-in in the
appliance.
ASSEMBLY:
Fix the receiver with screws, or with double-
-faced adhesive tape to a suitable position
so that the receiver and specially its aerial
cannot be shielded from the side of inco-
ming signal, e.g. by a metal appliance!
PUTTING INTO OPERATION AND RECOR-
DING THE TRANSMITTER IN THE RECEIVER
MEMORY:
SK
• Connect the power (Fig.2)
• Within 30 seconds, push all pushbuttons
of the transmitter.
• That's it!
tab. 1, Chart.1, Таб. № 1:
Tx Tango
Tx Time 2 (viz.
upozornění)
RECORDING BY ANOTHER TRANSMITTER:
• Disconnect the power for at least 30 se-
conds and connect again.
• Within 30 seconds, push all pushbuttons
of the other transmitter.
This way, it is possible to record by up to
three transmitters. The recording by the
fourth transmitter would automatically dele-
te the transmitter that was recorded first.
FUNCTION:
• The left upper button of the transmitter
switches on, the left bottom pushbutton of
the transmitter switches off.
• The right side of the transmitter – per-
forms regulation of lighting intensity
WARNING!
The transmitter Tx Time 2/Element 2 and Tx
Key may be used only for switching on/off,
not for the lighting regulation!
Connection (disconnection) of the receiver
to/from the appliance may be performed
only by professional personnel with required
electric qualifications. Disconnection must
not be used for safety STOP!
Hereby, Enika spol. s r.o., declares that
this Rx Light 2B is in compliance with the
essential requirements and other relevant
provisions of Directive 1999/5/EC.
DESCRIPTION:
Il est possible d'employer le récepteur
(Fig.1) à commander les tubes lumines-
cents branchés sur le dispositif à assombrir
TRIDONIC PCA-ECO à l'aide des émetteurs
à 4 voies de la série BOSys
émetteurs appliquent le protocole de trans-
mission EXM 433
à un encastrement direct dans un appareil
d'éclairage.
.
MONTAGE:
Fixez le récepteur à l'aide de vis, éventuelle-
GB
ment à l'aide d'un ruban adhésif réversible,
à un point convenable de telle façon que le
récepteur et surtout son antenne ne soient
pas mis sous écran du côté de réception
d'un signal, par ex. à cause d'un objet mé-
tallique!
is used. The MISE EN MARCHE ET INSCRIPTION DE L'E-
®
METTEUR A LA MEMOIRE DE RECEPTEUR:
•Connectez une tension d'alimentation
(Fig.2)
•Dans 30 secondes enfoncez tous les pous-
soirs de l'émetteur.
•C'est tout!
INSCRIPTION D'UN AUTRE EMETTEUR:
•Déconnectez la tension d'alimentation
pendant la durée au moins de 30 secondes
et reconnectez.
• Dans 30 secondes enfoncez tous les pous-
soirs de l'émetteur.
De telle façon il est possible d'inscrire jus-
qu'à trois émetteurs. Une inscription d'un
quatrième émetteur efface automatique-
Tx Time 4 Tx Element 4 Tx Pocket 4 Tx Cross 4
Tx Element 2 Tx Key (viz.
(viz. upozornění) upozornění)
(Table 1). Les
®
. Le récepteur est réservé
®
Tx Keyboard
F
