BERGHOF Automationstechnik
4.4.
Digitale Eingänge, nullschaltend
Betriebszustand

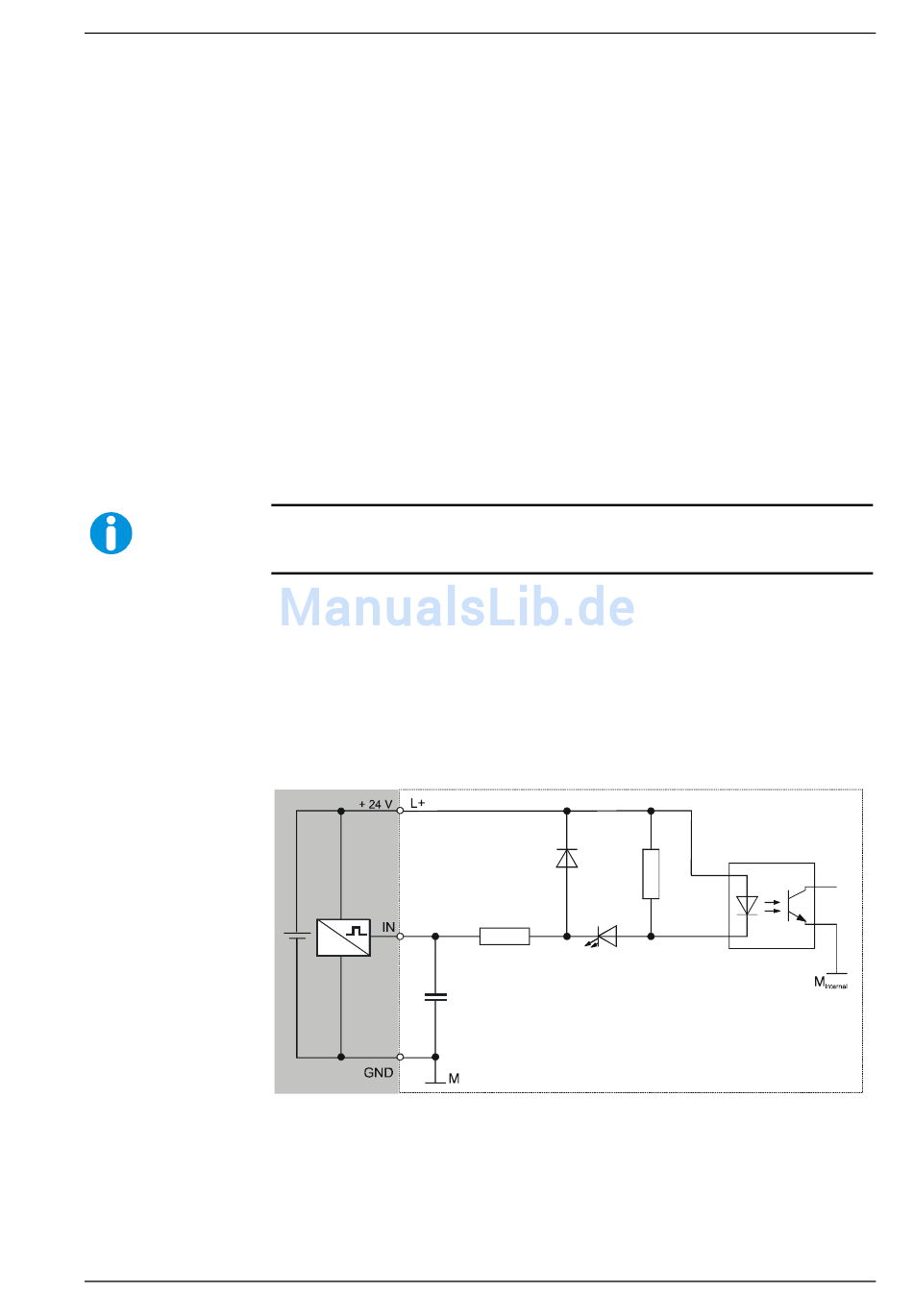

4.4.1. Prinzipschaltbild Eingang, nullschaltend
2VF100004FD04.doc
Die digitalen Eingänge sind negativ schaltende Typ 1 Eingänge für 3-Leiter-
Sensoren. Sie sind für Eingangsspannungen von nominal 24 V ausgelegt. Die
Eingänge werden zyklisch zur CPU übertragen. Ein offener Eingang wird als
statisch 0 (LOW) interpretiert.
Pulserkennung und Störunterdrückung
Eingänge werden zyklisch eingelesen. Pulse < 100 µs werden hardwaremäßig
unterdrückt. Die Abtastzeit ist per Software parametrierbar. Die kürzest mögliche
Abtastzeit beträgt 250 µs.
Zur sicheren Erkennung von Pulsen müssen diese länger sein, als die per Soft-
ware vorgegebene Abtastzeit.
Zur Unterdrückung von Störimpulsen kann eine Mehrfachabtastung programmiert
werden. Abtastzeit und Mehrfachabtastung (Filterung) sind in Gruppen von je 32
Eingängen aktivierbar.
Hinweis:
Diese Funktion ist z.Zt. nur für C-Anwendungen verfügbar. Unter IEC 61131 ist
das Filter fest eingestellt.
Der Zustand jedes Einganges wird über eine gelbe Betriebszustand-LED auf der
Frontseite des Moduls angezeigt. Die LEDs sind räumlich den Anschlussklemmen
zugeordnet. Die LED leuchtet wenn der Eingang aktiviert (logisch 0 / LOW) ist.
2VF100085DG00.cdr
2D0081003ZD00.doc
Digitale E/A 16/16-0,5
23
