Verwandte Anleitungen für Asus ML228H-Serie
Inhaltszusammenfassung für Asus ML228H-Serie

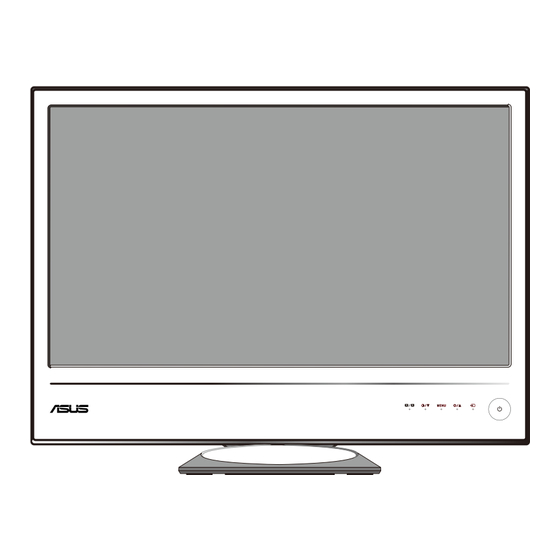

- Seite 1 E5810 V1 2010 ML228H-Reihe LED-Monitor Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
übertragen werden. Hiervon ausgenommen ist die Erstellung einer Sicherungskopie für den persönlichen Gebrauch. Die Produktgarantie oder -dienstleistung wird nicht gewährt, wenn (1) das Produkt ohne schriftliche Zustimmung von ASUS repariert, modifiziert oder geändert wurde oder (2) die Seriennummer des Produkts unleserlich gemacht wurde oder fehlt. ASUS... -
Seite 3: Hinweise
Hinweise Federal Communications Commission-Erklärung Dieses Gerät erfüllt alle Anforderungen Teils FCC-Bestimmungen. Betrieb muss folgenden zwei Bedingungen erfüllen: ‧ Das Gerät darf keine schädlichen Interferenzen verursachen. ‧ Das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, eventuell einen unerwünschten Betrieb verursachen, annehmen. Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise ‧ Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. ‧ Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. ‧ Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 5: Pflegen & Reinigen
Pflegen & Reinigen ‧ Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. -
Seite 6: Weitere Informationen
An den folgenden Stellen finden Sie weitere Informationen und Quellen für eine Softwareaktualisierung. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com. Optionale Dokumentation Ihr Produktpaket kann zusätzliche Bestandteile wie z.B. eine Garantiekarte enthalten, die eventuell von Ihrem Händler... -
Seite 7: Willkommen
Vielen Dank für Ihren Kauf des LED-Monitors der ML228H-Reihe ® von ASUS Der neueste Breitbild-LED-Monitor von ASUS liefert schärfere, breitere und hellere Bilder und bietet viele Funktionen, um Ihnen ein schönes visuelles Erlebnis zu geben. Durch diese Funktionen können Sie die Bequemlichkeit und das... -
Seite 8: Anbringen Des Monitorfußes
Anbringen des Monitorfußes So bringen Sie den Monitorfuß an: Befestigen Sie den Standfuß mit dem mitgelieferten Schraubendreher korrekt am Bildschirm; befestigen Sie dann die Schraubenabdeckung. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. Kapitel 1: Produkteinführung... -
Seite 9: Einführung Zum Monitor
OSD-Menü aktiviert ist. Taste: ‧ Mit dieser Taste erhöhen Sie den Wert der ausgewählten Funktion oder springen zur vorherigen Funktion. ‧ Diese Taste ist auch ein Hotkey zur Helligkeitseinstellung. Eingangsauswahltaste Schalten Sie mit dieser Schnelltaste zwischen VGA‐, und · HDMI‐Eingangssignalen um. ASUS LED Monitor ML228H-Reihe... -
Seite 10: Beschreibung
Stromschalter ‧ Drücken Sie auf diese Taste, um den Monitor ein- oder auszuschalten. Status Beschreibung Weiß Standby-Modus Weiß (blinkt) 1.4.2 Rückseite des LED-Monitors Anschlüsse an der Rückseite Gleichstromanschluss VGA-Anschluss Кабель HDMI-DVI HDMI-Audioausgang Kapitel 1: Produkteinführung... -
Seite 11: Anpassen Des Bildschirms
Anpassen des Winkels nicht herunterfällt. ‧ Vous pouvez adjuster l’angle du moniteur de -5° à 20°; il permet aussi un réglage en pivotement de 20° sur la gauche ou la droite. -5º ~ 20º º º º ASUS LED Monitor ML228H-Reihe... -
Seite 12: Bildschirmmenü (Osd-Menü)
Bildschirmmenü (OSD-Menü) 3.1.1 Bedienungsvorgang ML228 Splendid Scenery Mode Drücken Sie die MENU-Taste, um Color Standard Mode Image Theater Mode das OSD-Menü aufzurufen. Input Select Game Mode System Setup Night View Mode sRGB Move Menu Exit Verwenden Sie die Tasten － , um durch die Funktionen zu navigieren. - Seite 13 • Ohne Schlieren: Zur Image Aspect Control Full Beschleunigung der ASCR Input Select Reaktionszeit in der Overdrive- Position System Setup Technologie. Möglich sind Focus Werte zwischen 0 und 100. • Kontrollen: Zum Einstellen Bildformats auf „Vollbild“, „4:3“, Move Menu Exit „1:1“ oder „ OverScan“ (nur bei HDMI-Eingangssignal verfügbar). • Position: Zum Einstellen der horizontalen (H-Position) und der vertikalen (V-Position) Position des Bilds. Möglich sind Werte zwischen 0 und 100 . • Fokus: Funktion zum Verringern des vertikalen und horizontalen Zeilenrauschens; hierbei werden (Phase) und (Takt) getrennt eingestellt. Möglich sind Werte zwischen 0 und 100 . ASUS LED Monitor ML228H-Reihe...
-
Seite 14: Eingangsauswahl
• Die Funktion "Phase" erlaubt Ihnen die Phase des Pixeltaktsignals einzustellen. Bei einer falschen Phaseneinstellung können horizontale Störungen auf dem Bildschirm erscheinen. • Die Funktion "Takt" (Pixelfrequenz) bestimmt die Anzahl der Pixel, die bei jedem horizontalen Abtasten abgetastet werden. Wenn die Frequenz nicht passt, können vertikale Streifen auf dem Bildschirm auftreten und das Bild nicht proportional erscheinen lassen. -
Seite 15: Systemeinstellungen
System Setup Information All Reset Move Menu Exit • Splendid Demo Mode: Hiermit wird die Funktion „Splendid“ im Demomodus ausgeführt. • ECO Mode (Öko-Modus): Energiesparmodus. • OSD-Einstellungen: Zum Einstellen der horizonalen (H-Position) und der vertikalen (V-Position) Bildposition, der OSD-Abschaltzeit, von DDC/CI und Transparenz des OSD-Bildschirms. • Sprache: Zur Auswahl der Sprache für das OSD-Menü; möglich sind English (Englisch), French (Französisch), German (Deutsch), Spanish (Spanisch), Italian (Italienisch), Dutch (Holländisch), Russian (Russisch), Traditional Chinese (Traditionelles Chinesisch) und Simplified Chinese (Vereinfachtes Chinesisch) , Japanese (Japanisch) sowie Korean Koreanisch • Information: Für Anzeige der Monitordaten. • Fabrikseinst: Mit „Ja“ werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. ASUS LED Monitor ML228H-Reihe... -
Seite 16: Technische Daten
Technische Daten ML228H Modell 21.5"W(54.6cm) Anzeigegröße Full HD 1920x1080 Maximale Auflösung 250cd/m Helligkeit (maximal) 1000:1 Kontrastverhältnis ASUS‘ intelligentes 10000000:1 Kontrastverhältnis 170°(H) 160°(V) Betrachtungswinkel (KV 10) ≧ Farbsättigung (NTSC) 16.7 M Anzeigefarben 2ms(GTG) Reaktionszeit HDMI‐Eingang DVI‐Eingang VGA(D‐Sub)‐Eingang Kopfhöreranschluss Stromverbrauch im <30W Betrieb +20° ~ -5°... -
Seite 17: Fehlerbehebung (Häufig Gestellte Fragen)
Kein Ton bzw. Ton zu leise. ordnungsgemäß am Monitor und am PC eingesteckt ist. • Ändern Sie die Lautstärke am Monitor und am PC. • Überprüfen Sie, ob die Sound-Karte im PC ordnungsgemäß installiert und aktiviert ist. ASUS LED Monitor ML228H-Reihe... -
Seite 18: Ml228H : Unterstütztes Pc-Timing
ML228H : Unterstütztes PC-Timing VESA-Modi, Timing-Werksvorgaben 640x480 60Hz 31.489kHz 640x480 67Hz 35kHz 640x480 72Hz 37.881kHz 640x480 75Hz 37.5kHz 640x350 70Hz 31.469kHz 720x400 70Hz 31.469kHz 800x600 56Hz 35.156kHz 800x600 60Hz 37.879kHz 800x600 72Hz 48.077kHz 800x600 75Hz 46.875kHz 832x624 75Hz 49.725kHz 848x480 60Hz 31.02kHz 1024x768... - Seite 19 Pixel (MHz) 640x480 30.24 SVGA 832x624 49.725 57.2832 * Nicht in den obigen Tabellen aufgelistete Modi werden möglicherweise nicht unterstützt. Wir empfehlen Ihnen einen in den obigen Tabellen aufgelisteten Modus für eine optimale Anzeige auszuwählen. ASUS LED Monitor ML228H-Reihe...
