- Seite 1 E5195 V1 2010 Januar MS228H-Reihe LED-Monitor Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
übertragen werden. Hiervon ausgenommen ist die Erstellung einer Sicherungskopie für den persönlichen Gebrauch. Die Produktgarantie oder -dienstleistung wird nicht gewährt, wenn (1) das Produkt ohne schriftliche Zustimmung von ASUS repariert, modifiziert oder geändert wurde oder (2) die Seriennummer des Produkts unleserlich gemacht wurde oder fehlt. ASUS... -
Seite 3: Hinweise
Hinweise Federal Communications Commission-Erklärung Dieses Gerät erfüllt alle Anforderungen Teils FCC-Bestimmungen. Betrieb muss folgenden zwei Bedingungen erfüllen: ‧ Das Gerät darf keine schädlichen Interferenzen verursachen. ‧ Das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, eventuell einen unerwünschten Betrieb verursachen, annehmen. Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise ‧ Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. ‧ Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. ‧ Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 5: Pflegen & Reinigen
Pflegen & Reinigen ‧ Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. - Seite 6 An den folgenden Stellen finden Sie weitere Informationen und Quellen für eine Softwareaktualisierung. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com. Optionale Dokumentation Ihr Produktpaket kann zusätzliche Bestandteile wie z.B. eine Garantiekarte enthalten, die eventuell von Ihrem Händler...
-
Seite 7: Willkommen

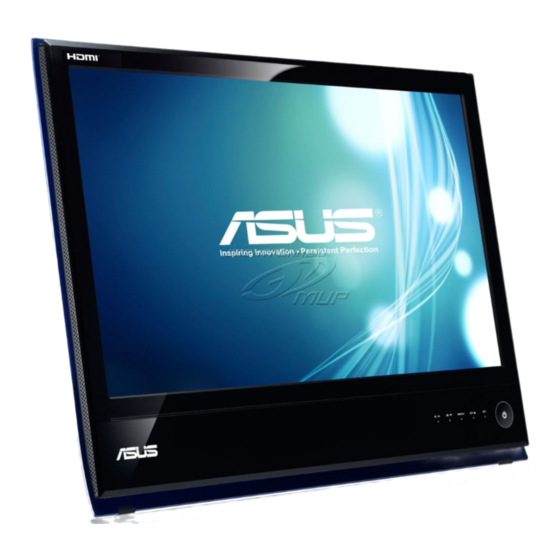

Willkommen! Vielen Dank für Ihren Kauf des LED-Monitors der MS228H-Reihe ® von ASUS Der neueste Breitbild-LED-Monitor von ASUS liefert schärfere, breitere und hellere Bilder und bietet viele Funktionen, um Ihnen ein schönes visuelles Erlebnis zu geben. Durch diese Funktionen können Sie die Bequemlichkeit und das... -
Seite 8: Anbringen Des Monitorfußes
Anbringen des Monitorfußes So bringen Sie den Monitorfuß an: Befestigen Sie den Standfuß mit dem mitgelieferten Schraubendreher korrekt am Bildschirm; befestigen Sie dann die Schraubenabdeckung. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. Kapitel 1: Produkteinführung... -
Seite 9: Kabel Anschließen
Kabel anschließen Schließen Sie die benötigten Kabel an. Блок питания. VGA-Anschluss Кабель HDMI-DVI Аудиокабель (для подключения акустических систем для воспроизведения звука с модели посредством HDMI). ASUS LED Monitor MS228H-Reihe... -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.5.1 Frontseite des LED-Monitors Taste: ‧ Durch Drücken auf diese Taste für 2 bis 4 Sekunden lassen Sie den Monitor die Bildposition, den Takt und die Phase der Anzeige automatisch optimieren (nur beim VGA-Modus). ‧ Verwenden Sie d iesen Hotkey, um zwischen den fünf voreingestellten, auf der SPLENDID™... -
Seite 11: Rückseite Des Led-Monitors
Stromschalter ‧ Drücken Sie auf diese Taste, um den Monitor ein- oder auszuschalten. Status Beschreibung Weiß Standby-Modus Weiß (blinkt) 1.5.2 Rückseite des LED-Monitors Anschlüsse an der Rückseite DC-IN HDMI Gleichstromanschluss VGA-Anschluss HDMI-Eingang HDMI-Audioausgang ASUS LED Monitor MS228H-Reihe... -
Seite 12: Kapitel 2: Einrichten
Anpassen des Bildschirms Halten Sie den Bildschirm am rechten und linken Frontrahmen, ‧ damit er beim Anpassen des Winkels nicht herunterfällt. ‧ Der Bildschirmwinkel kann auf 10º bis 20º eingestellt werden. Kapitel 2: Einrichten... -
Seite 13: Bildschirmmenü (Osd-Menü)
‧ Theatermodus: Optimale Wahl bei Filmen mit SPLENDID™ Video Intelligence Technology. ‧ Spielmodus: Optimale Wahl beim Spielen mit SPLENDID™ Video Intelligence Technology. ‧ Nachtansichtsmodus: Optimale Wahl bei düsteren Spielen oder Filmen mit SPLENDID™ Video Intelligence Technology. ASUS LED Monitor MS228H-Reihe... - Seite 14 dunklen Szenen mit der SPLENDID™ Video Enhancement. • Im Standardmodus können Sie die Funktionen Sättigung und Schärfe nicht anpassen. • In anderen Modi können Sie die Funktion sRGB nicht anpassen. Bild Hier können Sie die Helligkeit, den Kontrast, ASCR, Freie Fahrt, die Schärfe, die Sättigung, die Position (nur im VGA-Modus) und den Fokus (nur im VGA-Modus) anpassen.
- Seite 15 Natürlich und Gelblich. Im Anwender-Modus können Sie die Farben Rot (R), Grün (G) und Blau (B) anpassen. Der Wert kann auf 0 bis 100 gestellt werden. Eingangsauswahl Mit dieser Funktion können Sie VGA-, HDMI- Eingangsquellen wählen. HDMI ASUS LED Monitor MS228H-Reihe...
- Seite 16 Systemeinstellungen Hier können Sie das System Aspect Control anpassen. Information All Reset ‧ Lautstärke: Der Wert kann auf 0 bis 100 gestellt werden. Mit dem Hotkey können Sie diese Funktion direkt aufrufen. ‧ OSD-Einstellungen Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des OSD-Menüs anpassen.
-
Seite 17: Technische Daten
+10° ~ +20° Neigung 519.5x377.6x155.9 mm Geräteabmessungen (B x H x T) 587x140x430 mm Packungsabmessungen (B x H x T) 2.99 Kg Nettogewicht (ca.) 4.99 Kg Bruttogewicht (ca.) 100~240V Spannungsbereich * Die technischen Daten können ohne Ankündigung geändert werden. ASUS LED Monitor MS228H-Reihe... -
Seite 18: Fehlerbehebung (Häufig Gestellte Fragen)
Fehlerbehebung (häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht. • Drücken Sie die Taste , um den Monitor einzuschalten • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. • Prüfen Sie, ob der Monitor sowie der Die Betriebs-LED blinkt und der Computer im normalen Betriebszustand ist. -
Seite 19: Ms228H : Unterstütztes Pc-Timing
MS228H : Unterstütztes PC-Timing VESA-Modi, Timing-Werksvorgaben 640x480 60Hz 31.489kHz 640x480 67Hz 35kHz 640x480 72Hz 37.881kHz 640x480 75Hz 37.5kHz 640x350 70Hz 31.469kHz 720x400 70Hz 31.469kHz 800x600 56Hz 35.156kHz 800x600 60Hz 37.879kHz 800x600 72Hz 48.077kHz 800x600 75Hz 46.875kHz 832x624 75Hz 49.725kHz 848x480 60Hz 31.02kHz... - Seite 20 IBM-Modi Modus Auflösung H (kHz) V (Hz) Pixel (MHz) 640x350 31.469 25.175 720x400 31.469 28.322 Mac-Modi Modus Auflösung H (kHz) V (Hz) Pixel (MHz) 640x480 30.24 SVGA 832x624 49.725 57.2832 * Nicht in den obigen Tabellen aufgelistete Modi werden möglicherweise nicht unterstützt.
